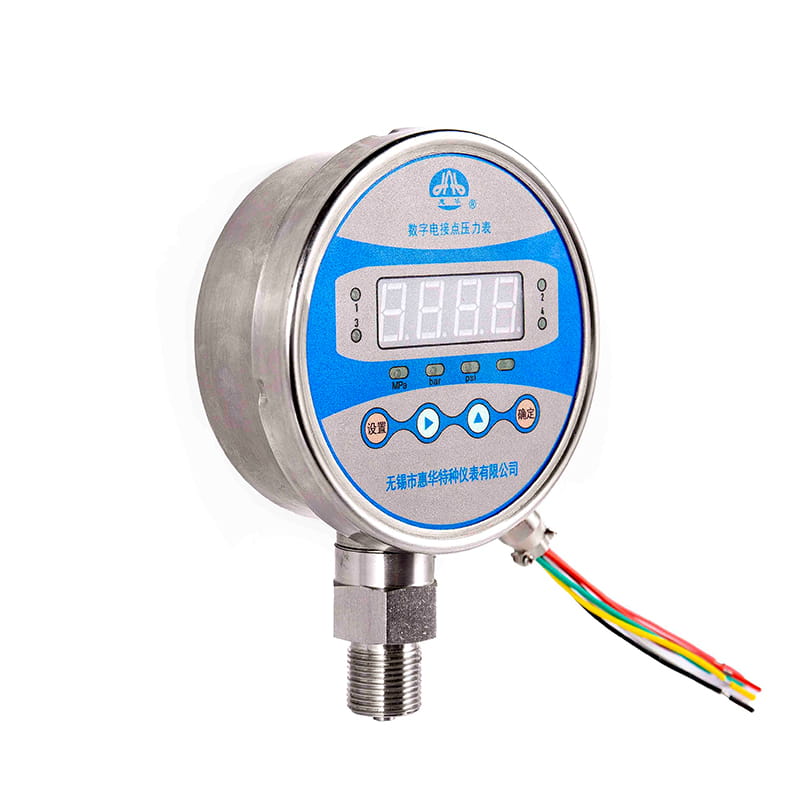

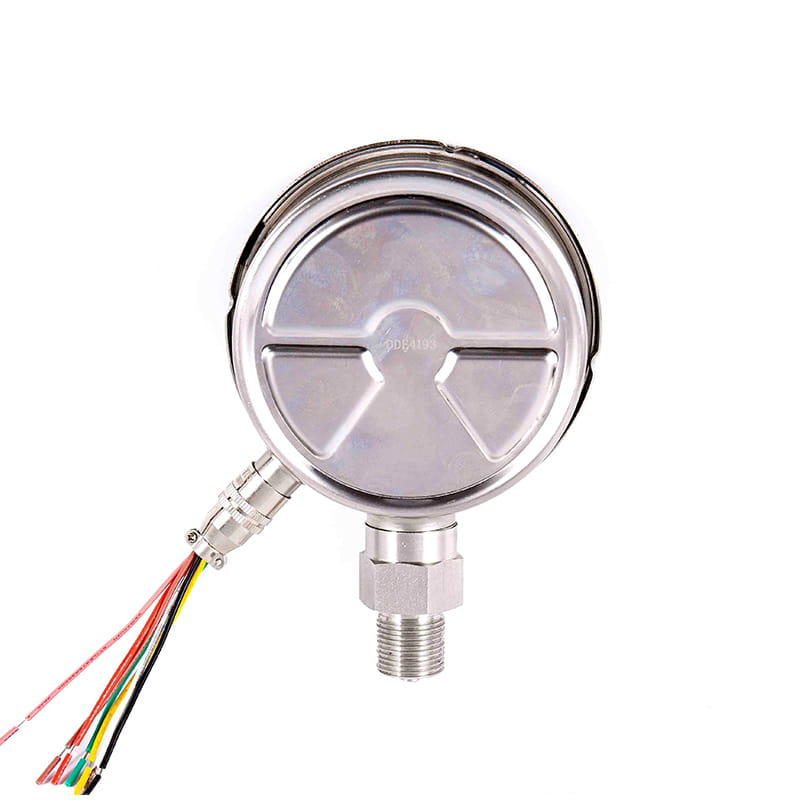

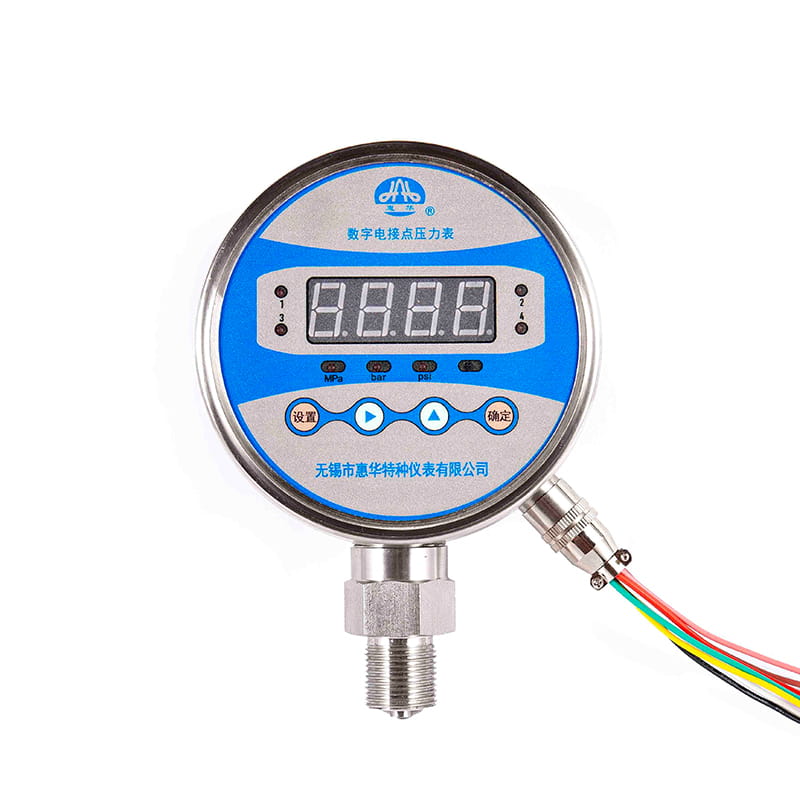

YSX Serisi Akıllı Dijital (Elektrik Kontak) Basınç Göstergesi

◆ Model: Ysx 100

◆ Giriş: Akıllı Dijital Elektrik Kelime İletişim Basınç Göstergesi Bir dizi basınç gösterimi- sinyal kontrolü- Basınç Şanzımanı Şirketimiz tarafından dikkatli bir şekilde geliştirilen akıllı ürünlerden birinde- yüksek hızlı analog-dijital dönüşüm çipi- çeşitli basınç kontrolü, analog sinyal pratik modül yazılımı programı, yüksek maliyet performansı, stabil ve güvenilir çalışma, uzun hizmet hayatı ile birleştirilir.

Dört basamaklı NEDEN OLMUŞ Karanlıkta net okuma için dijital ekran. MPa , Kg/cm2 , Psi , çubuk ve diğer basınç birimleri keyfi olarak değiştirilebilir.

Çeşitli modül önceden ayarlanmış fonksiyonlar, çok kanallı akıllı sinyal çıkışı, işlem kontrolünü öz ve pratik hale getirin:

Bit kontrol sinyali: röle, tristör, transistör ( PNP Tip veya NPN tip) isteğe bağlı.

analog iletim sinyalleri; 4ma ~ 20mA DC standart akım sinyali, 1V ~ 5V , 1V ~ 10v Standart DC voltaj sinyali isteğe bağlıdır ve aralık geçiş fonksiyonuna sahiptir.

Ekipmanı aşırı basınç kullanımından korumak için bir basınç kaynağı aşırı yük koruma ayarına sahiptir. Parametre ayarının şifre kilit fonksiyonu, başkalarının ayarlanan parametreleri yasadışı bir şekilde değiştirmesini ve cihazın normal çalışmasını etkilemesini önler. .

Teklif Alın

◆ Teknik parametreler:

Model	YXS100
Kurulum:	Ⅰ、ⅱ、ⅳ、ⅵ
Takma iş parçacıkları	M20 × 1.5
Doğruluk sınıfı	0.5 ； 1.0 ； 1.6 (İsteğe bağlı)
Ölçüm aralığı （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Ölçüm aralığı （ MPa ）	Gerçek uzay: -0.1 ~ 0 Basınç Vakumu: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4 Basınç: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Çevresel Kullanım Koşulları	Sıcaklık: -10 ° C ~ 85 ° C; Göreceli nem: 5 %~ 85 %
Elektrik parametreleri	★ güç kaynağı (isteğe bağlı): 24V DC ; 220V AC ★ Güç Tüketimi: ≤ 1.5W ★ Röle Çıkışı: Maksimum Yük: 3A 220V AC; 3A 30V DC Elektrik Yaşam: 100.000 kez ★ Transistör Çıkışı: Maksimum Yük: 0.5A 24V DC ★ Tiristör çıkışı: 5A 220V AC Elektrik Yaşam: 1000000 kez ★ Kontrol Kanalı: Bağımsız dört yönlü anahtar ünitesi, aralık içinde keyfi olarak ayarlanabilir ★ Analog Sinyal Çıkışı: Standart akım sinyali: (( 4 ~ 20 ) MA DC Standart voltaj sinyali: ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC
Giriş koruması	IP63
Sismik derecelendirme	V · H · 3
Aşırı menzil	% 10 menzil
Veri Güncelleme Oranı	3 kez / sec
Kablolama	Ayrıntılar için lütfen talimat kılavuzuna bakın
Standardı uygulamak	JB/T 7392
Not: Kullanıcı gereksinimlerine göre boru iş parçacıklarına veya konik boru ipliklerine de yapılabilir (bkz. Seçim Kılavuzu). .

◆ Boyutlar:

Radyal Doğrudan (I.)

Eksenel Eksantrik Doğrudan (II.)

Eksenel eksantrik floş montaj (iv.)

Radyal dışbükey montaj (vi.)

Model	Boyutlar ( mm )
Model	A	B	C	D	D0	D1	D2	M
YXS100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXS100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
