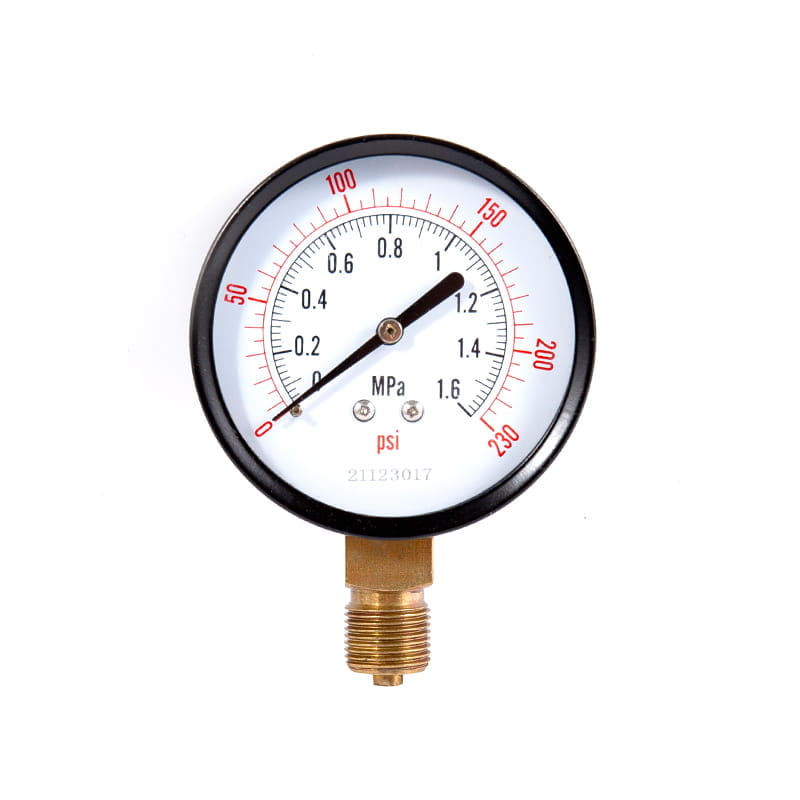

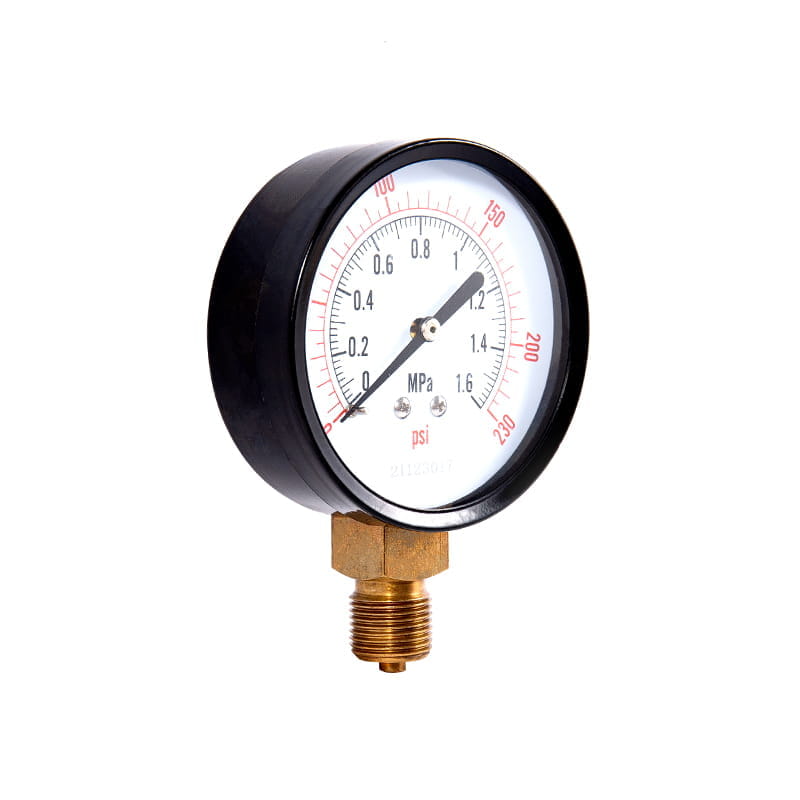

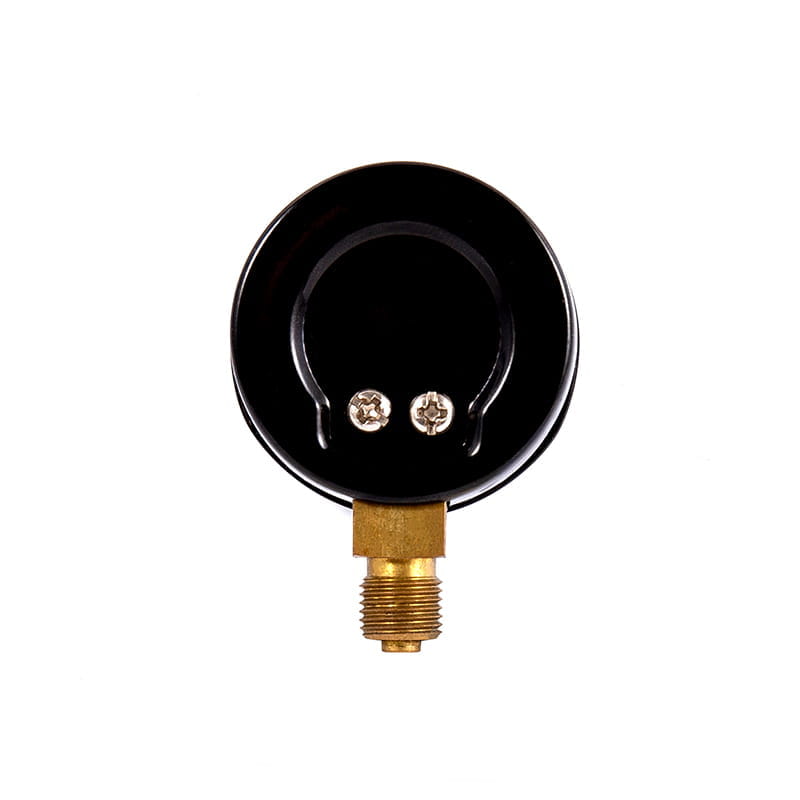

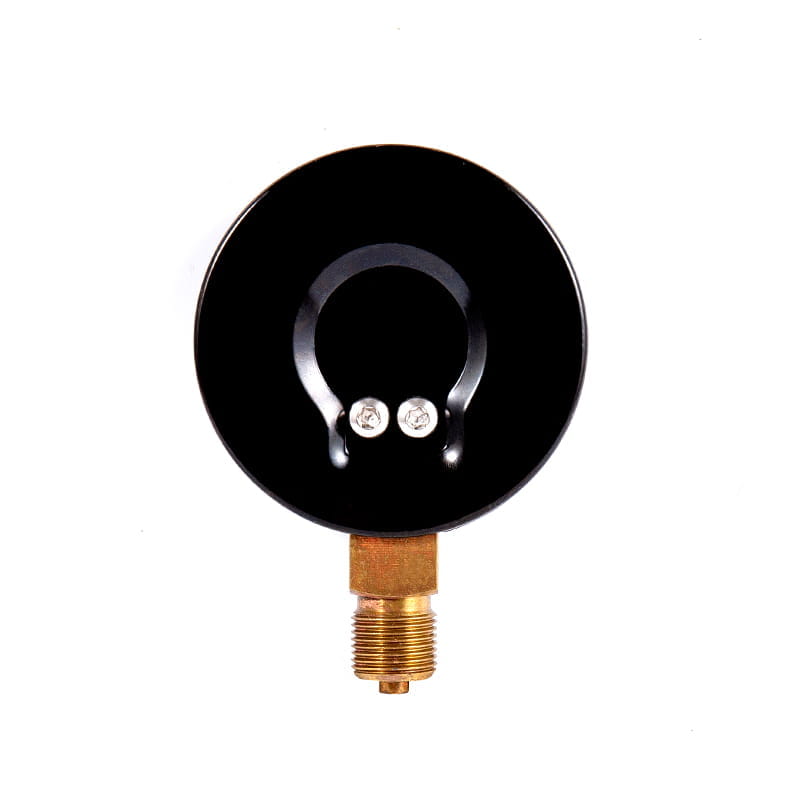

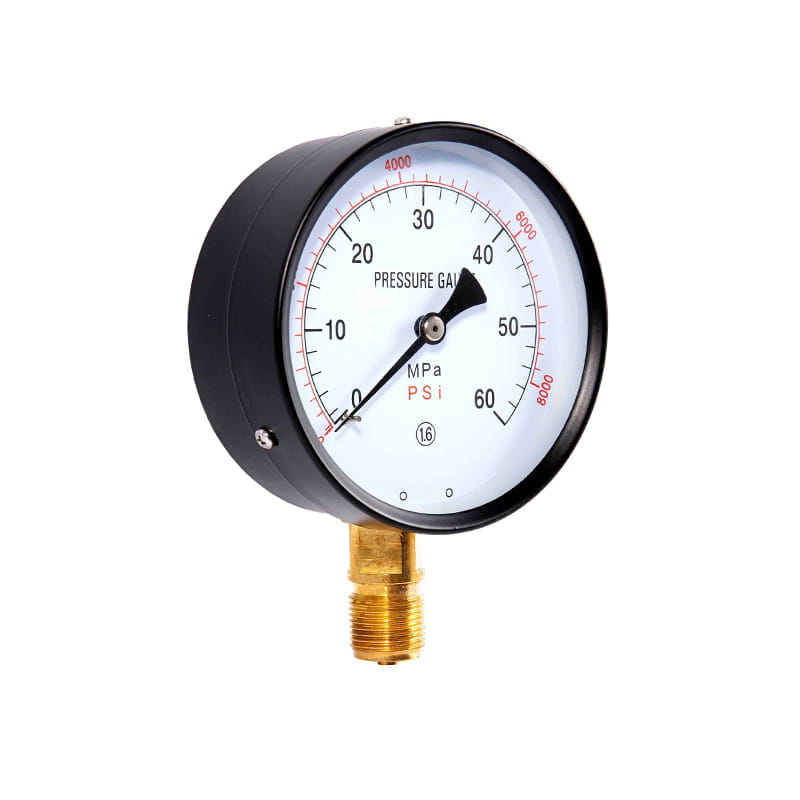

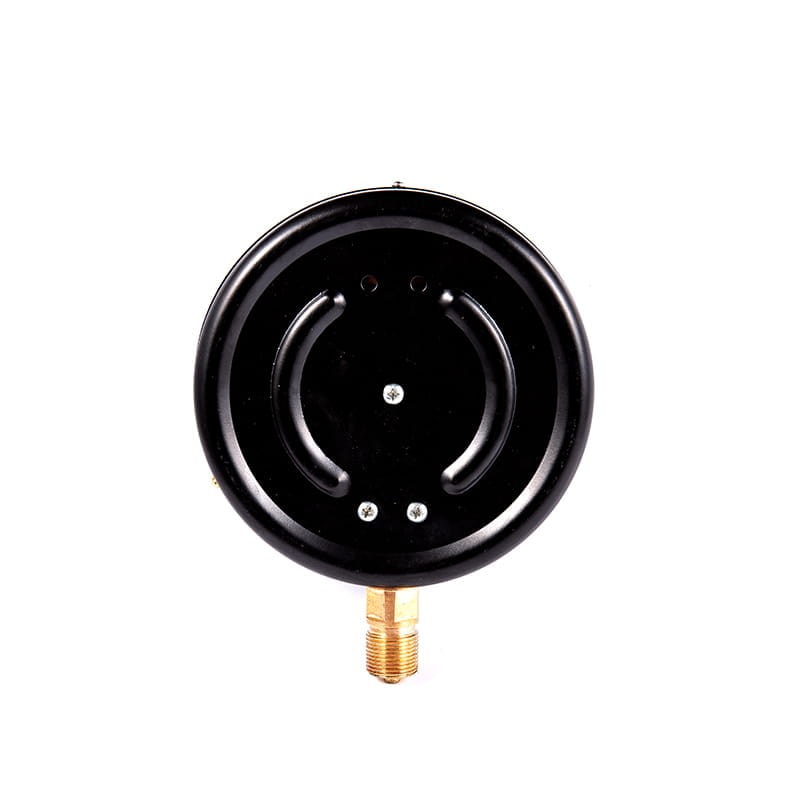

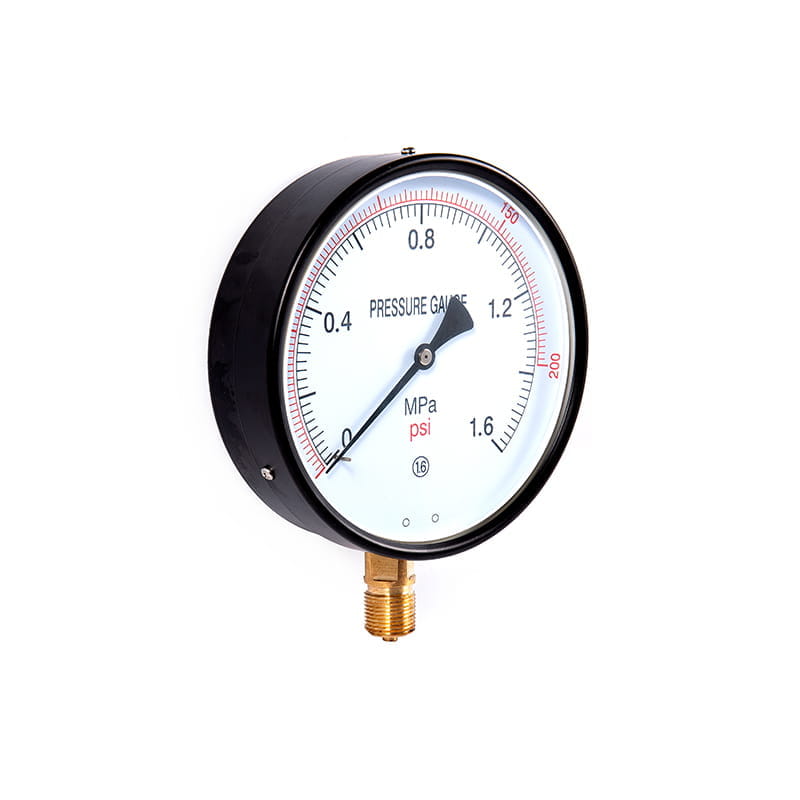

◆ Model: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Kullanım: Bu alet serisi, patlama tehlikesi olmayan, kristalleşmeyen, katılaşmayan ve bakır ve bakır alaşımı üzerinde aşındırıcı bir etkisi olmayan sıvı, gaz veya buhar basıncını ölçmek için uygundur.
Pratik uygulamada, çeşitli medyanın özel özelliklerine göre (petrol yasağı, yangının önlenmesi, korozyon direnci vb.), Enstrümanın gereksinimleri farklıdır, bu nedenle bu enstrüman serileri, birçok özel çapı, kurulum türü, konnektör ipliği, doğruluk seviyesi, ölçüm aralığı vb.
1.1 yanıcı ve patlayıcı medyanın basıncını ölçmek için uygundur. Yağlı yanıcı maddelerle temas etmek kesinlikle yasaktır. Fabrikadan ayrılmadan önce yağlayıcı tedavi yapılır ve gres olmadan test edilmez.
1.1.1 Yo Serisi Oksijen Basınç Göstergesi
1.1.2 YH Serisi Hidrojen Basınç Göstergesi
1.1.3 YY Serisi Asetilen Basınç Göstergesi
1.2 Kullanılan malzemeler, ortamın korozyonuna karşı dirençlidir veya cihazın ortam üzerinde hiçbir etkisi yoktur ve tespit elemanlarının ve arayüzlerin temiz ve gres içermemesini sağlar.
1.2.1 YA Serisi Amonyak Basınç Göstergesi
1.2.2 YDQ Serisi Azot Basınç Göstergesi
◆ Teknik parametreler ：
| Model numarası | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Nominal çap | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Kurulum formu | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Bağlayıcı diş | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Doğruluk sınıfı | 2.5 | 1.6 | |||||||
| Ölçüm aralığı （ MPa ） | Boş: -0.1 ～ 0 Basınç Vakumu ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Basınç: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| Çevresel Kullanım Koşulları | Temp ： -40 ℃～ 70 ℃ | ||||||||
| Titreşim derecesi | V · H · 3 | ||||||||
| Borden Tüp Malzemesi | QSN4-0.3 | ||||||||
| Koruma sınıfı | IP54 、 IP65 | ||||||||
| Uygulama Standartları | GB/T 1226 | ||||||||
| Not: 1. Ortak iş parçacıkları kullanıcı gereksinimlerine göre özelleştirilebilir. | |||||||||

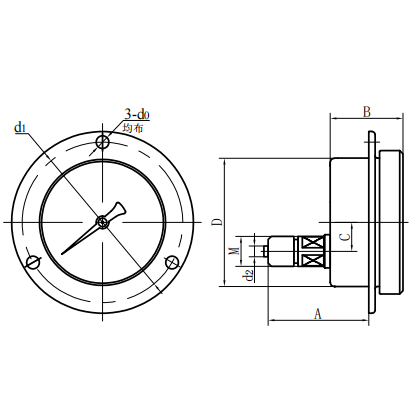

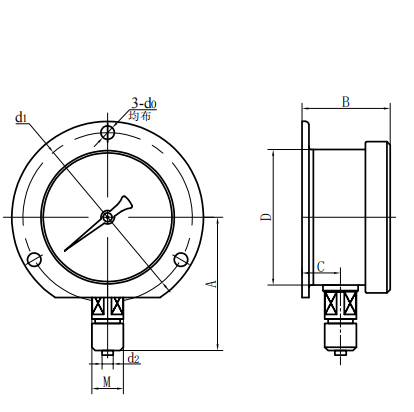

◆ Dış boyutlar:

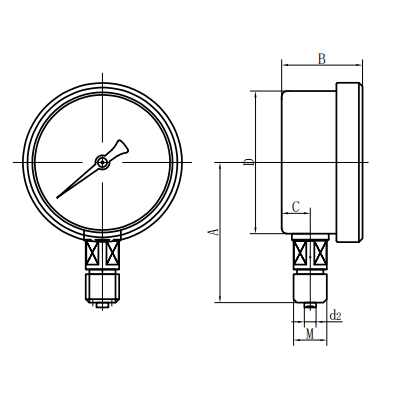

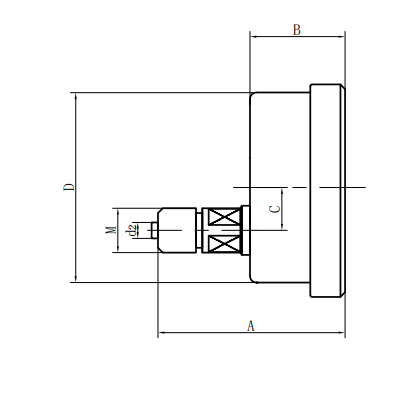

| Radyal Doğrudan Tip (ⅰ) | Eksenel eksantrik doğrudan tip (ⅱ) |

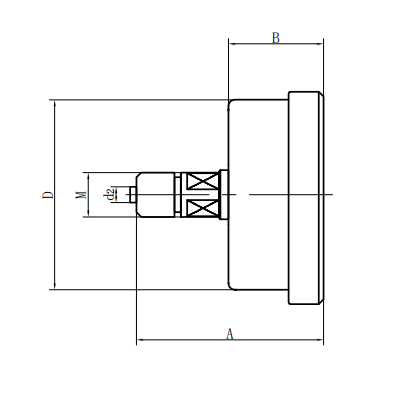

| Eksenel eşmerkezli doğrudan tip (iii) | Eksenel eksantrik ekleme tipi (IV) |

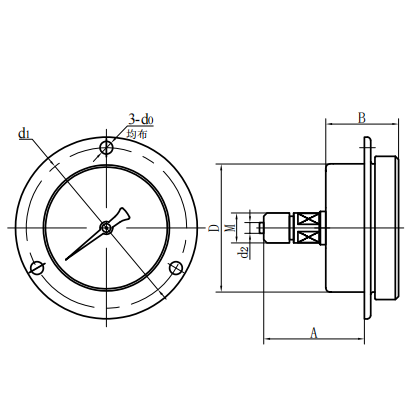

| Eksenel eşmerkezli yerleştirme tipi (V) | Radyal dışbükey tip (vi) |
| Model numarası | Genel Boyutlar （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| Y40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 －Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 －Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 －Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 －Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
