YXCH Serisi Reed Elektrik Temas Basıncı Göstergesi

◆ Model: YXCH100 YXCH150

◆ Uygulama: Bu tür bir alet, patlama tehlikesi olmadan sıvıların, gazların veya buharların basıncını ölçmek için uygundur, kristalleşme, katılaşma yok ve bakır ve bakır alaşımları üzerinde aşındırıcı bir etki yoktur. Uygun bir devre sistemi ile donatıldığında, ölçülecek ve kontrol edilecek basınç sistemine bir alarm veya otomatik kontrol gönderebilir.

Bu tür bir enstrüman, temasın oksidasyonunun neden olduğu zayıf temastan kaçınan bir vakum cihazına teması geliştirir, bu nedenle hızlı ve hassas yanıt ve güvenilir temas özelliklerine sahiptir ve düşük güç ve düşük voltajın çalışma koşulları altında manyetik temas basıncı göstergesinin yerini alabilen bir çaylaktır.

◆ Şok geçirmez tip basınç göstergesi yapmak gerekiyorsa, gliserin veya silikon yağı ile doldurulabilir.

Teklif Alın

◆ Teknik parametreler:

Model		YXCH100			YXCH150
Nominal çap		Φ 100			Φ 150
Montaj türü	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Takma iş parçacıkları		M20 × 1.5
Doğruluk sınıfı		1.6
Ölçüm aralığı （ MPa ）		Gerçek uzay: -0.1 ~ 0 Basınç Vakumu: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Basınç: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Çevresel Kullanım Koşulları		Sıcaklık: -10 ° C ~ 55 ° C; Göreceli nem: ≤ 75 %
Elektrik parametreleri		★ Nominal Voltaj: 24V DC ★ Nominal Akım: 0.25a ★ Elektrik Yaşam: 105 kez ★ Kontrol Modu: Tam ölçek üst ve alt sınırları, üst üst sınırları (çift üst sınırlar), alt alt sınırları (çift alt sınırlar) ve diğer yavaş kamış anahtarlarını ayarlayabilir
Kablolama		Havacılık fişleri	1	2		3	4
		Astar renk	kırmızı	yeşil		sarı	siyah
		Çıktı terminalleri	üst sınır	alt sınır		halk	topraklama
Titreşim Direnç Derecesi		V · H · 3
Bourdon Tüp Malzemesi		QSN4-0.3
Giriş koruması		IP54
Standardı uygulamak
Not: Ortak iş parçacığı, kullanıcı gereksinimlerine göre boru ipliğine veya konik boru ipliğine yapılabilir (bkz. Seçim Kılavuzu). .

◆ Boyutlar:

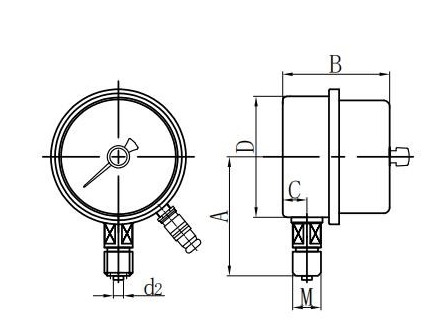

Radyal Doğrudan (I.)

Eksenel Eksantrik Doğrudan (II.)

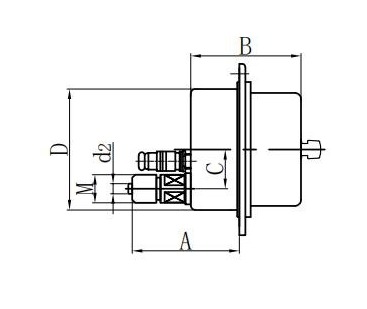

Eksenel eksantrik floş montaj (iv.)

Radyal dışbükey montaj (vi.)

Model	Boyutlar ( mm )
Model	A	B	C	D	D0	D1	D2	M
YXCH100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXCH100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXCH100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCH100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCH150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXCH150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXCH150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXCH150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
