YXCM Serisi Manyetik Hassas Elektrik Kontak Basıncı Göstergesi

◆ Model: YXCM100 YXCM150

◆ Kullanımlar: Bu tür bir alet, manyetik destekli elektrik temas basıncı göstergesine ideal bir alternatiftir, geleneksel elektrik temas basıncı ölçümünün avantajlarını sezgisel göstergeler ve basit ayarlama ile korur ve enstrümanın iç kısmında temel iyileştirmeler yapar, manyetik indüksiyon entegre devresini kullanarak entegre devre kullanılarak, mekanik bir kontra, hızlı bir şekilde, hızlı bir şekilde, hızlı bir şekilde, hassas bir şekilde, hassas bir şekilde, hassas bir şekilde, daha hızlı ve hassas bir şekilde ayarlayın. Kolayca birbirine bağlanabilir Pc Panolar, optocuplers, program denetleyicileri ve diğer elektronik devreler ve doğrudan küçük güç rölelerini veya kontaktörlerini yönlendirebilir.

Cihaz, patlayan, kristalleşmemiş, çözücü olmayan ve bakır ve bakır alaşımları üzerinde aşındırıcı bir etkisi olmayan sıvıların, gazların veya buharların basıncını ölçmek için uygundur.

◆ Şok geçirmez tip basınç göstergesi yapmak gerekiyorsa, gliserin veya silikon yağı ile doldurulabilir.

Teklif Alın

◆ Teknik parametreler:

Model		YXCM100			YXCM150
Nominal çap		Φ 100			Φ 150
Montaj türü	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Takma iş parçacıkları		M20 × 1.5
Doğruluk sınıfı		1.6
Ölçüm aralığı （ MPa ）		Gerçek uzay: -0.1 ~ 0 Basınç Vakumu: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Basınç: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Çevresel Kullanım Koşulları		Sıcaklık: -10 ° C ~ 55 ° C; Göreceli nem: ≤ 75 %
Elektrik parametreleri		★ Maks Yük: 5A 220V AC; 5A 30V DC ★ Güç kaynağı voltajı: 24V DC ★ Güç Tüketimi: ≤1.5va ★ Elektrik Yaşam: 105 kez ★ Kontrol Modu: Tam Ölçekli Ayarlanabilir Üst ve Alt Sınırlar, Üst Üst Sınırlar (Çift Üst Sınırlar), Alt Alt Sınırlar (Çift Alt Sınırlar) ve Diğer Yavaş Manyetik İndüksiyon Anahtarları
Kablolama		Havacılık fişleri	1	2		3	4	5
		Astar renk	kırmızı	yeşil		sarı	siyah	palmiye ağacı
		Çıktı terminalleri	üst sınır	alt sınır		halk	güç kaynağı negatif elektrot	güç kaynağı katot
Titreşim Direnç Derecesi		V · H · 3
Bourdon Tüp Malzemesi		QSN4-0.3
Giriş koruması		IP54
Standardı uygulamak
Not: Ortak iş parçacığı, kullanıcı gereksinimlerine göre boru ipliğine veya konik boru ipliğine yapılabilir (bkz. Seçim Kılavuzu). .

◆ Boyutlar:

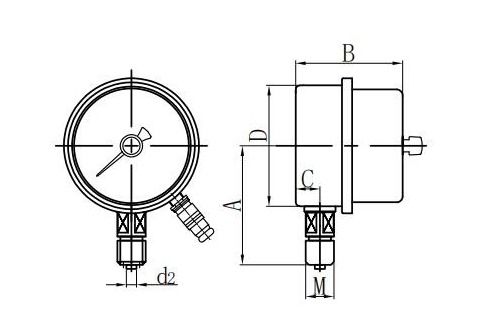

Radyal Doğrudan (I.)

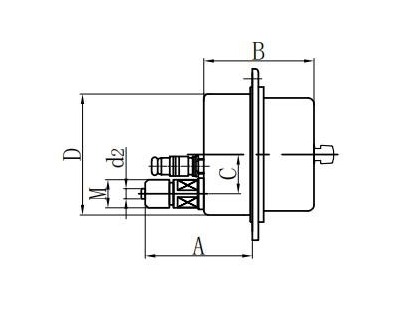

Eksenel Eksantrik Doğrudan (II.)

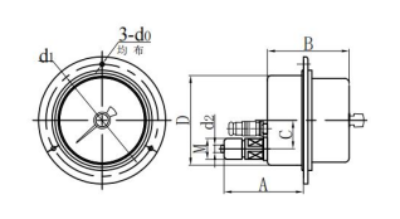

Eksenel eksantrik floş montaj (iv.)

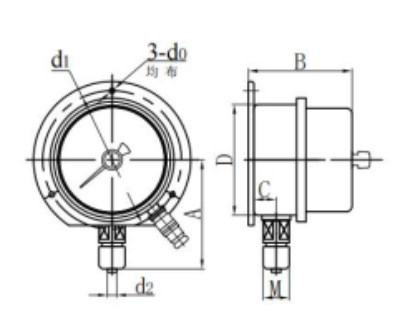

Radyal dışbükey montaj (vi.)

Model	Boyutlar ( mm )
Model	A	B	C	D	D0	D1	D2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
