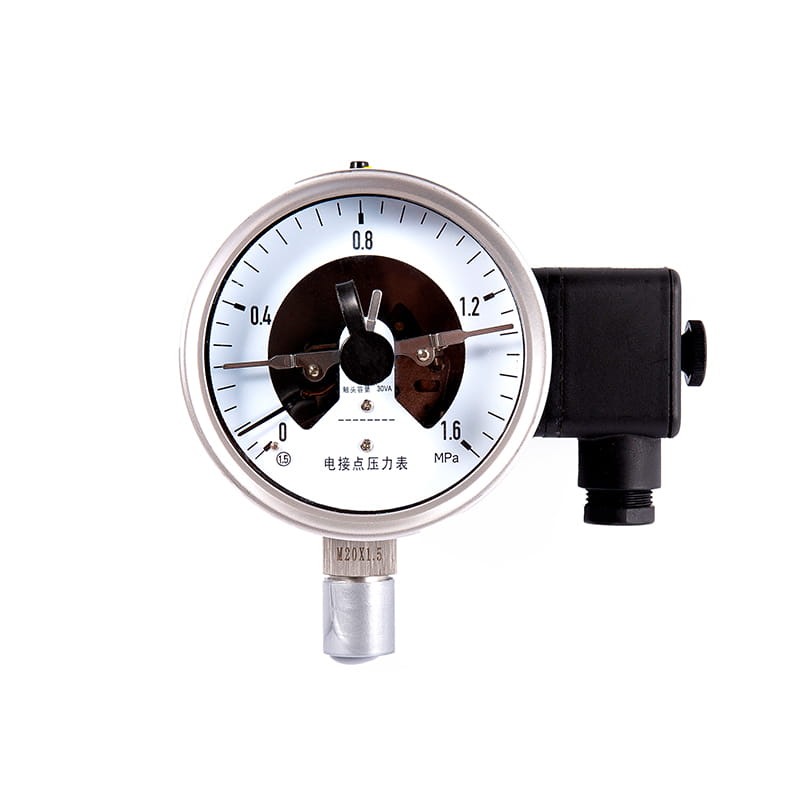

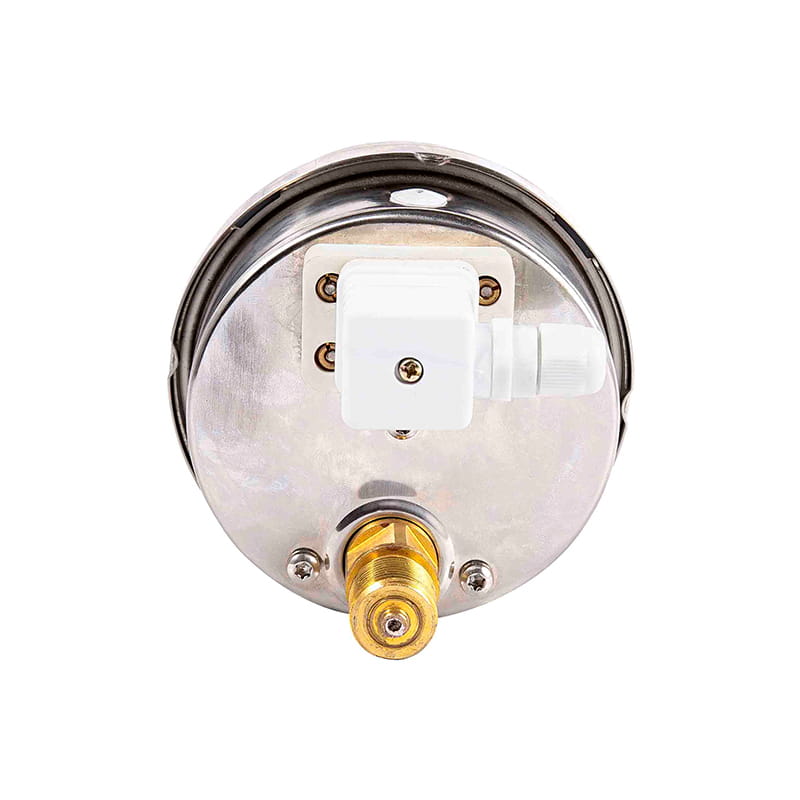

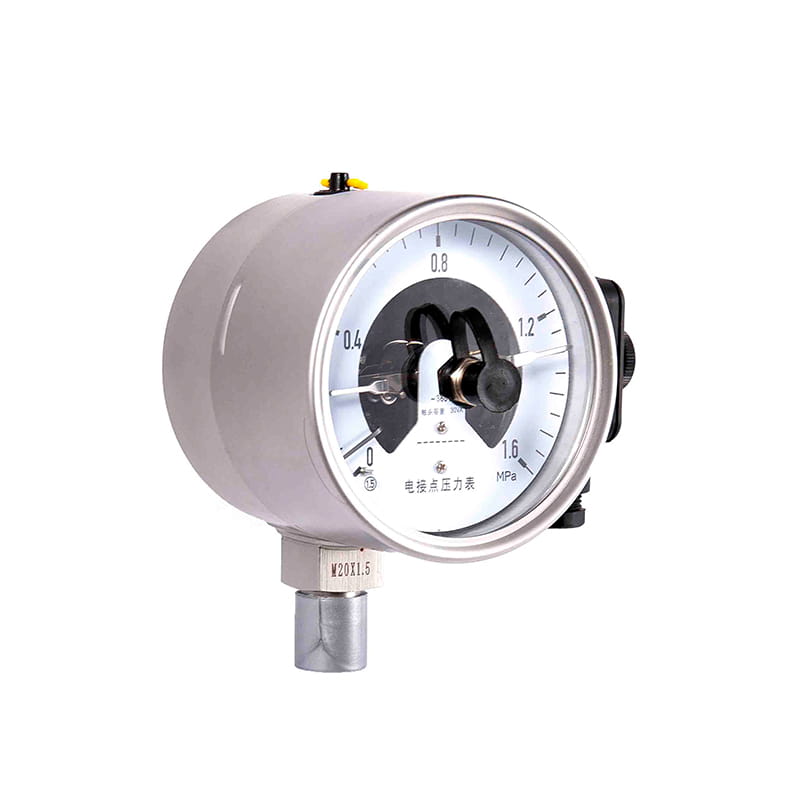

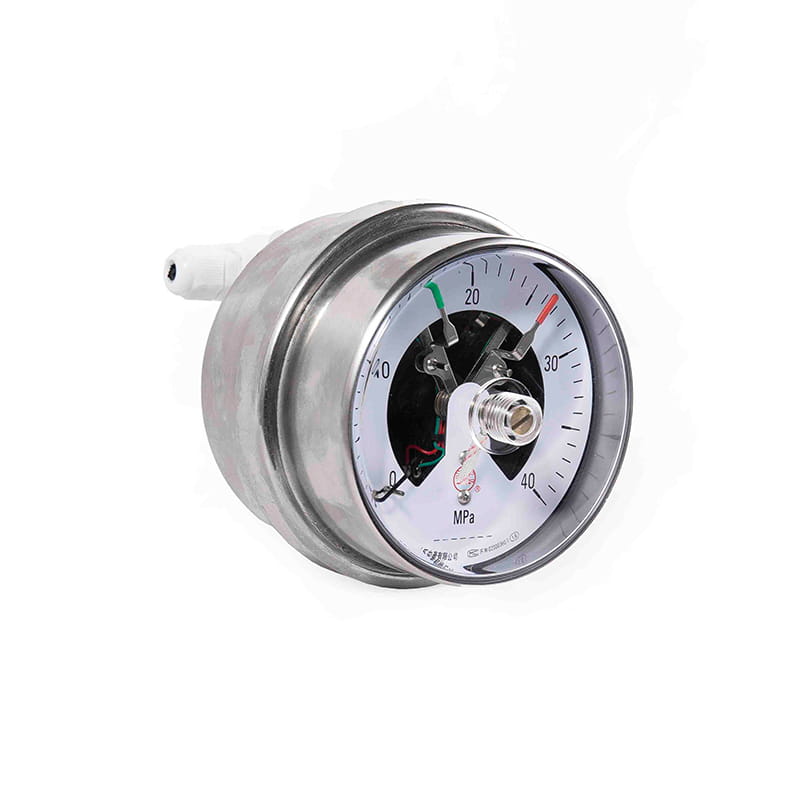

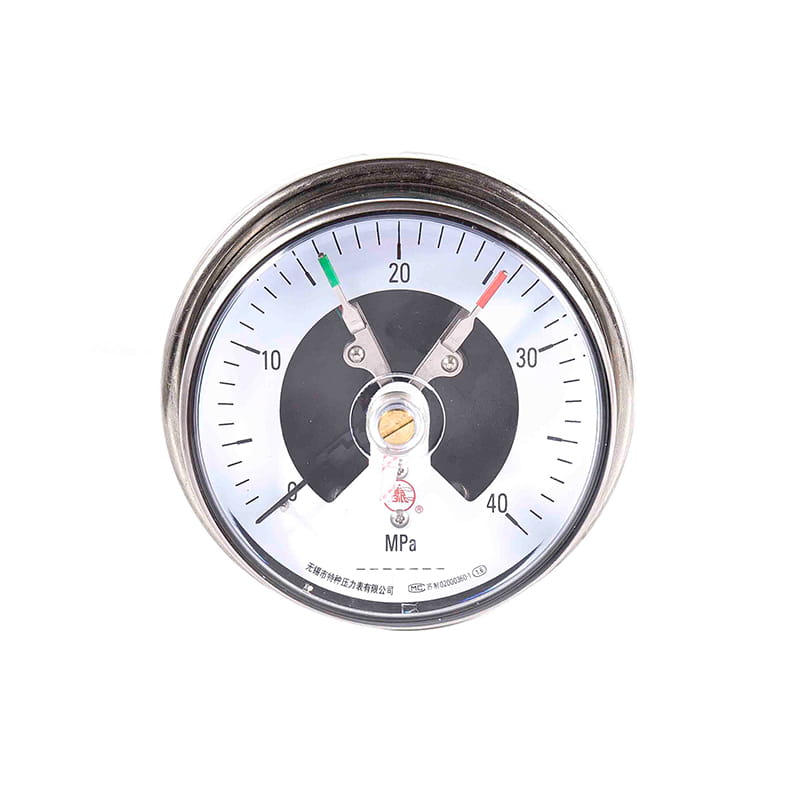

YXD Serisi Fotoelektrik Elektrik Kontak Basıncı Göstergesi

◆ Model: YXD100 YXD150

◆ Uses: This kind of instrument is a substitute for the electric contact pressure gauge, it retains the advantages of the electric contact pressure gauge indication is intuitive, easy to adjust, and the instrument has made a fundamental improvement, the use of photoelectric sensor to form a contactless signal device, through the photoelectric controller in the integrated circuit amplification to drive the high-sensitivity relay output, so high sensitivity, fast response, high control Doğruluk, mükemmel anahtarlama özellikleri. Petrol, kimya endüstrisi, metalurji, nükleer enerji teknolojisi ve sık anahtarlama işleminde yaygın olarak kullanılmaktadır.

Cihaz, patlama tehlikesi olmadan sıvı, gaz veya buhar basıncının kararlı ve güvenilir ölçümü ve kontrolü için uygundur, kristalleşme, soluklaştırma ve bakır ve bakır alaşımları üzerinde korozif olmayan etki.

Bu tür bir enstrüman yeni bir kamu hizmeti patenti, patent numarası aldı: 99229277.8 .

◆ Şok geçirmez tip basınç göstergesi yapmak gerekiyorsa, gliserin veya silikon yağı ile doldurulabilir.

Teklif Alın

◆ Teknik parametreler:

Model

YXD100

YXD150

Nominal çap

Φ 100

Φ 150

Montaj türü

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Takma iş parçacıkları

M20 × 1.5

Doğruluk sınıfı

1.6

Ölçüm aralığı

（ MPa ）

Gerçek Alan: -0.1 ~ 0

Basınç Vakumu: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5

-0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

Basınç: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Çevresel koşullar kullanmak

Sıcaklık: -10 ° C ~ 55 ° C; Göreceli nem: ≤ 75 %.

Elektrik parametreleri

★ Maksimum Yük: 7A 250V AC; 7A 30V DC

★ Güç kaynağı voltajı: 220V AC

★ Güç Tüketimi: ≤2.2va

★ Elektrik Yaşam: 105 kez

★ Kontrol Modu: Tam ölçekli ayarlanabilir üst ve alt sınırlar, üst üst sınırlar (çift üst sınırlar), alt sınırlar (çift alt sınırlar) ve diğer yavaş fotoelektrik anahtarlar

Kablolama

Enstrüman eklentisi

Denetleyiciler

Harici kablolama

Alt sınır

Üst sınır

Normalde açık

Orta

Normalde kapalı

Normalde açık

Orta

Normalde kapalı

220V AC güç kaynağı

Titreşim Direnç Derecesi

V · H · 3

Bourdon Tüp Malzemesi

QSN4-0.3

Giriş koruması

IP64

Standardı uygulamak

Not: Ortak diş, kullanıcı gereksinimlerine göre boru ipliğine veya konik boru dişine yapılabilir (bkz. Seçim Kılavuzu).

◆ Teknik parametreler ile ilgili YXG-K denetleyici

iş iş madde parçalar	Güç kaynağı	AC 220V
	Güç tüketimi	1.2W
	Ortam sıcaklığı	5 ℃ ~ 40 ℃
	Göreceli nem	% 10 ~ % 75
Kaybetmek dışarı Dokunmak Nokta	Nominal yük (direnç).	AC 250V 8A ； DC 30V 8A
	Elektrik Yaşam	105 kez
	Mekanik Yaşam	1.000.000 kez
	İletişim Türü	Alt sınır: normalde kapalı, normalde açık Üst sınır: normalde kapalı, normalde açık
P.s parçalar	1.35x kılavuz rayı 1 parça. 2 . 2 Kılavuz Ray Terminal Fiksleri.

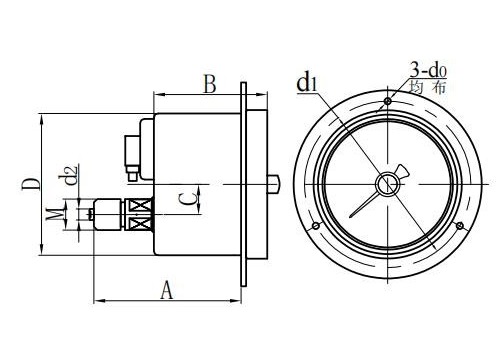

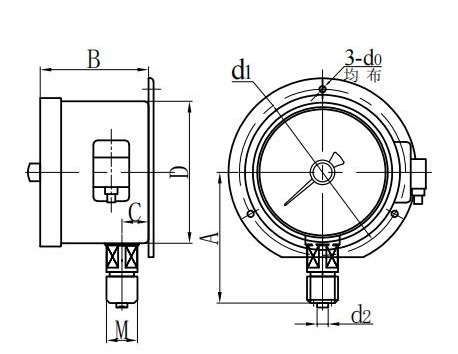

◆ Enstrüman Boyutları:

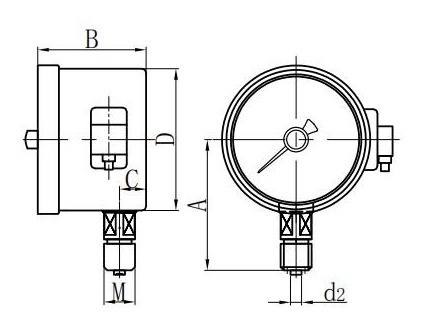

Radyal Doğrudan (I.)

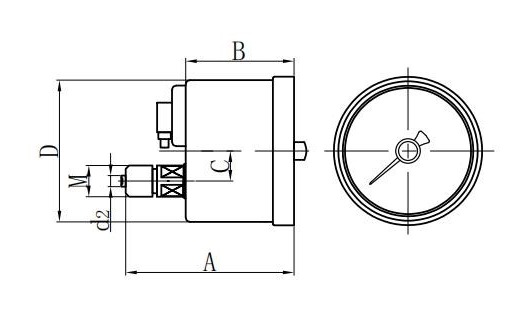

Eksenel Eksantrik Doğrudan (II.)

Radyal dışbükey montaj (vi.)

Eksenel eksantrik floş montaj (iv.)

Model	Boyutlar ( mm )
Model	A	B	C	D	D0	D1	D2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXD150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
