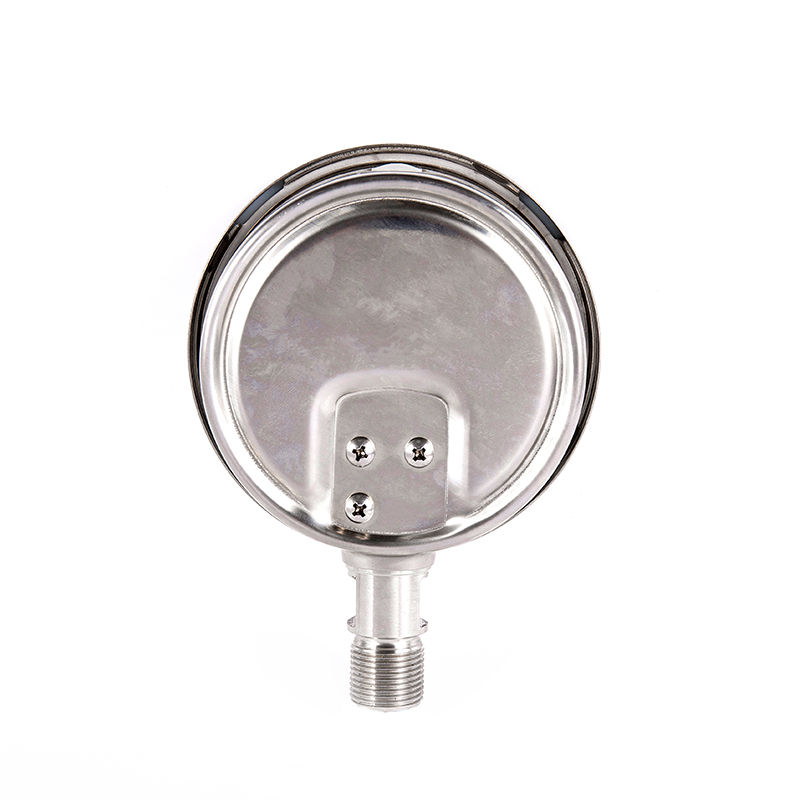

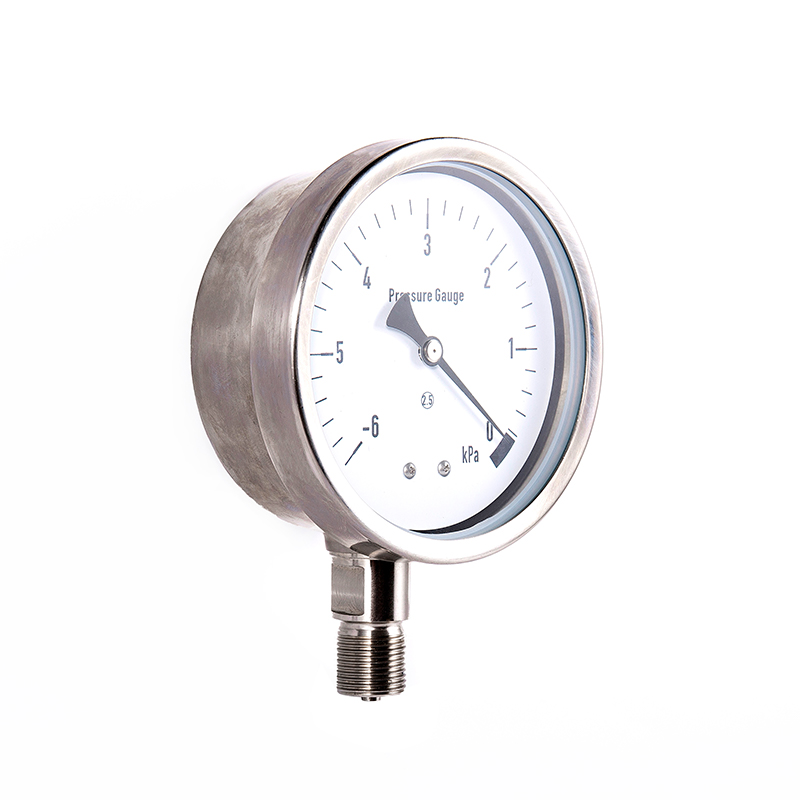

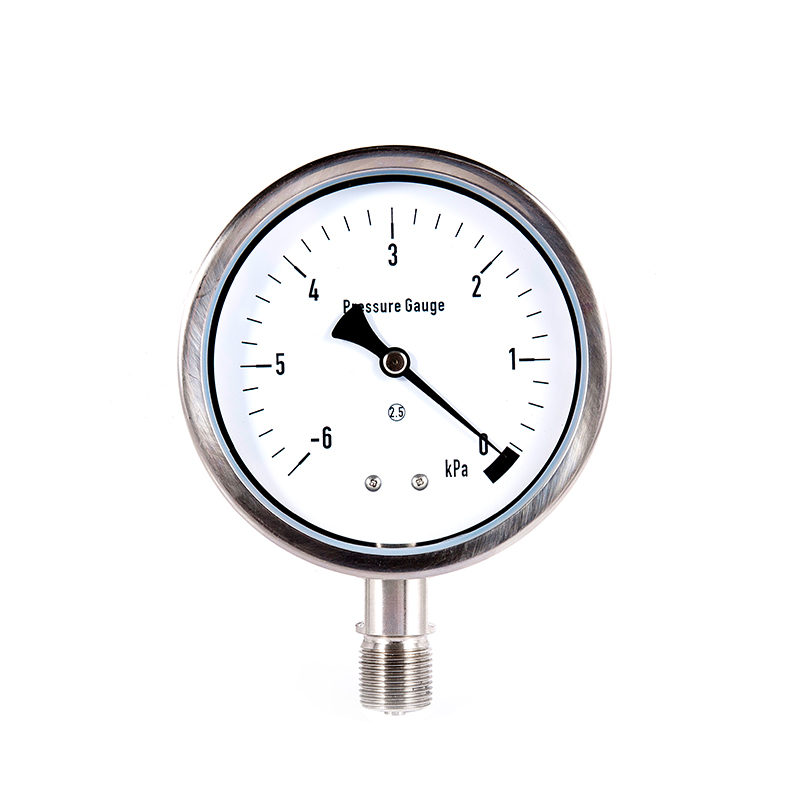

◆ Model ： YEB60 YEB100 YEB150
◆ Kullanım: Bu enstrüman serisi, patlama tehlikesi, kristalleşme, yoğunlaşma ve bazı aşındırıcı gazlar olmadan düşük mikro basıncını ölçmek için uygundur. Enstrüman kabuğu ve basınç kılavuzu sistemi 1CR18ni9'dan yapılmıştır ve membran kutusu 0CR17ni12mo2, 316, 316l. 'dan yapılmıştır.
◆ Teknik parametreler ：
| Model numarası | YEB60 | YEB100 | YEB150 | |
| Nominal çap | Φ 60 | Φ 100 | Φ 150 | |
| Montaj türü | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| Bağlayıcı diş | M14 × 1.5 | M20 × 1.5 | ||
| Doğruluk sınıfı | 1.6 ； 2.5 | |||
| Ölçüm aralığı （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Çevresel Kullanım Koşulları | Sıcaklık ： -25 ℃～ 55 ℃； Göreceli nem ： ≤ 80 ％ | |||
| Titreşim derecesi | V · H · 2 | |||
| Membran kutusu malzemesi | 0CR17ni12mo2 、 Sus316 、 Sus316L | |||
| Konut, konektör malzemesi | 1CR18ni9 、 Sus304 | |||
| Koruma sınıfı | IP65 | |||
| Uygulama Standartları | JB/T 9274 | |||
| Not: 1. Ortak iş parçacıkları kullanıcı gereksinimlerine göre özelleştirilebilir. | ||||
◆ Dış boyutlar:
| Radyal Doğrudan Tip (ⅰ) | Eksenel eksantrik doğrudan tip (ⅱ) |
| Eksenel eşmerkezli doğrudan tip (iii) | Eksenel eksantrik ekleme tipi (IV) |
| Eksenel eşmerkezli yerleştirme tipi (V) | Radyal dışbükey tip (vi) |
| Model numarası | Genel Boyutlar （ mm ） | ||||||
| A | B | C | D | E | D2 | M | |
| YEB60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| YEB60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| YEB100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| YEB100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| YEB150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| YEB150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
