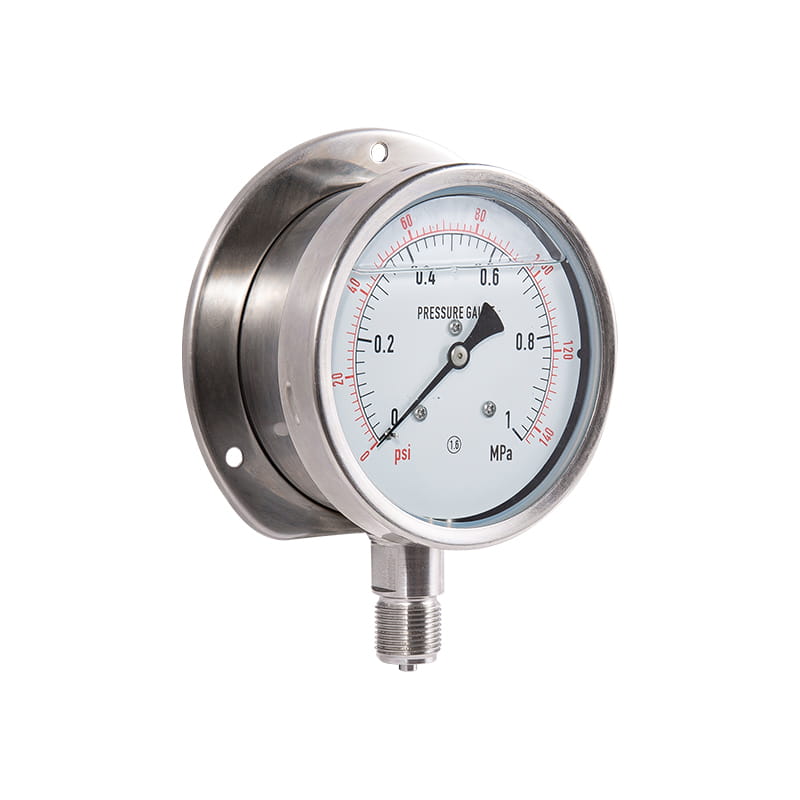

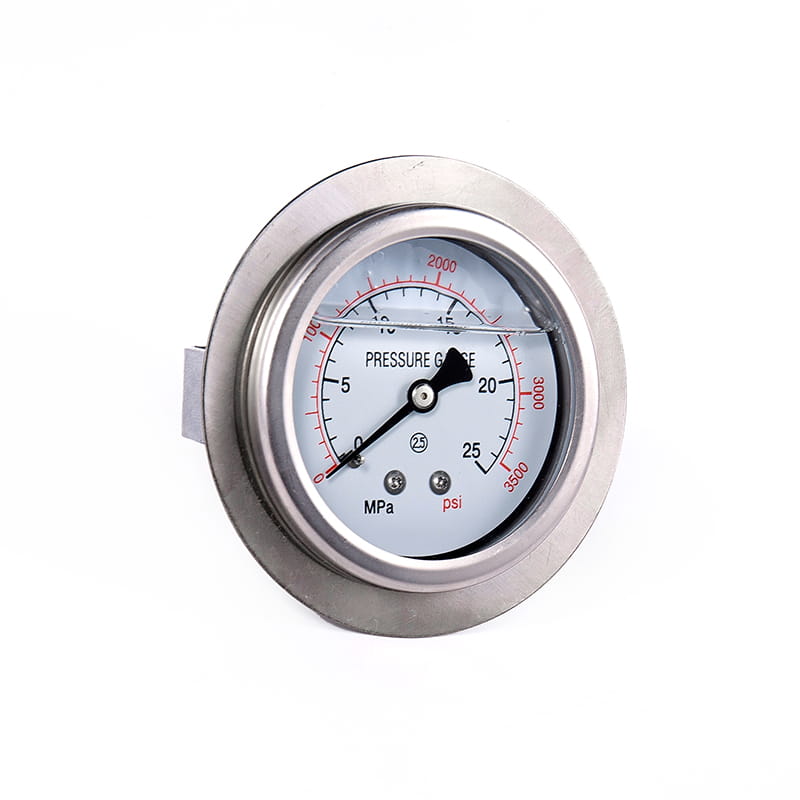

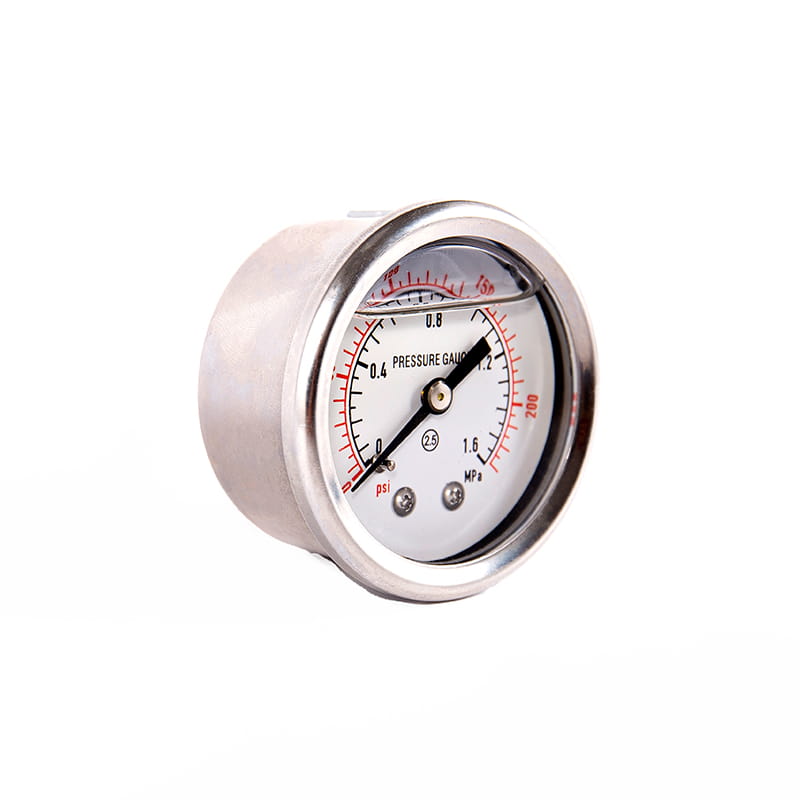

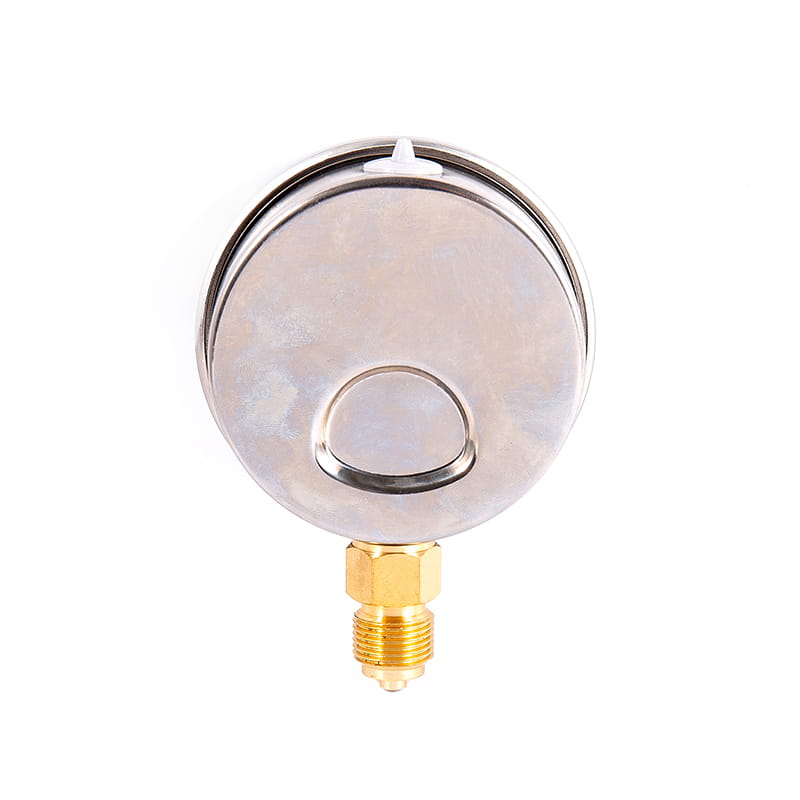

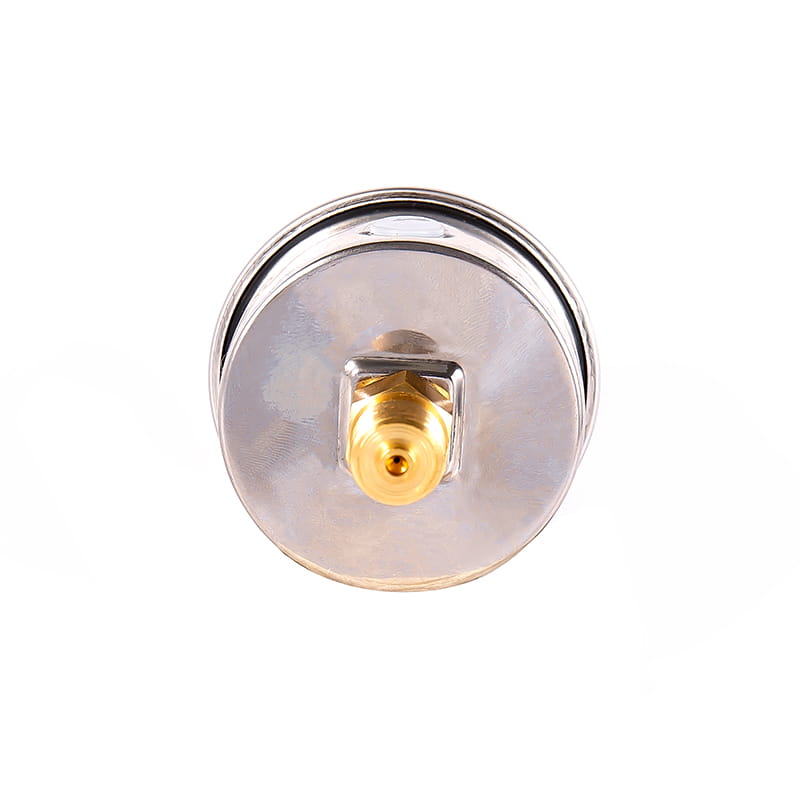

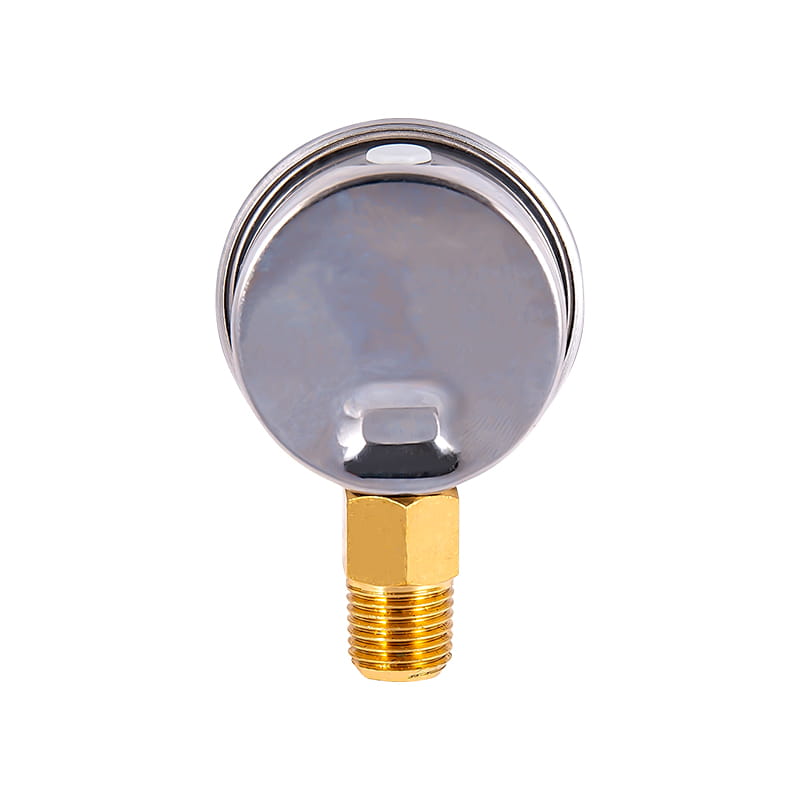

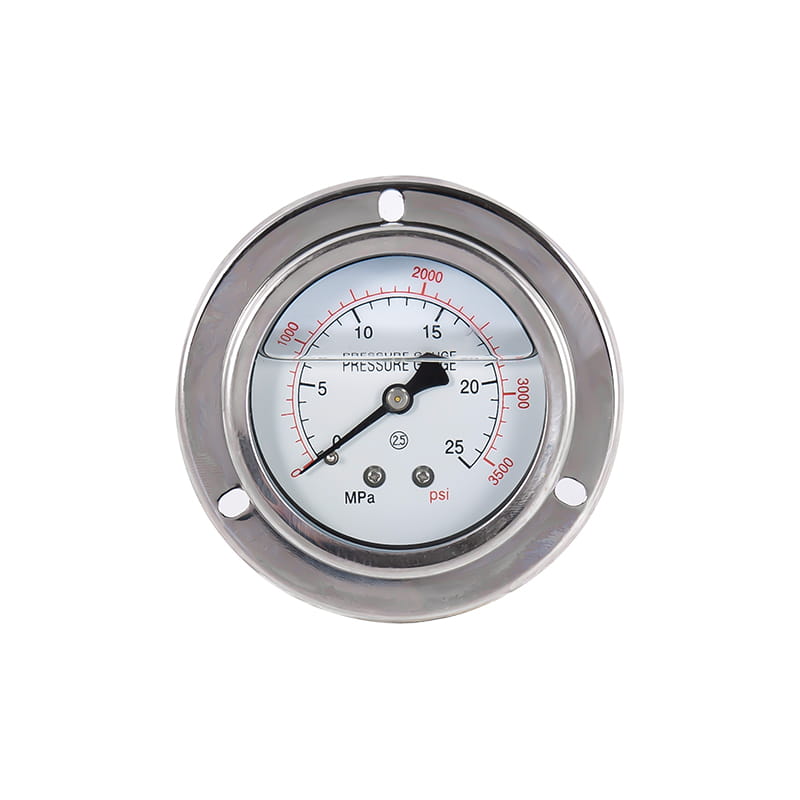

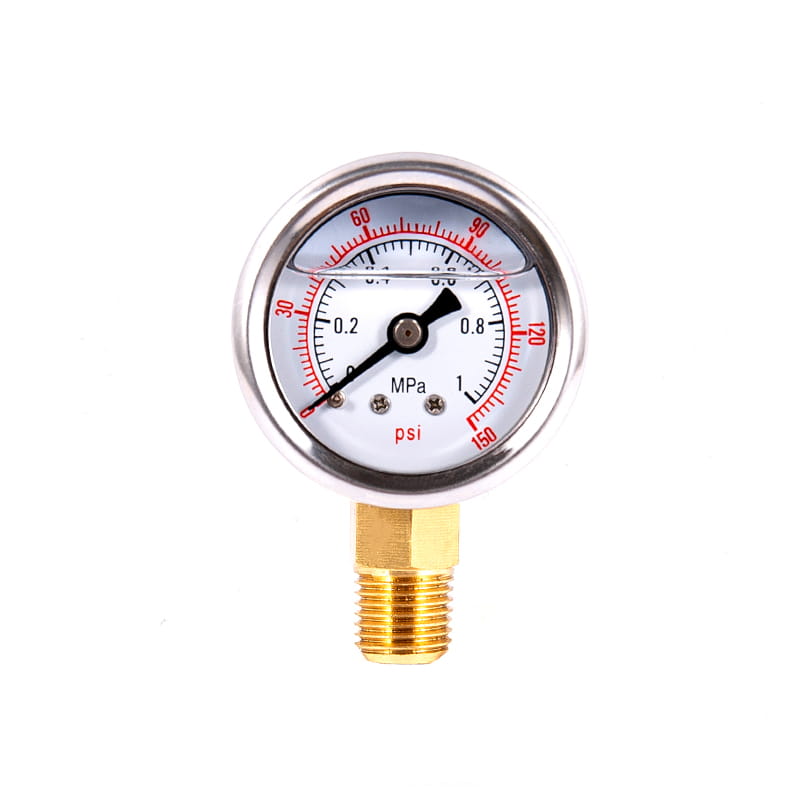

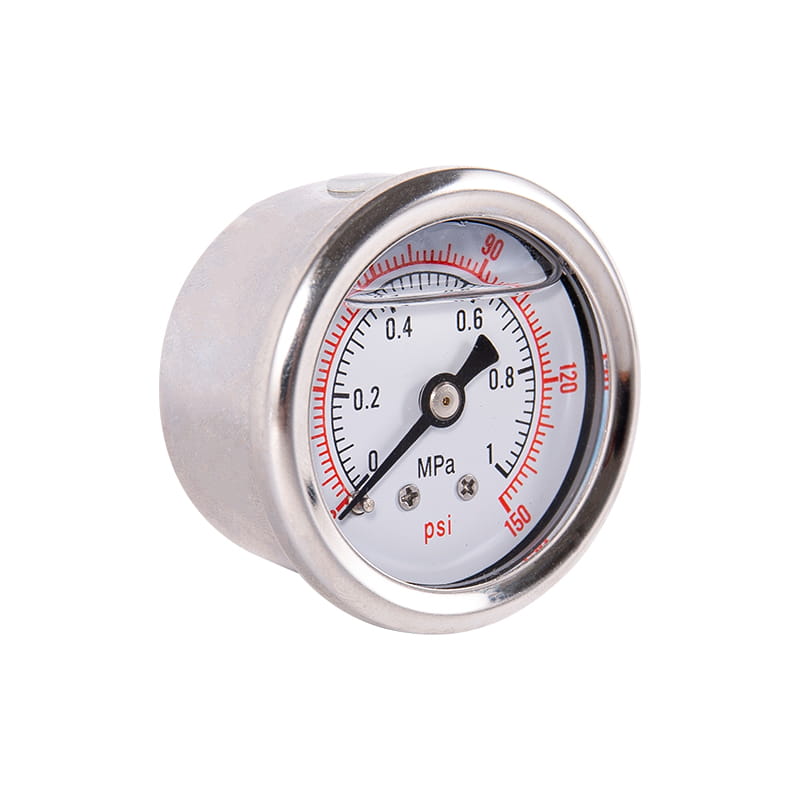

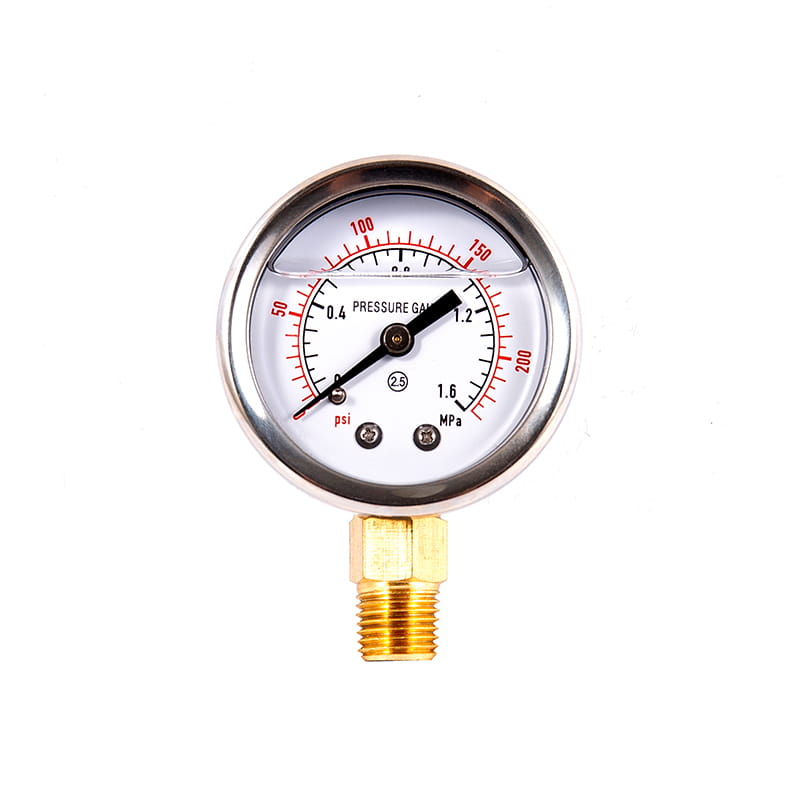

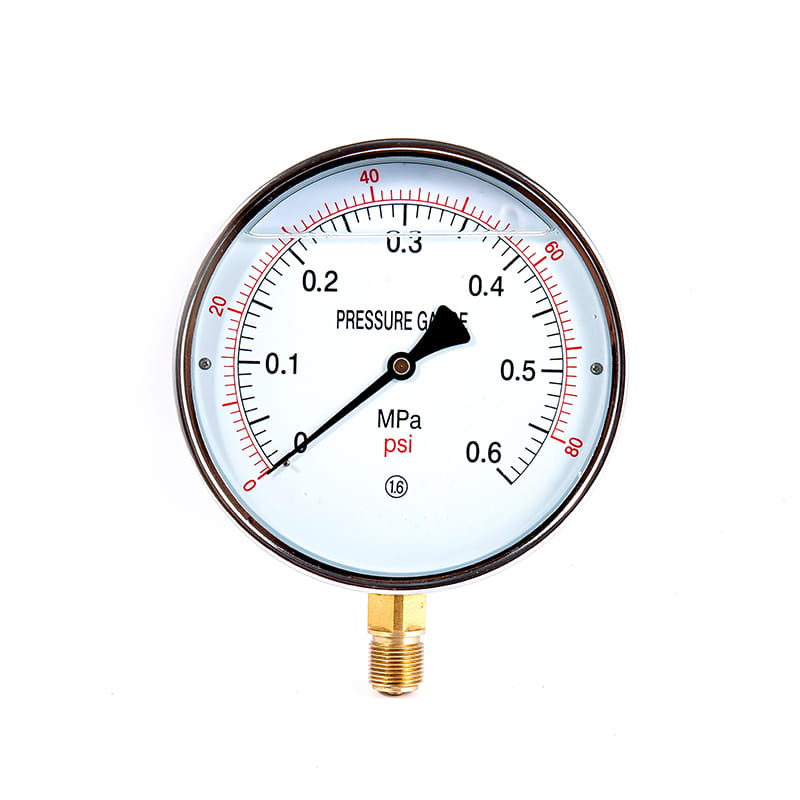

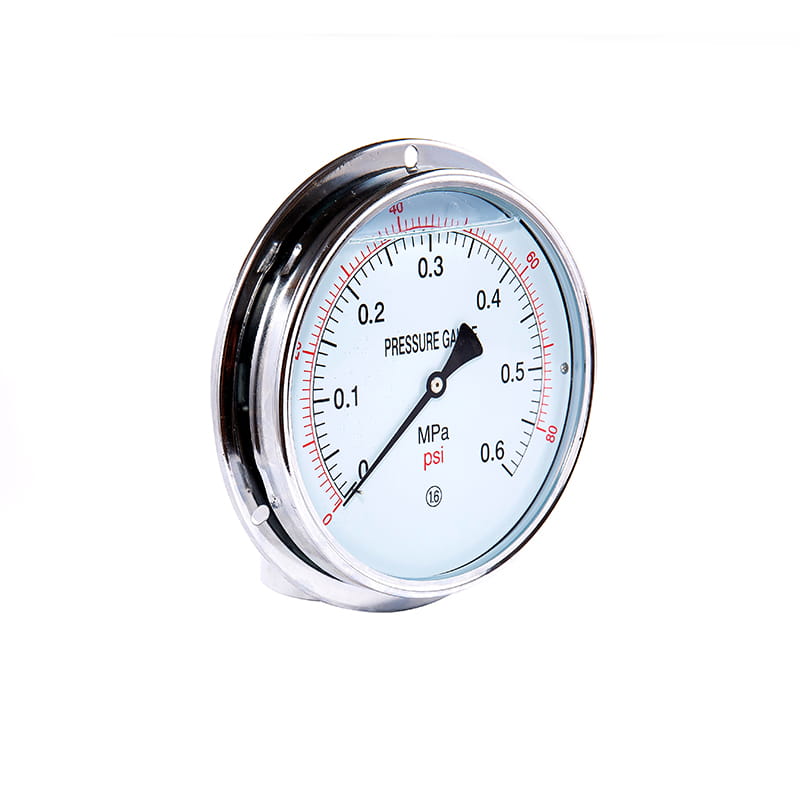

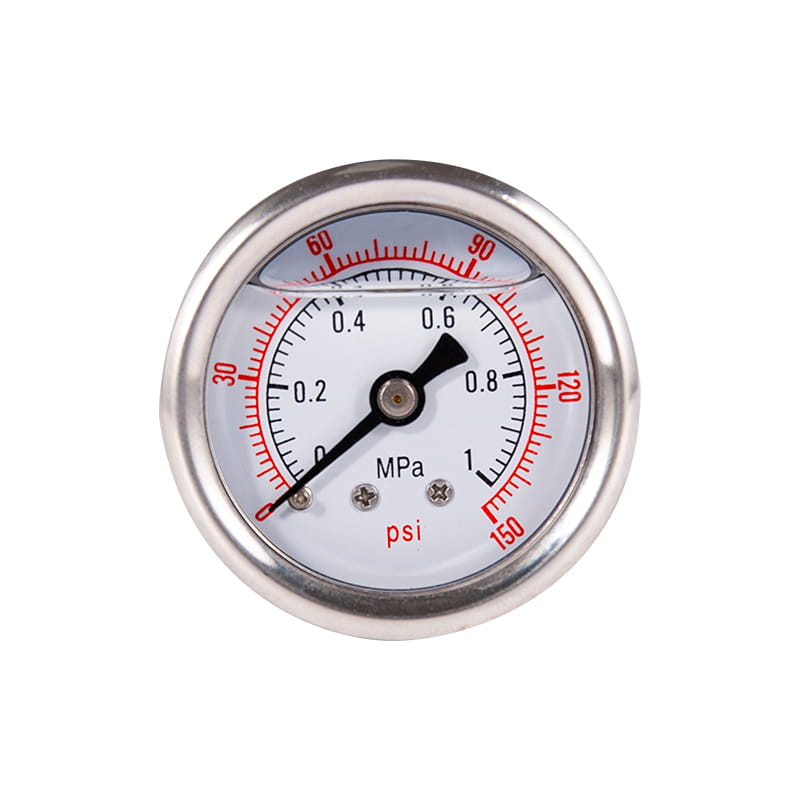

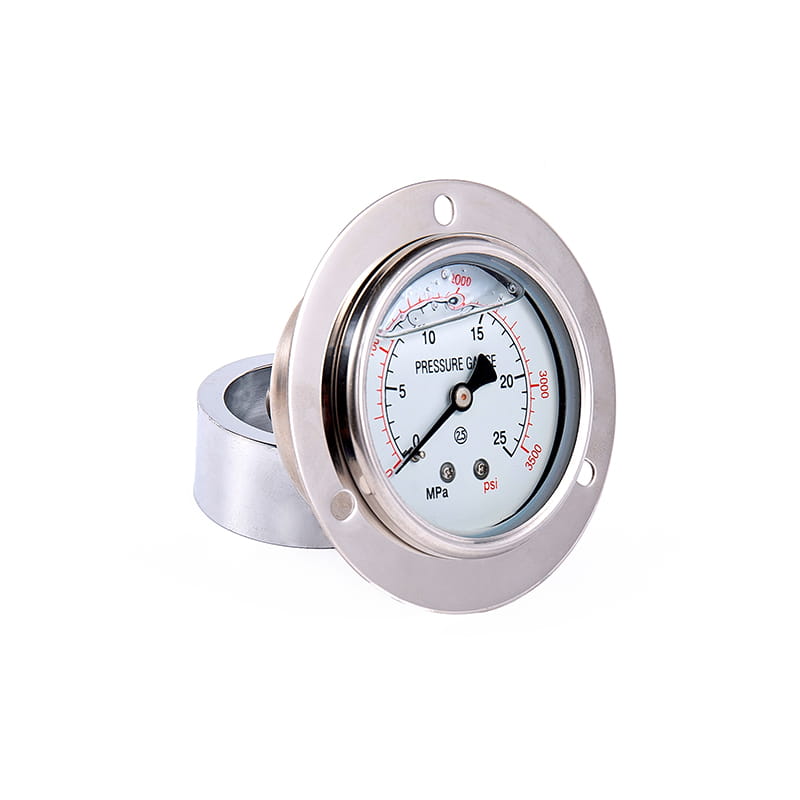

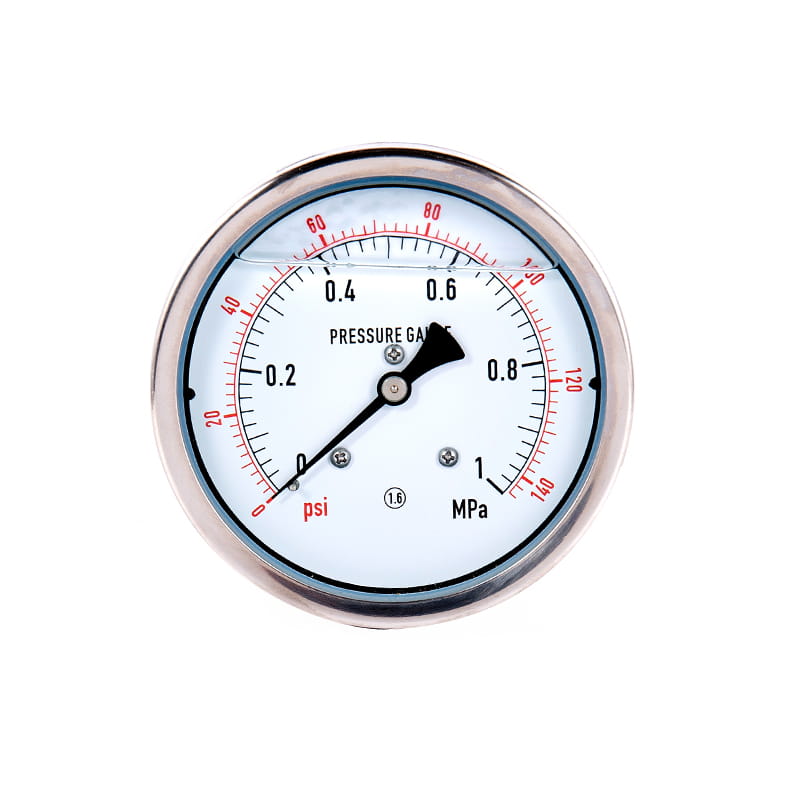

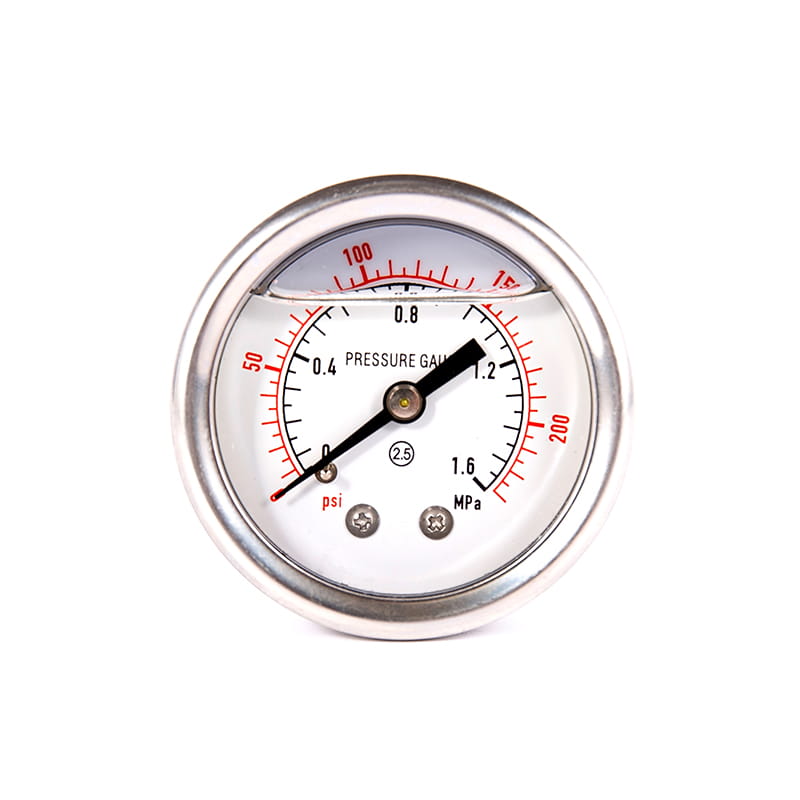

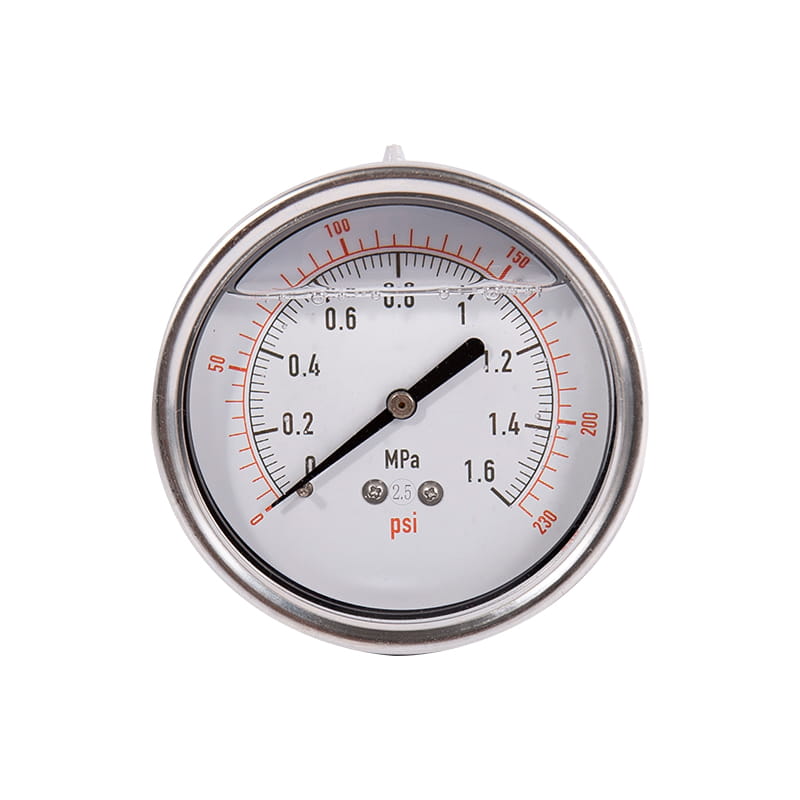

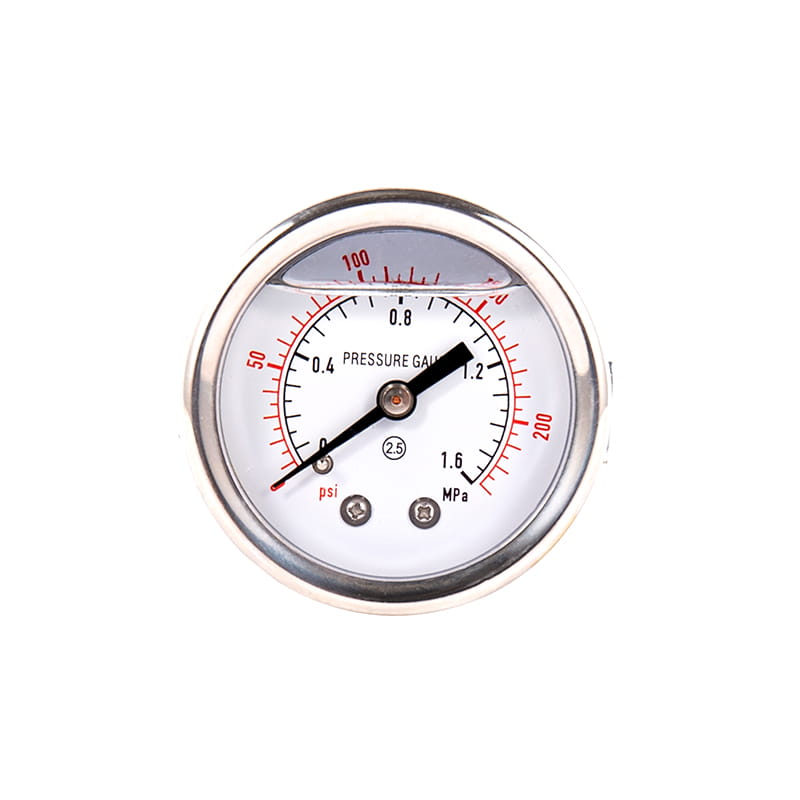

YN Serisi% 100 Bakır Bağlantı Depremine Dayanıklı (Sismik) Basınç Göstergesi

◆ Model: yn40 yn50 yn60 yn75 yn100 yn150
◆ Kullanım: Bu enstrüman serisi, özellikle çevre makinelerinin güçlü titreşimine sahip yerler için uygun olan iyi bir şok direncine sahiptir ve şiddetli titreşime, şoka ve orta basıncın ani boşaltılmasına dayanabilir. Patlama tehlikesi olmayan, kristalleşmeyen, katılaşmayan ve bakır ve bakır alaşımı üzerinde aşındırıcı bir etkisi olmayan sıvı, gaz veya buhar basıncının ölçülmesi için uygundur. Enstrüman kararlı ve net okumaları gösterir. Ağır makineler, madencilik, petrol, kimya endüstrisi, metalurji, elektrik gücü ve diğer departmanlarda yaygın olarak kullanılmaktadır.
Pratik uygulamada, çeşitli ortamların özel özelliklerine göre (petrol yasağı, yangın, korozyona dayanıklı, vb.), Enstrümanın gereksinimleri farklıdır, bu nedenle bu enstrüman serileri, birçok özel enstrüman, nominal çap, kurulum türü, konnektör ipliği, hesaplama seviyesi, hesaplama seviyesi, ölçüm aralığı vb.
2.1 yanıcı ve patlayıcı medyanın basıncını ölçmek için uygundur. Yağlı yanıcı maddelerle temas etmek kesinlikle yasaktır. Fabrikadan ayrılmadan önce yağlayıcı tedavi yapılır ve gres içermez.
2.1.1 yon serisi şoka dayanıklı (sismik) oksijen basınç göstergesi
2.1.2 YHN Serisi Şok Dayanıklı (Sismik) Hidrojen Basınç Göstergesi
2.1.3 Yyn Serisi Şoka Dayanıklı (Şok) Asetilen Basınç Göstergesi
2.2 Kullanılan malzemeler, ortamın korozyonuna karşı dirençlidir veya cihazın ortam üzerinde hiçbir etkisi yoktur ve algılama elemanlarının ve arayüzlerinin temiz ve gres içermediğinden emin olmak için.
2.2.1 Yan Serisi Şok Dayanıklı (Şok) Amonyak Basınç Göstergesi
2.2.2 YDQN Serisi Şoka Dayanıklı (Şok) Azot Basınç Göstergesi

YN serisi şok geçirmez basınç göstergesi
Model: 40mm (1.5 "), 50mm (2"), 60mm (2.5 "), 100mm (4"), 150mm (6 ")

Giriiş:
Enstrüman serisi mükemmel şok direncine, kararlı göstergeye, net okumalara sahiptir ve özellikle yoğun mekanik titreşimlere sahip yerlerde kullanım için uygundur. Ayrıca, ortamın sert darbelere, etkilere ve ani yük azalmalarına dayanabilirler. Şok emme mekanizması ve sıvı dolu tasarım (tipik olarak gliserin ve silikon yağı), bu basınç göstergesinin karmaşık ve olumsuz koşullar altında bile güvenilir ve hassas basınç ölçümü sağlamasını sağlar. Esnekliği ve doğruluğu nedeniyle, çeşitli endüstrilerde yaygın olarak kullanılmaktadır.

Teklif Alın

◆ Teknik parametreler ：

Model numarası		YN40	YN50	YN60	YN75	YN100	YN150
Nominal çap		Φ 40	Φ 50	Φ 60	Φ 75	Φ 100	Φ 150
Kurulum formu	Ⅰ	*	*	*	*	*	*
	Ⅱ	/	/	*	/	*	*
	Ⅲ	*	*	*	*	/	/
	Ⅳ	/	/	*	/	*	*
	Ⅴ	*	*	*	*	/	/
	Ⅵ	/	/	*	*	*	*
Bağlayıcı diş		M10 × 1		M14 × 1.5		M20 × 1.5
Doğruluk sınıfı		2.5				1.6
Ölçüm aralığı （ MPa ）		Boş: -0.1 ～ 0 Basınç Vakumu ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Basınç: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160
Çevresel Kullanım Koşulları		Temp ： -5 ℃～ 55 ℃； -25 ℃～ 55 ℃
Titreşim derecesi		V · H · 4
Borden Tüp Malzemesi		QSN4-0.3
Koruma sınıfı		IP65
Uygulama Standartları		JB/T6804
Not: 1. Ortak iş parçacıkları kullanıcı gereksinimlerine göre özelleştirilebilir.

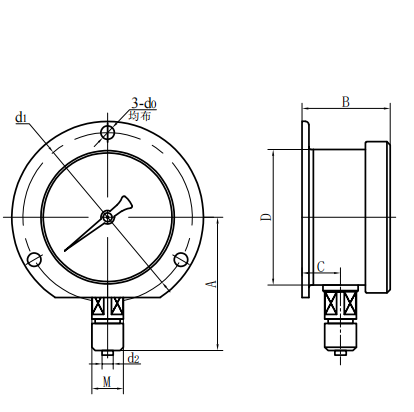

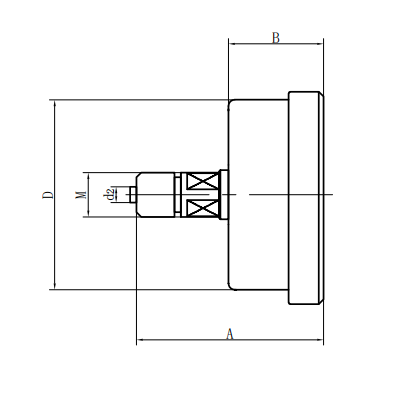

◆ Dış boyutlar:

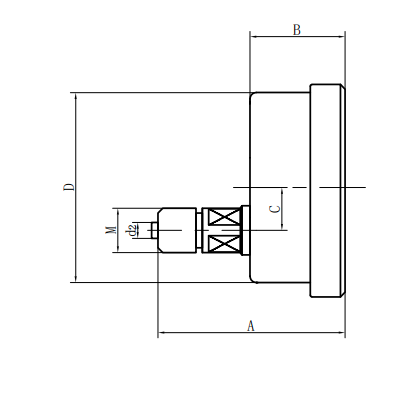

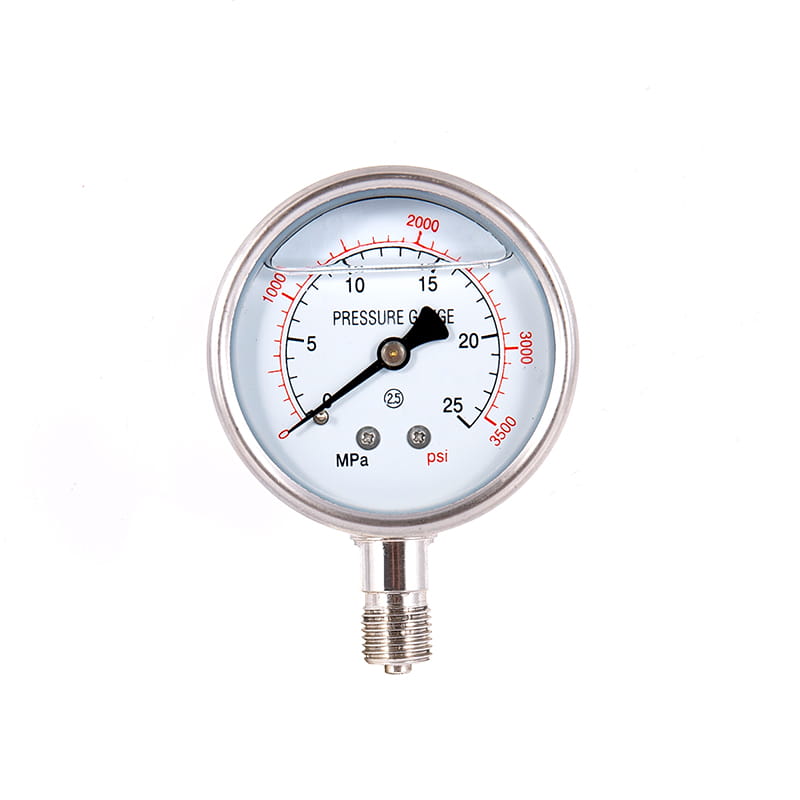

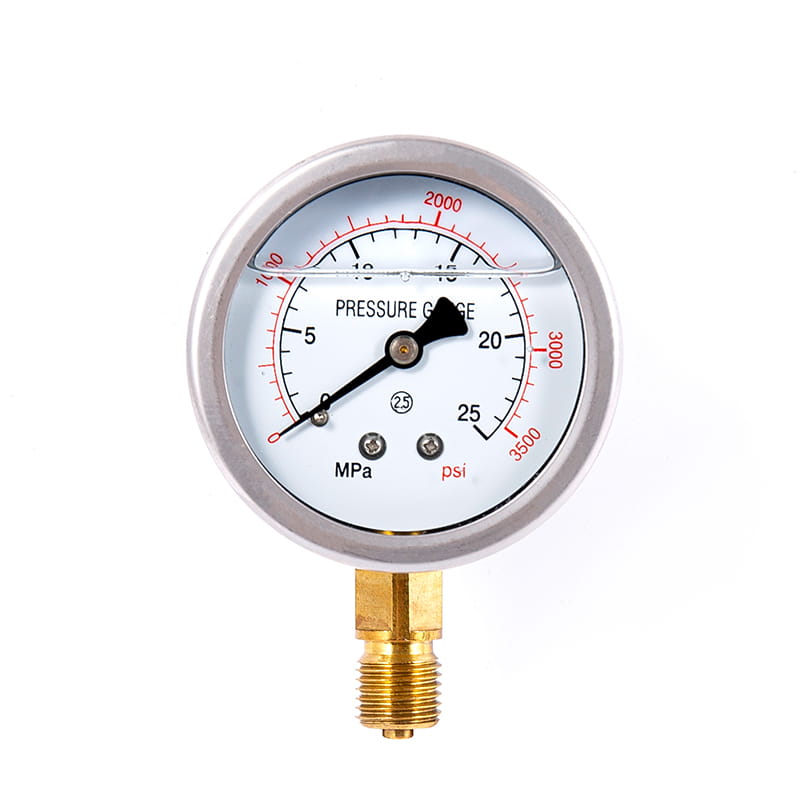

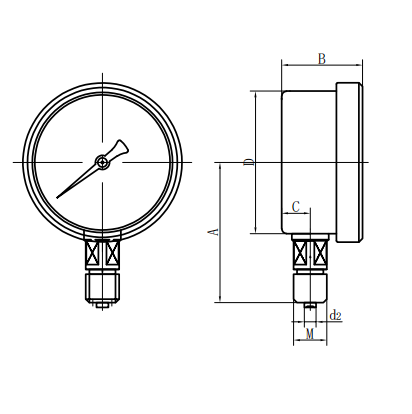

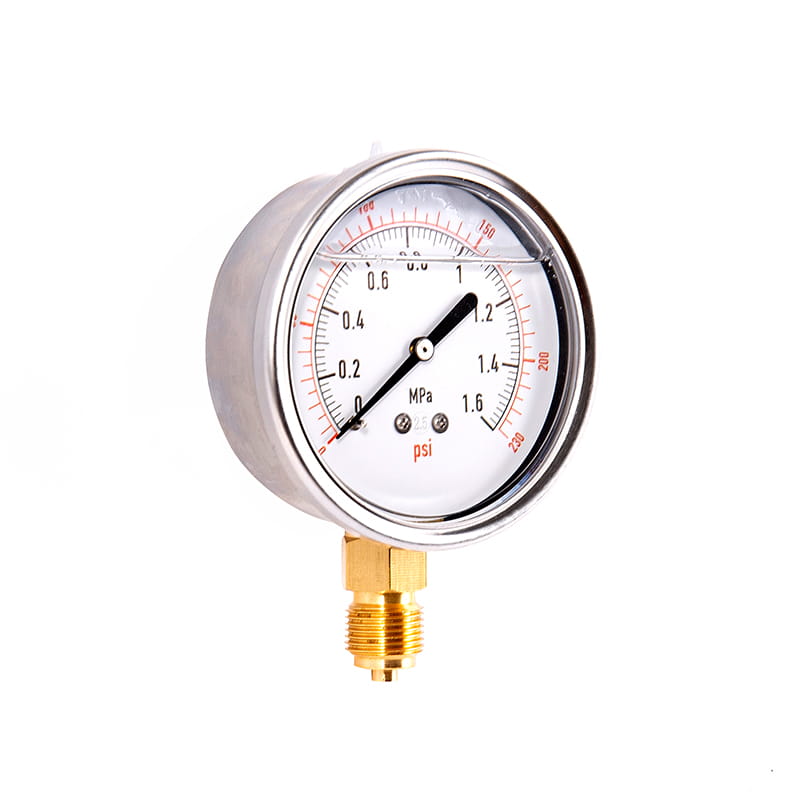

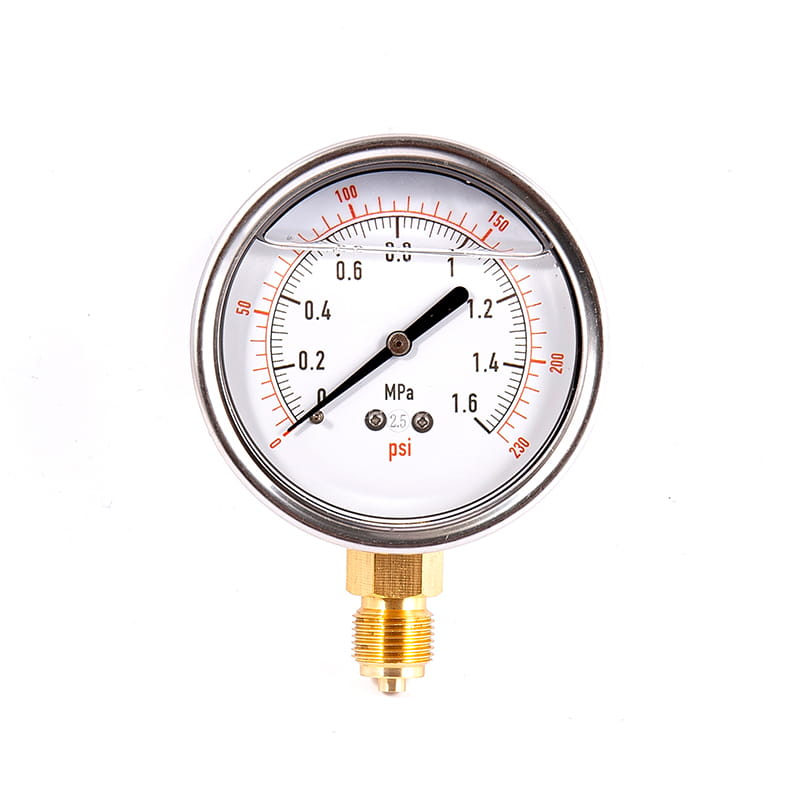

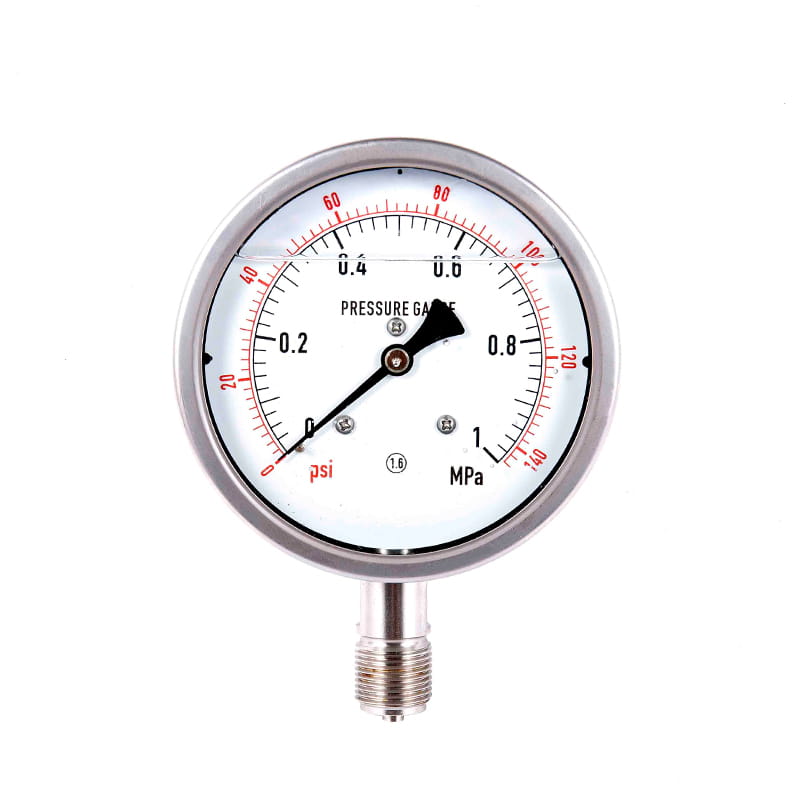

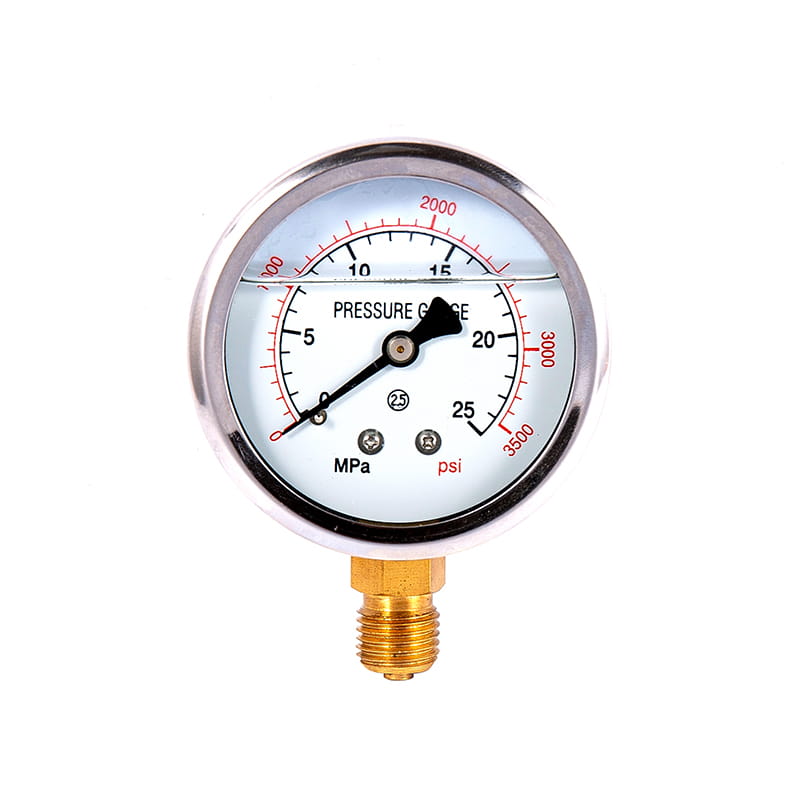

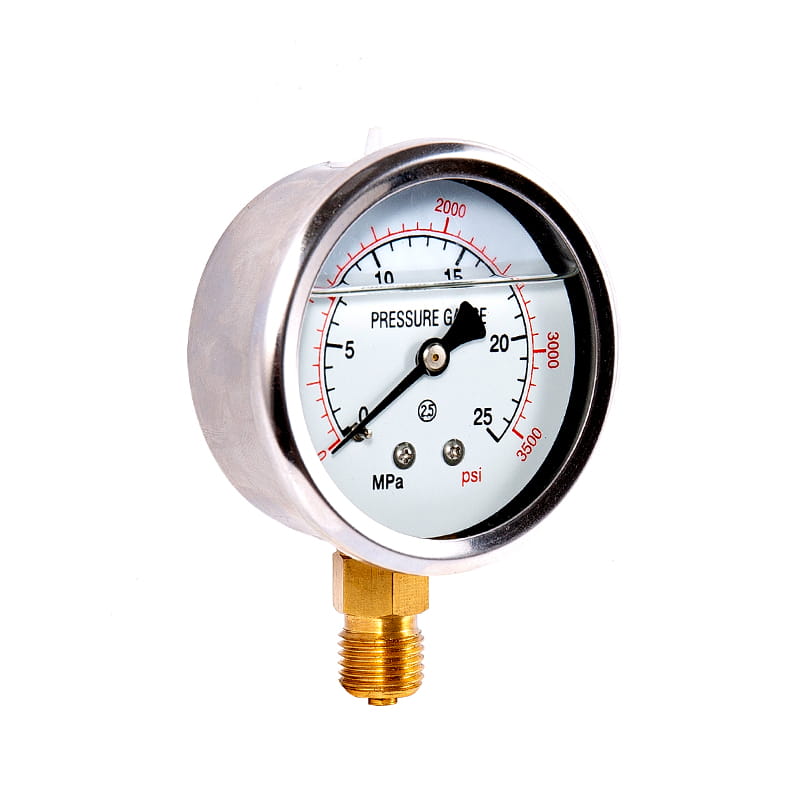

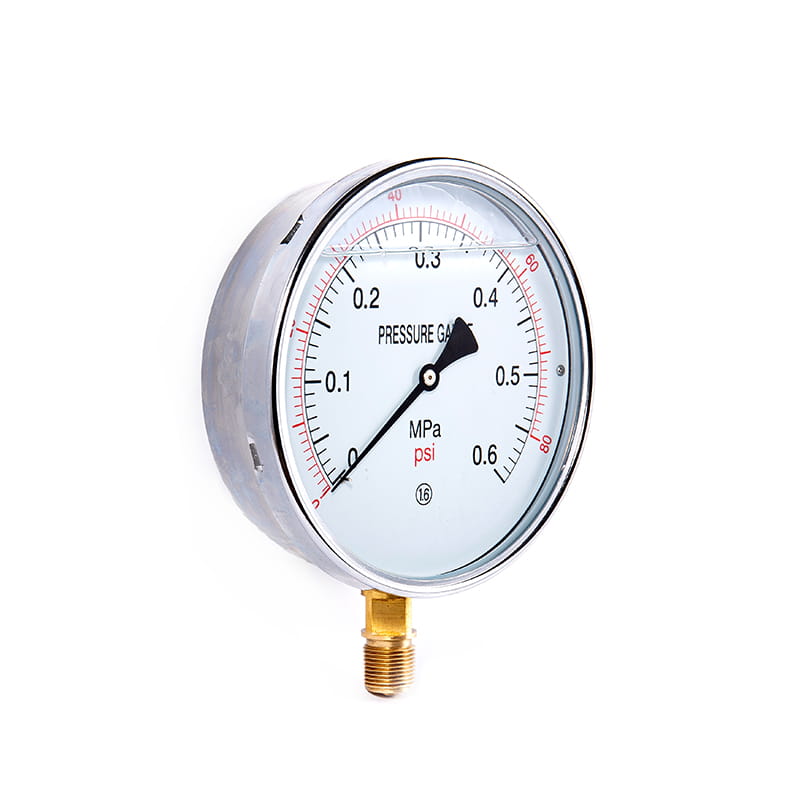

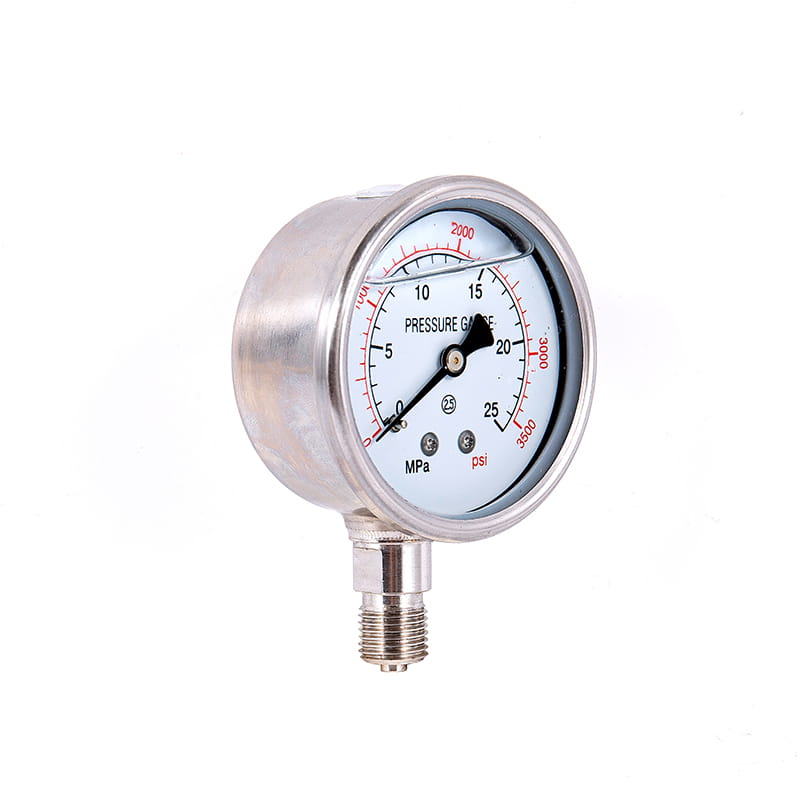

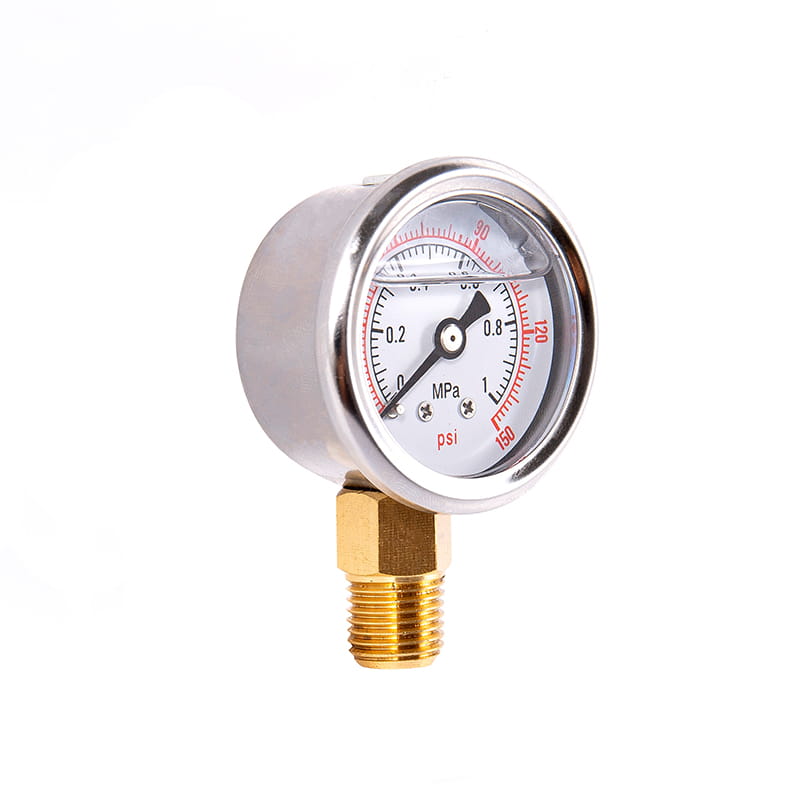

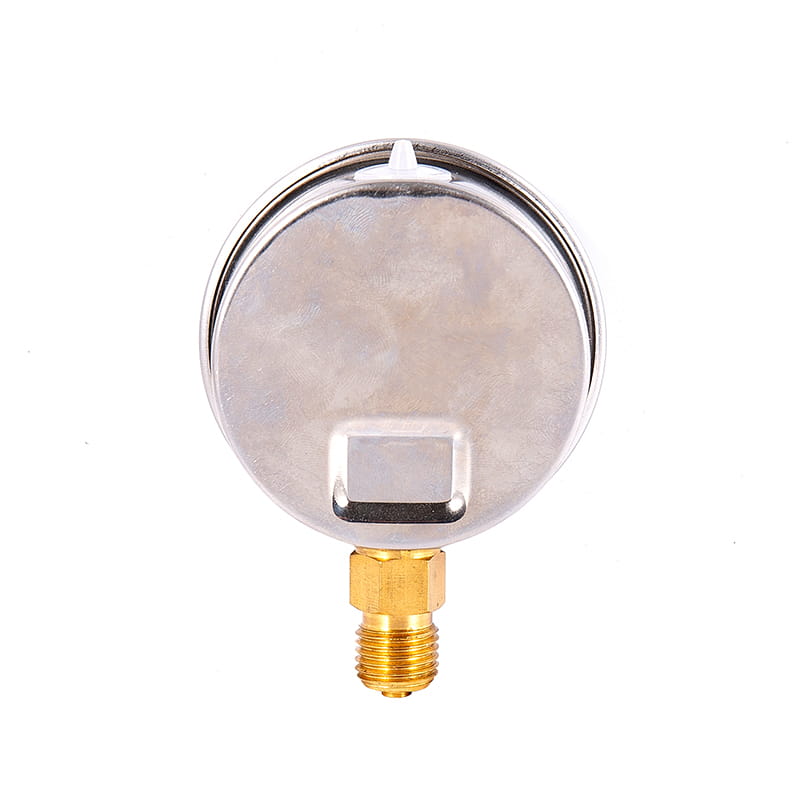

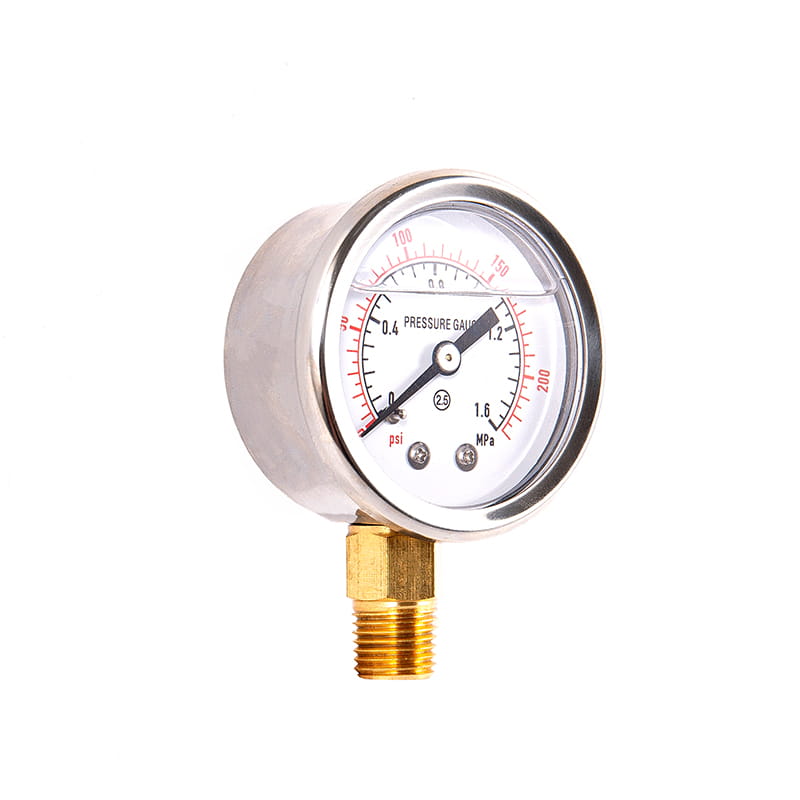

Radyal Doğrudan Tip (ⅰ)

Eksenel eksantrik doğrudan tip (ⅱ)

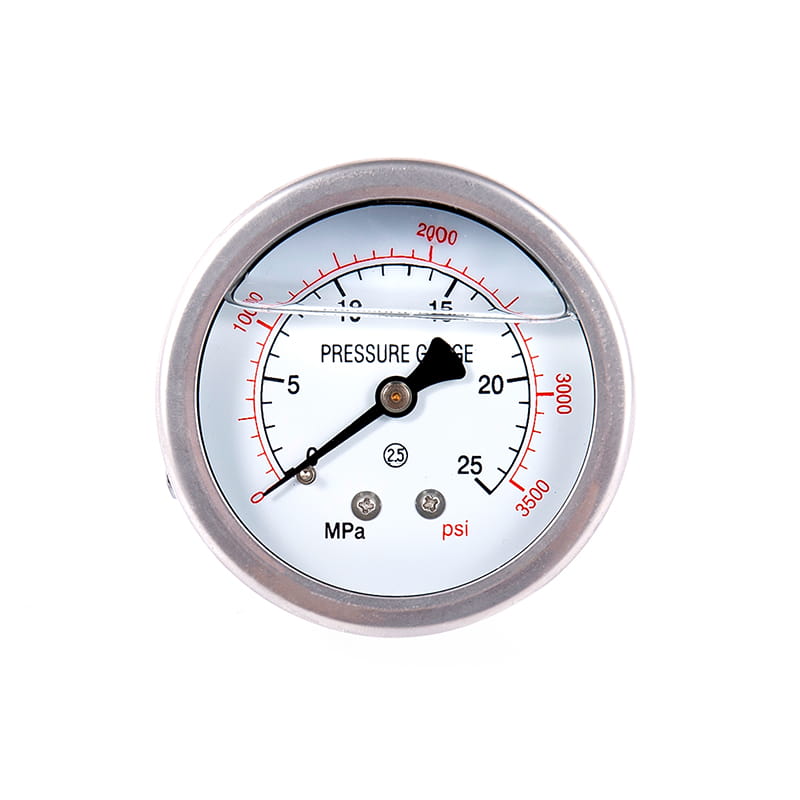

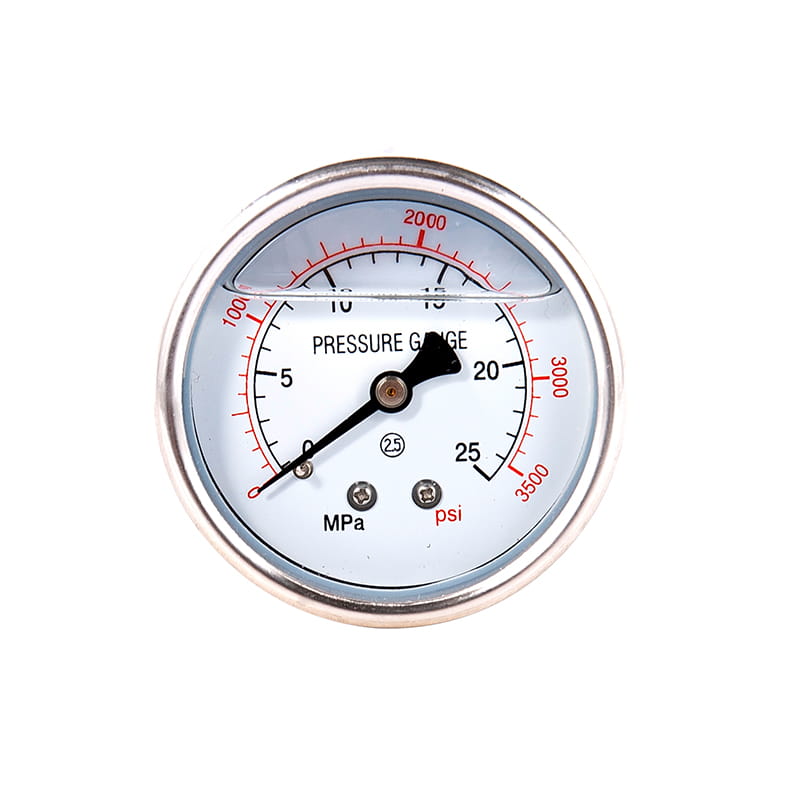

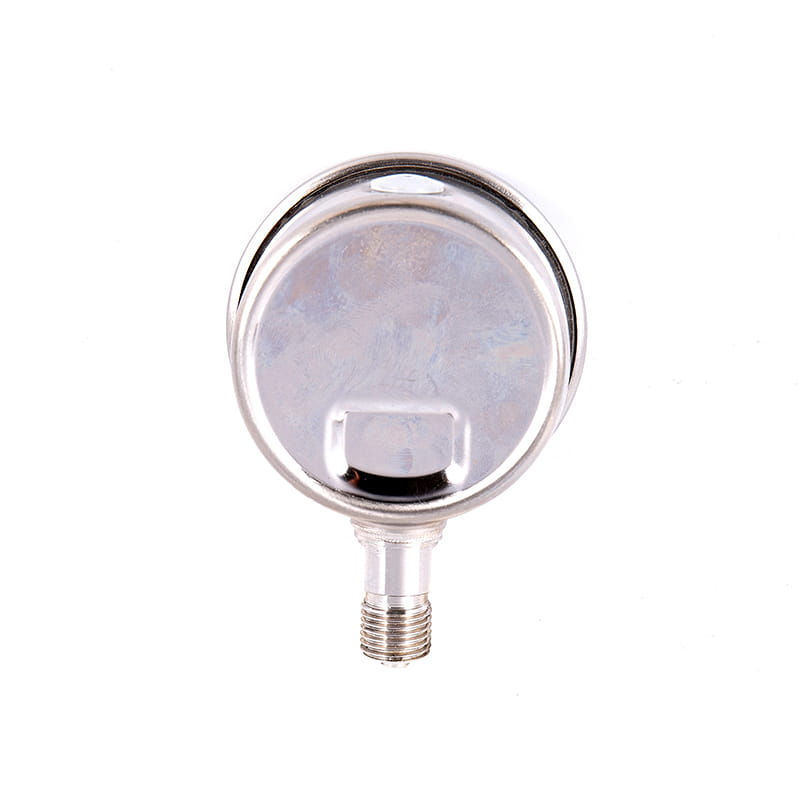

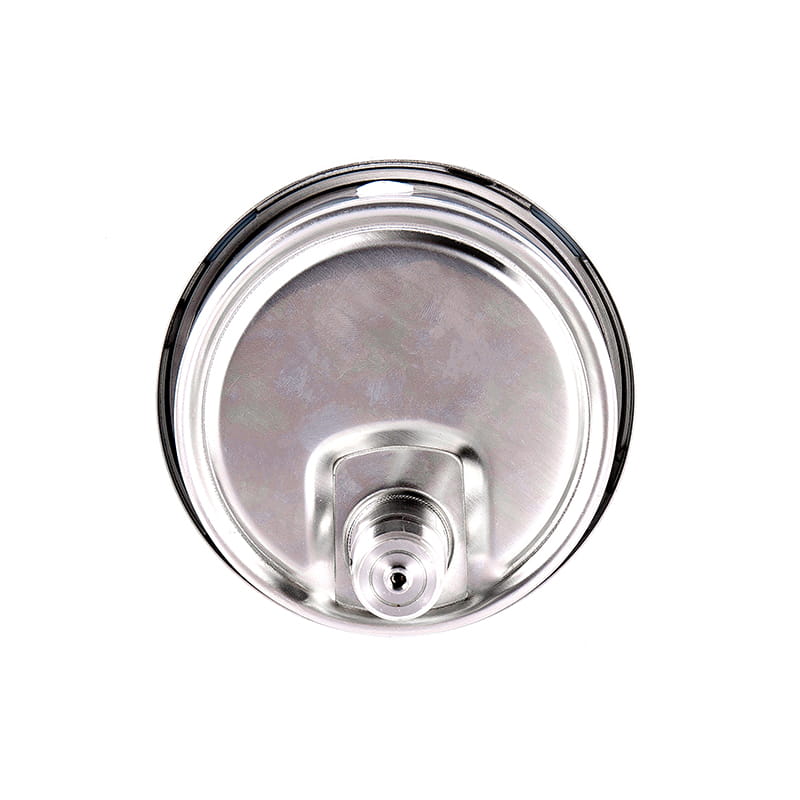

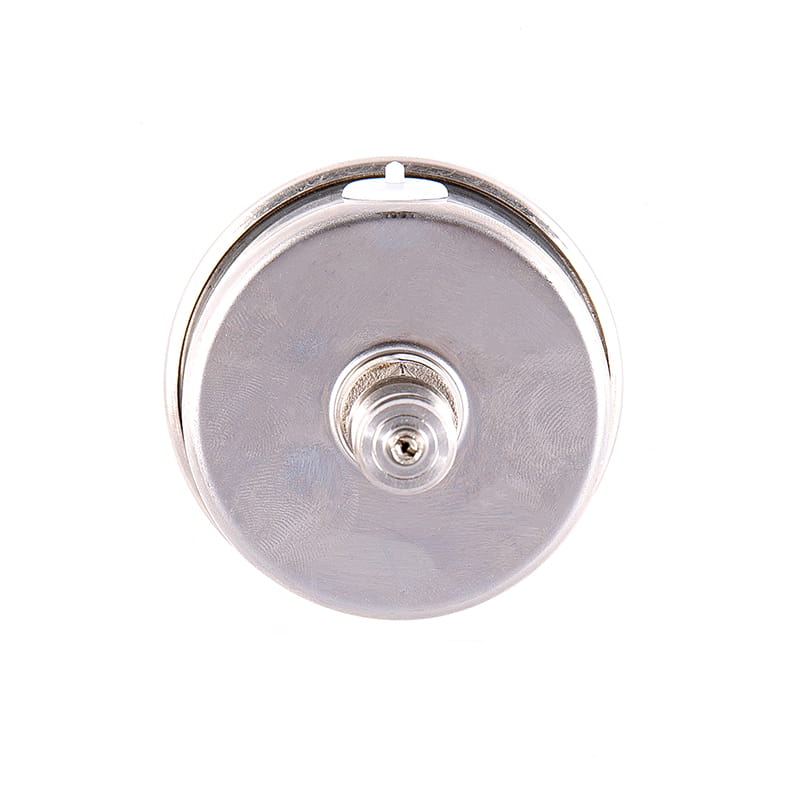

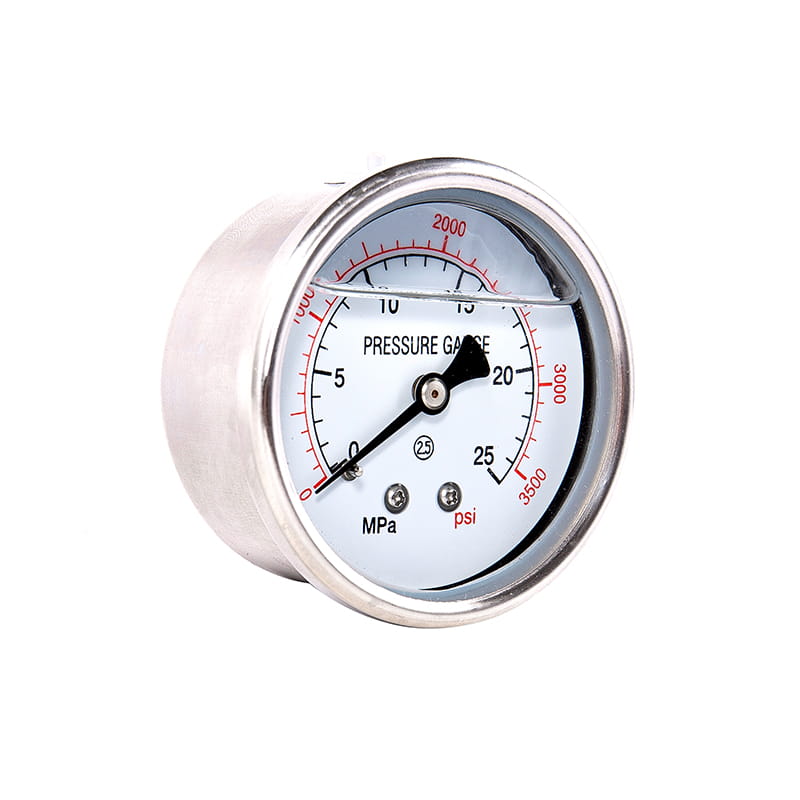

Eksenel eşmerkezli doğrudan tip (iii)

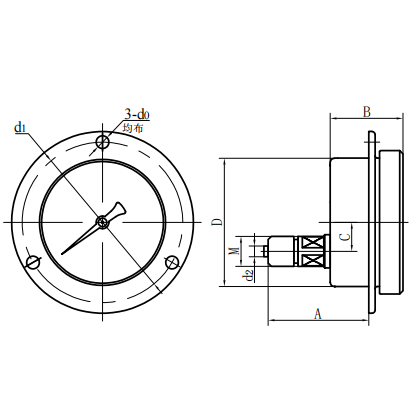

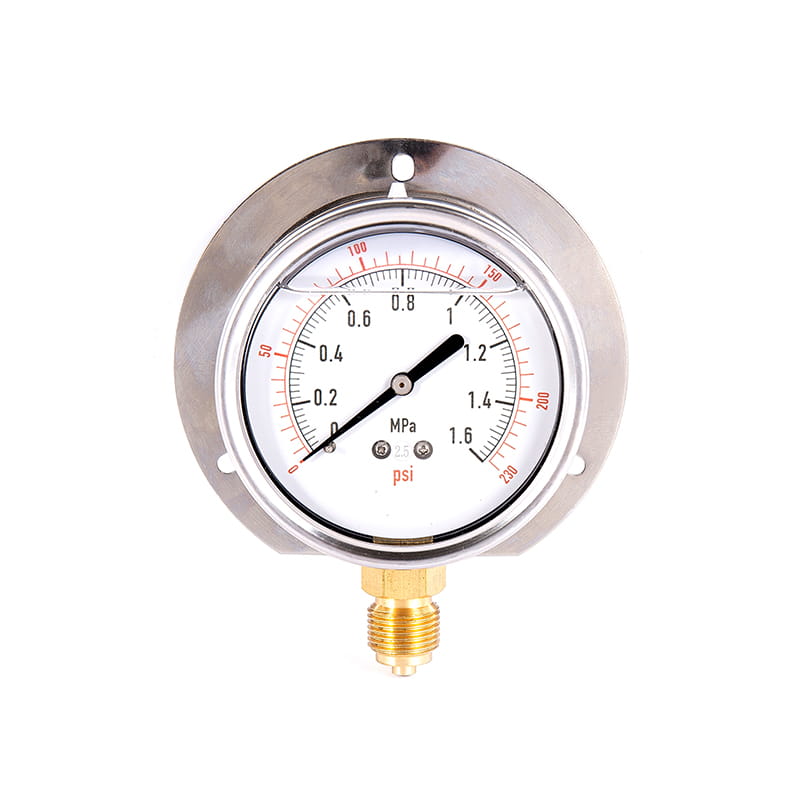

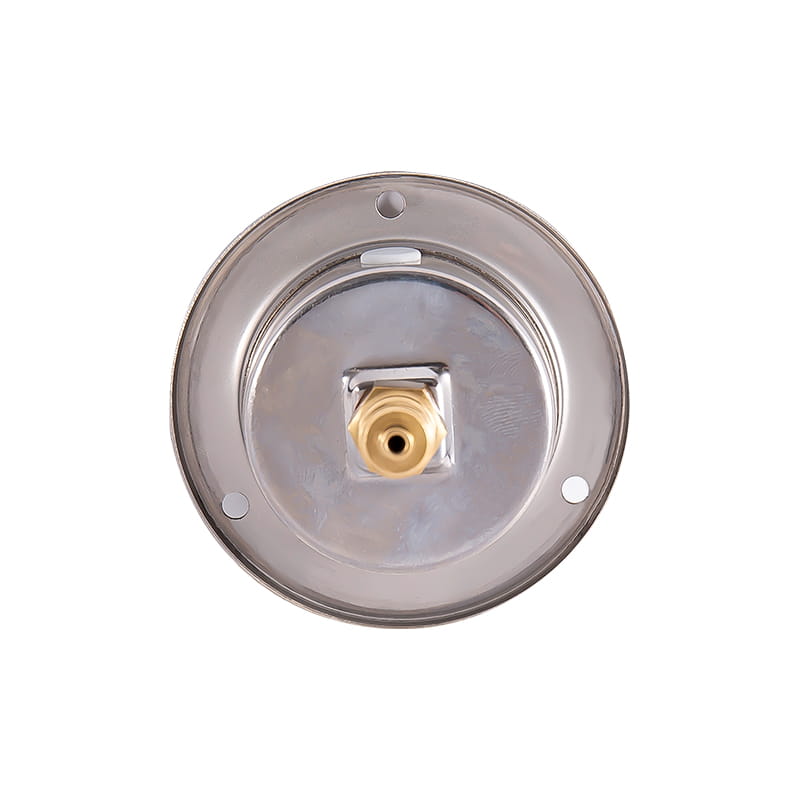

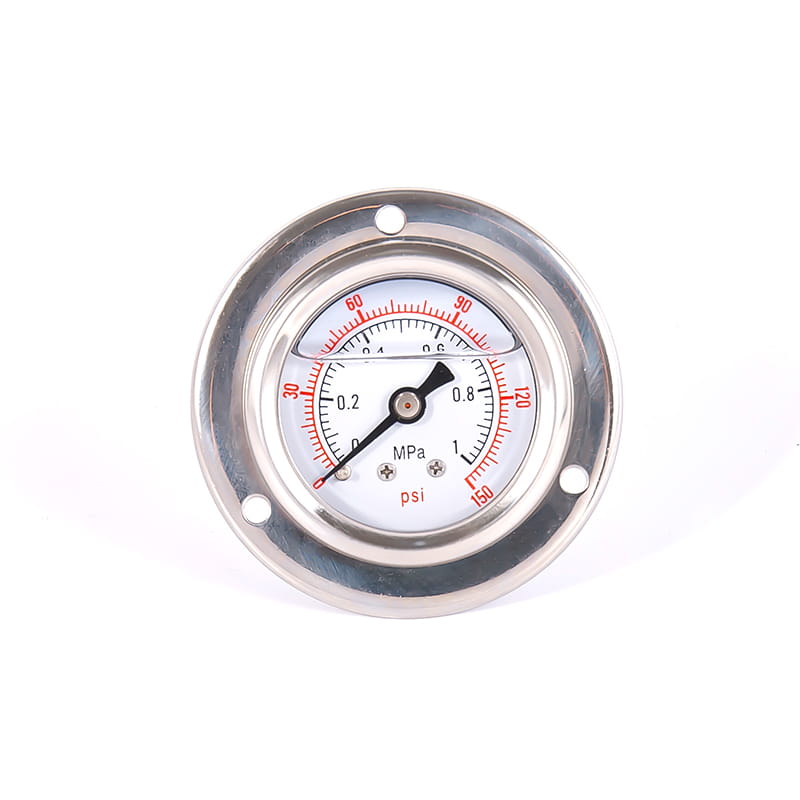

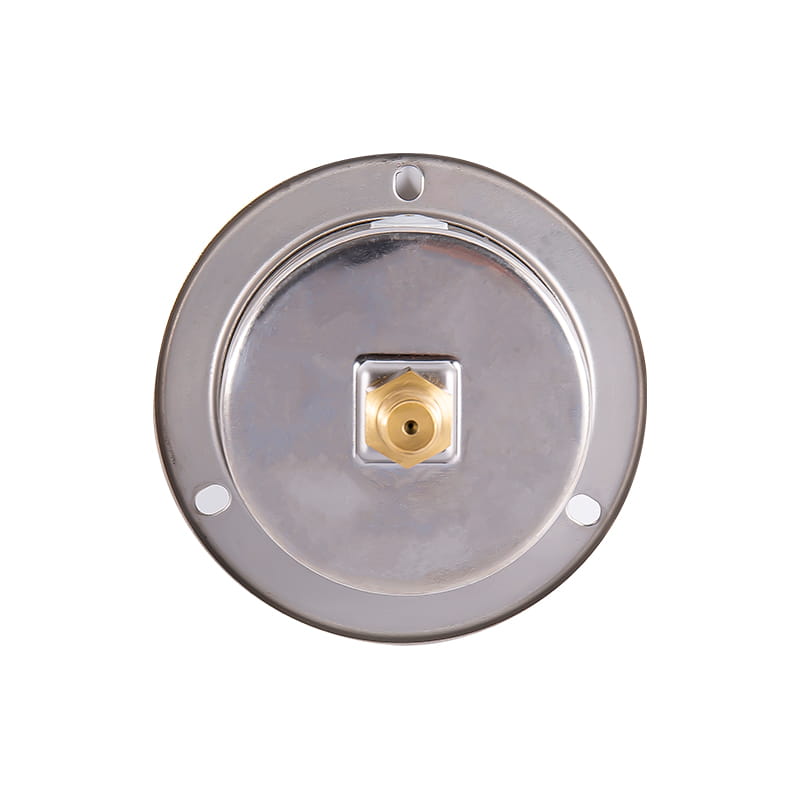

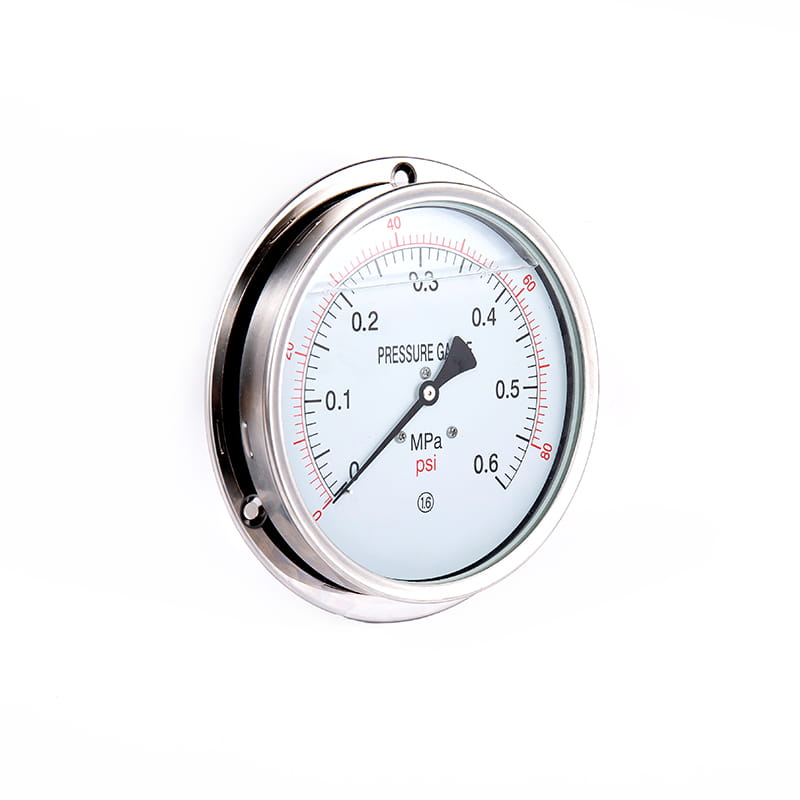

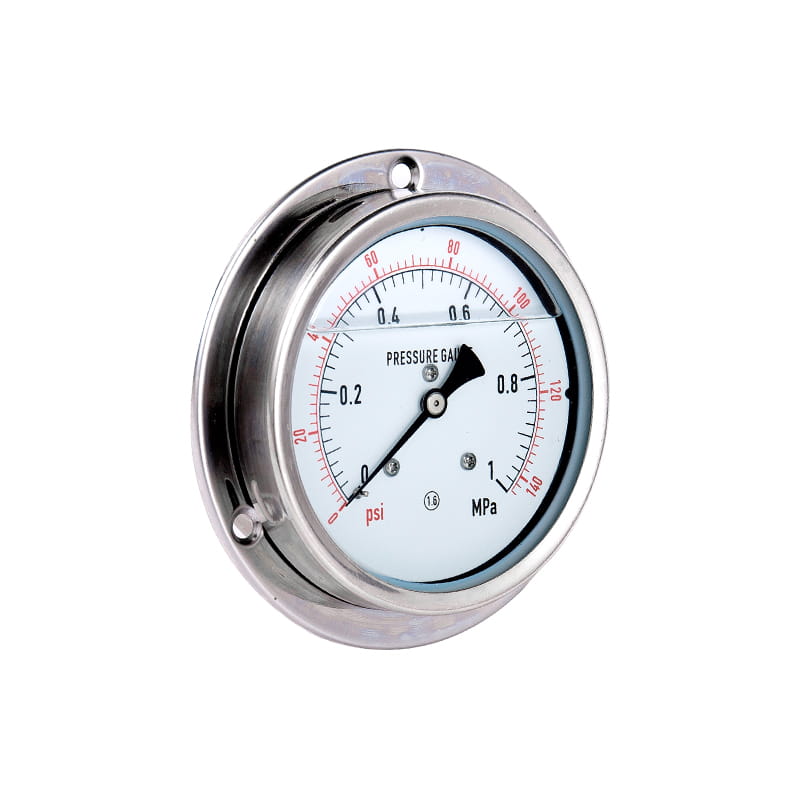

Eksenel eksantrik ekleme tipi (IV)

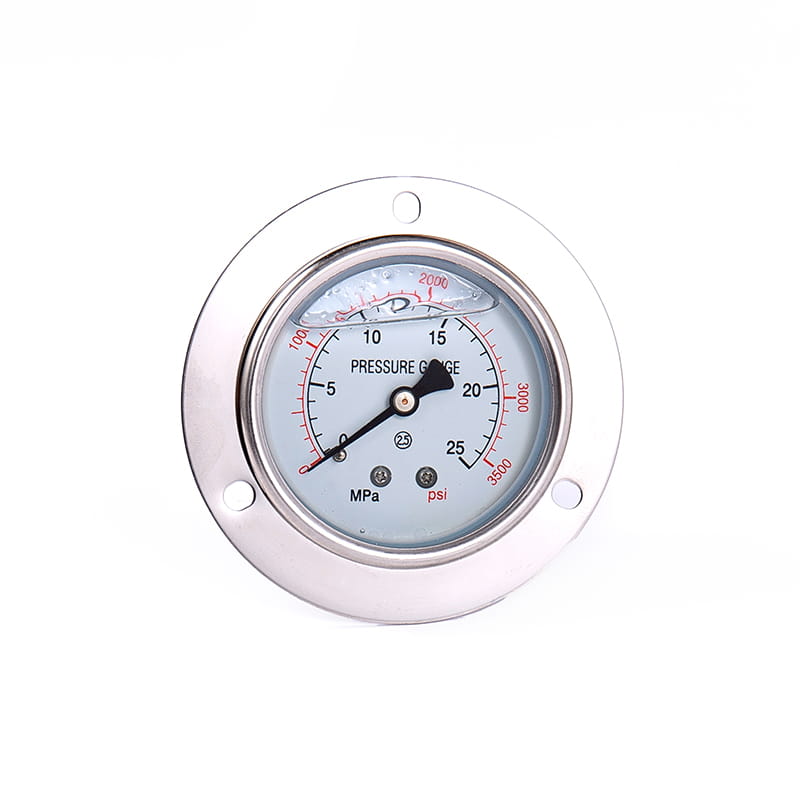

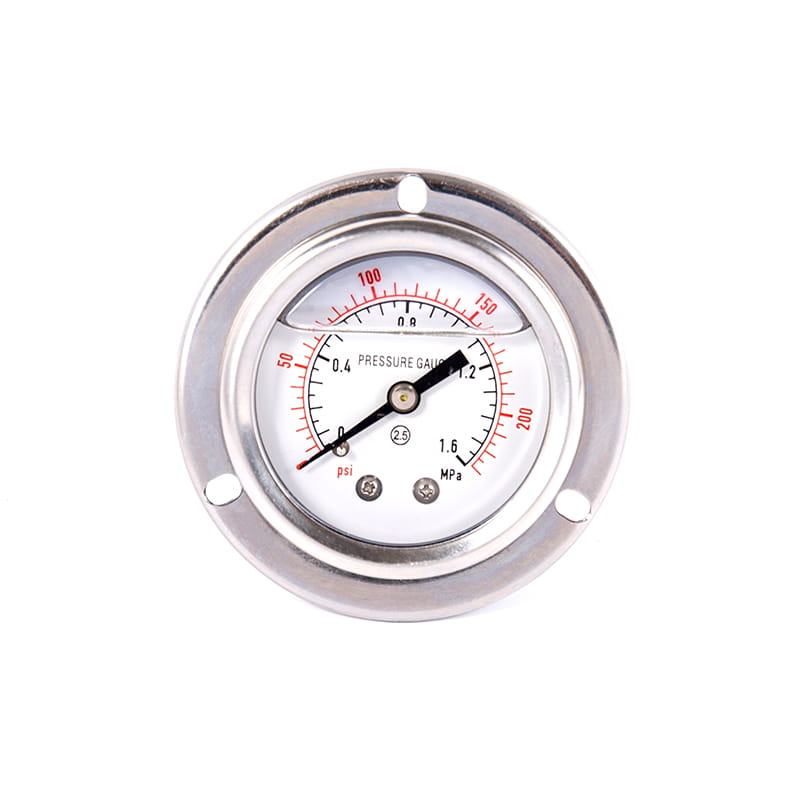

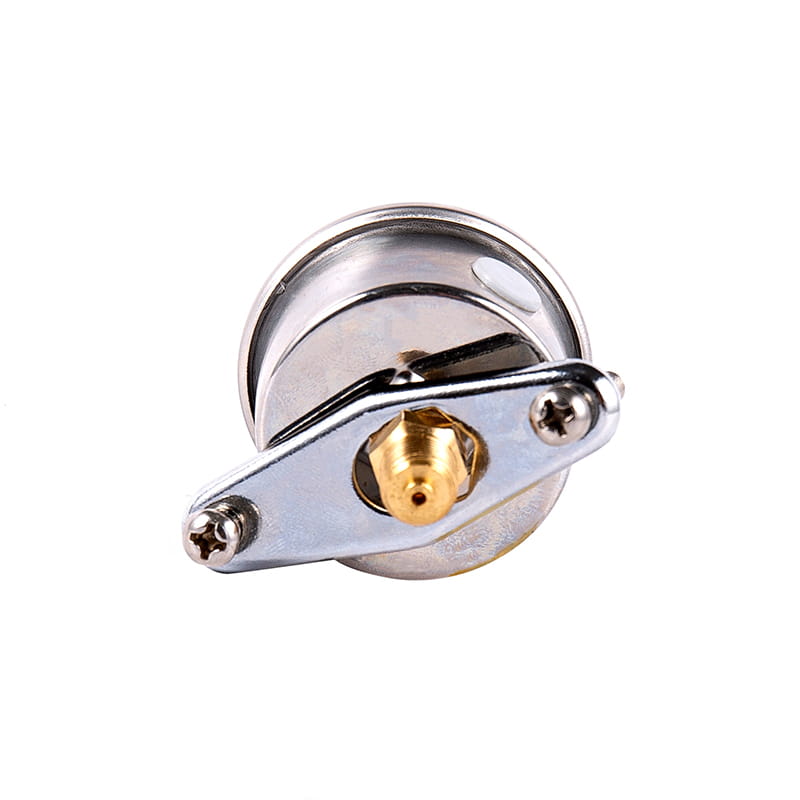

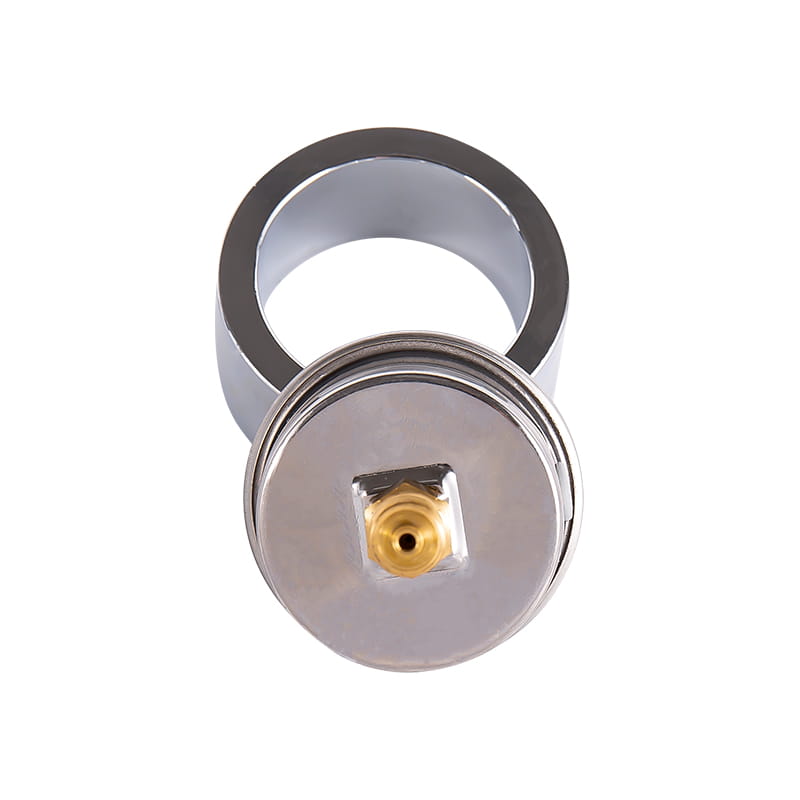

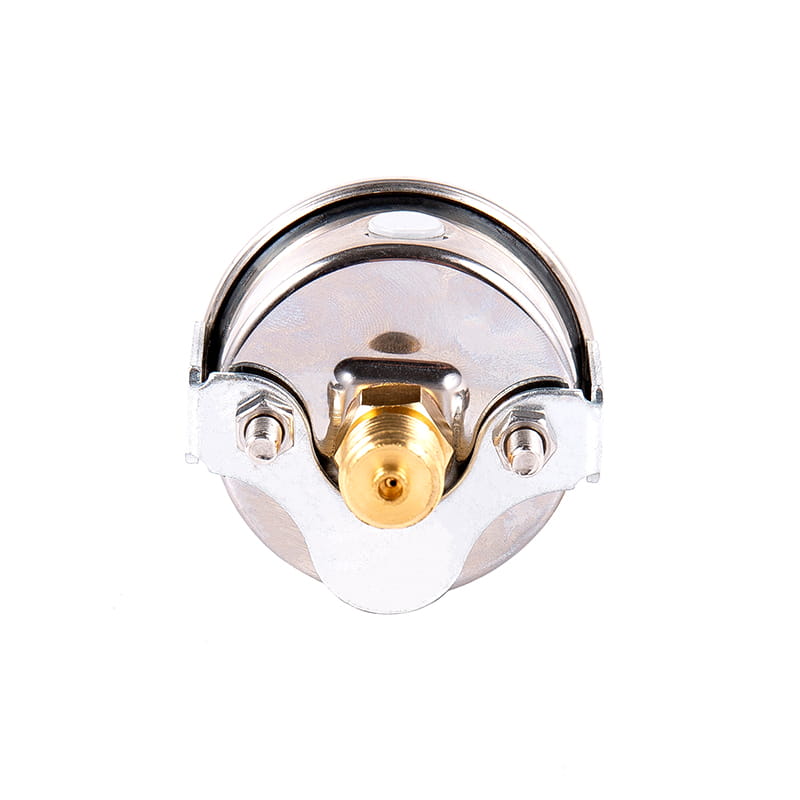

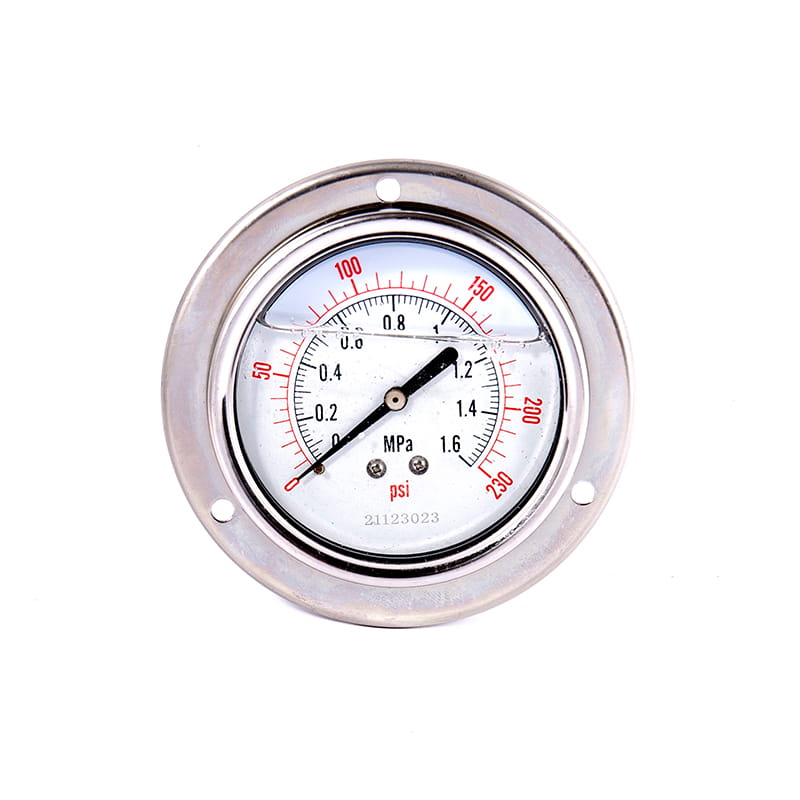

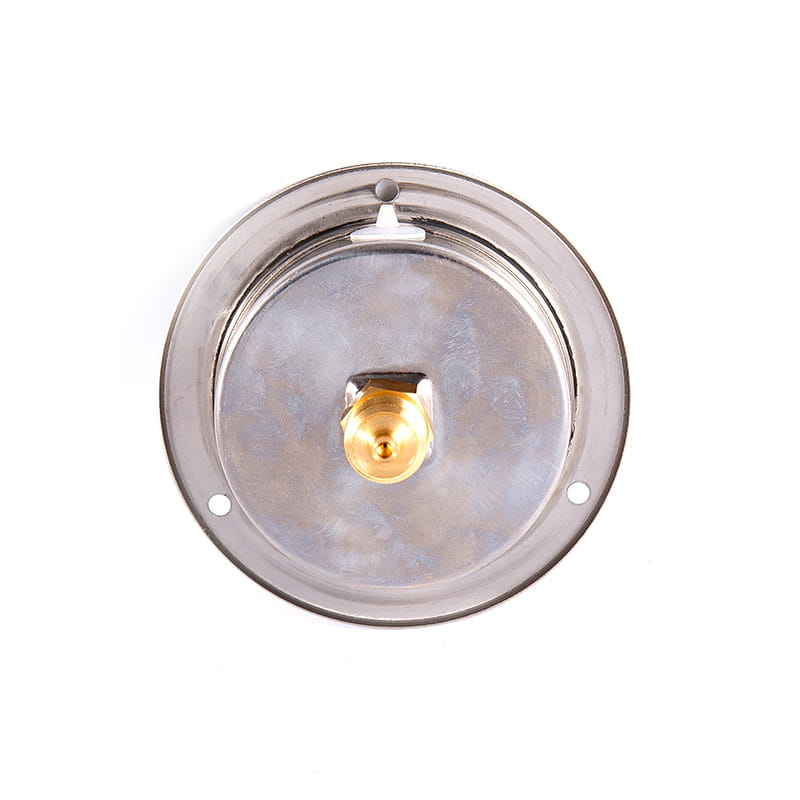

Eksenel eşmerkezli yerleştirme tipi (V)

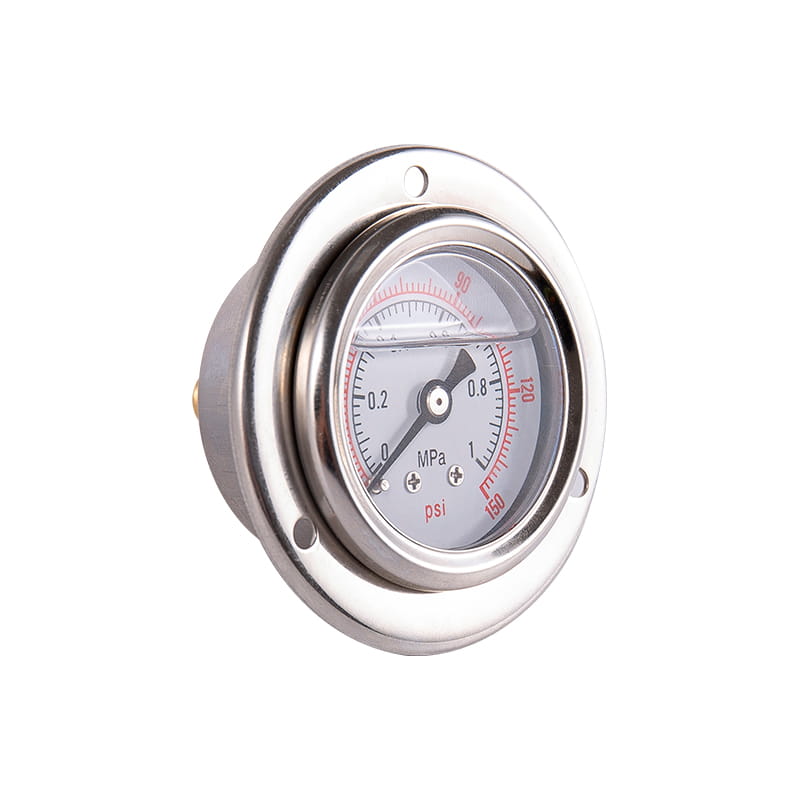

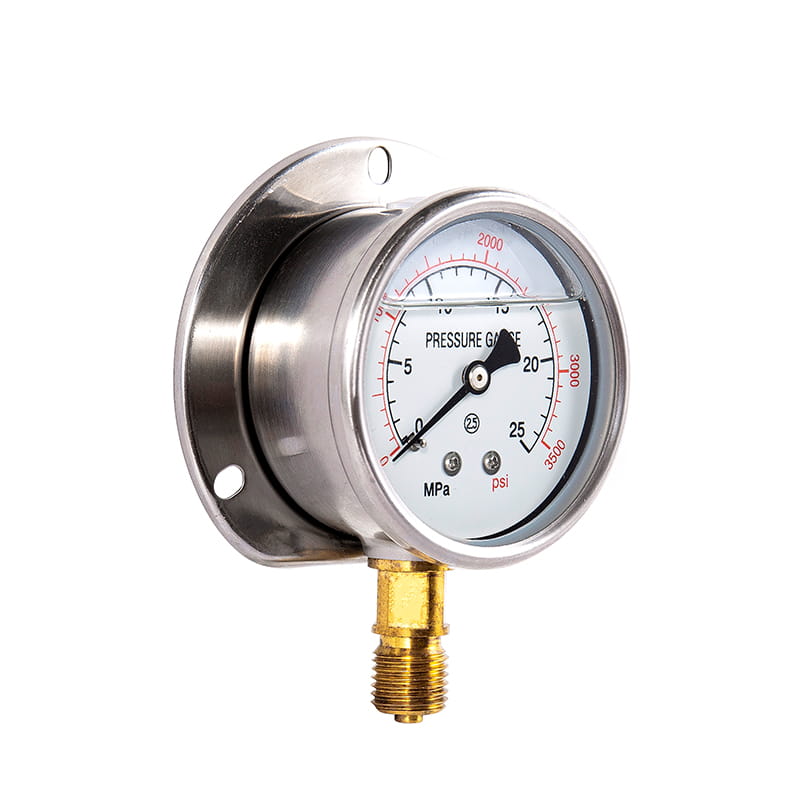

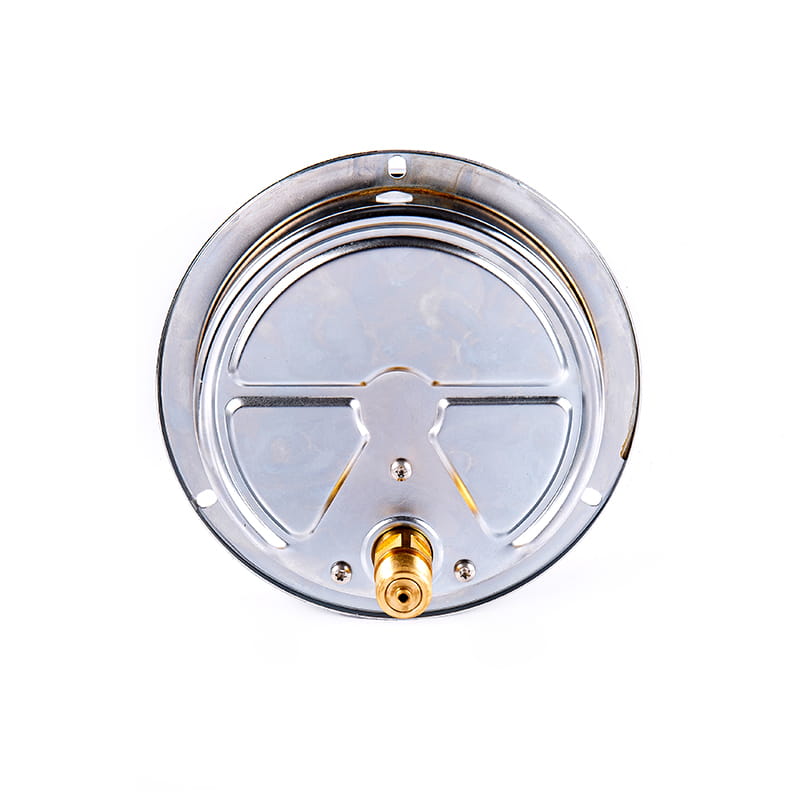

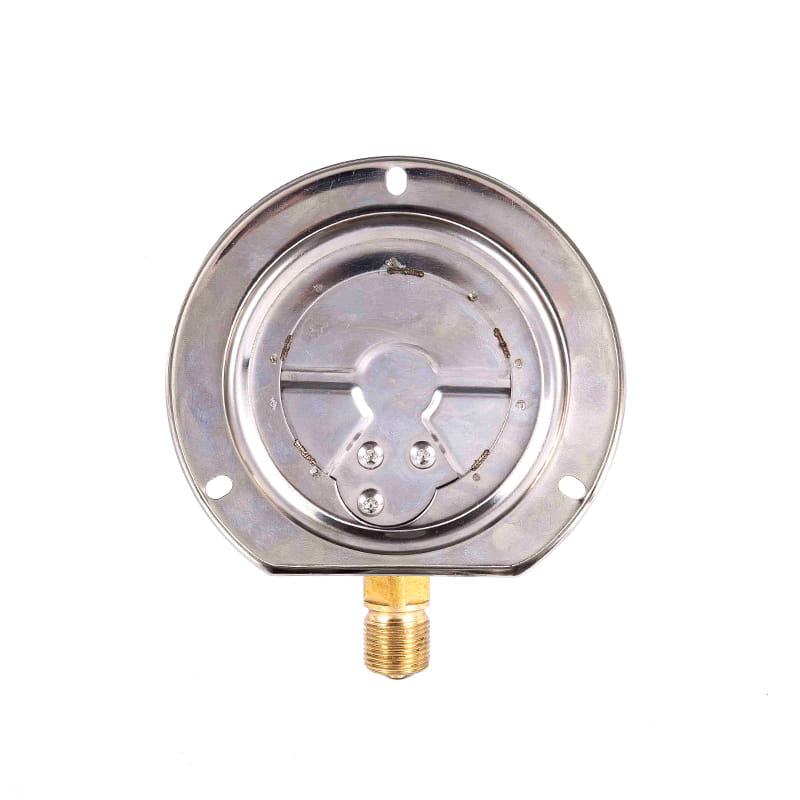

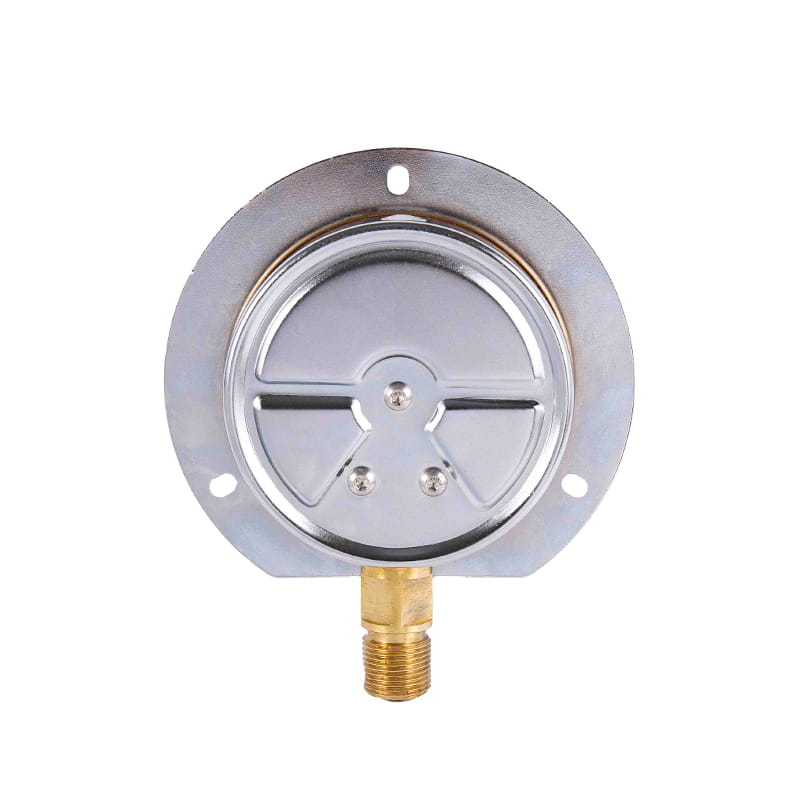

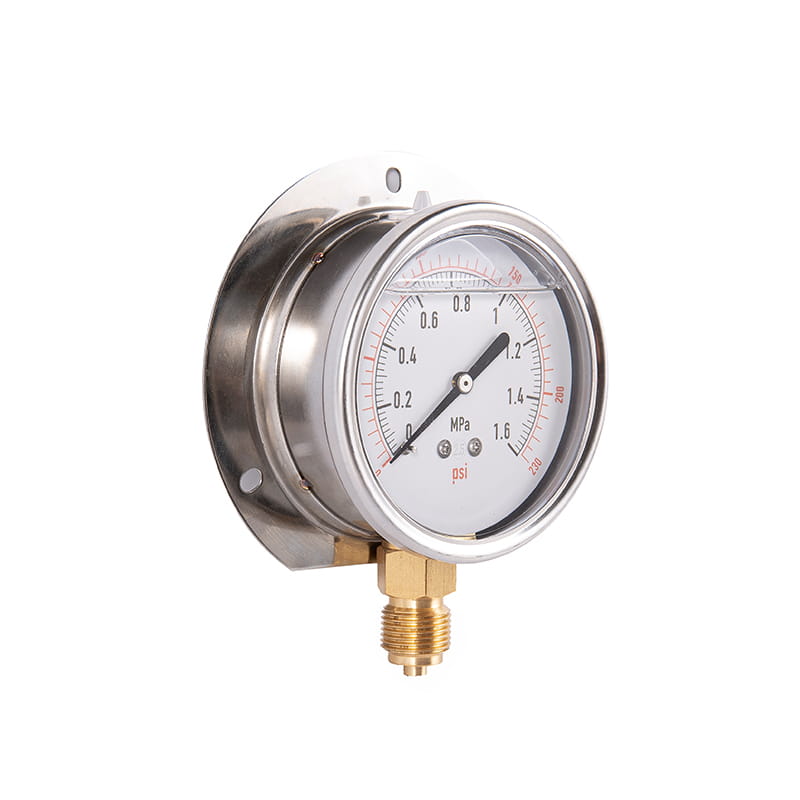

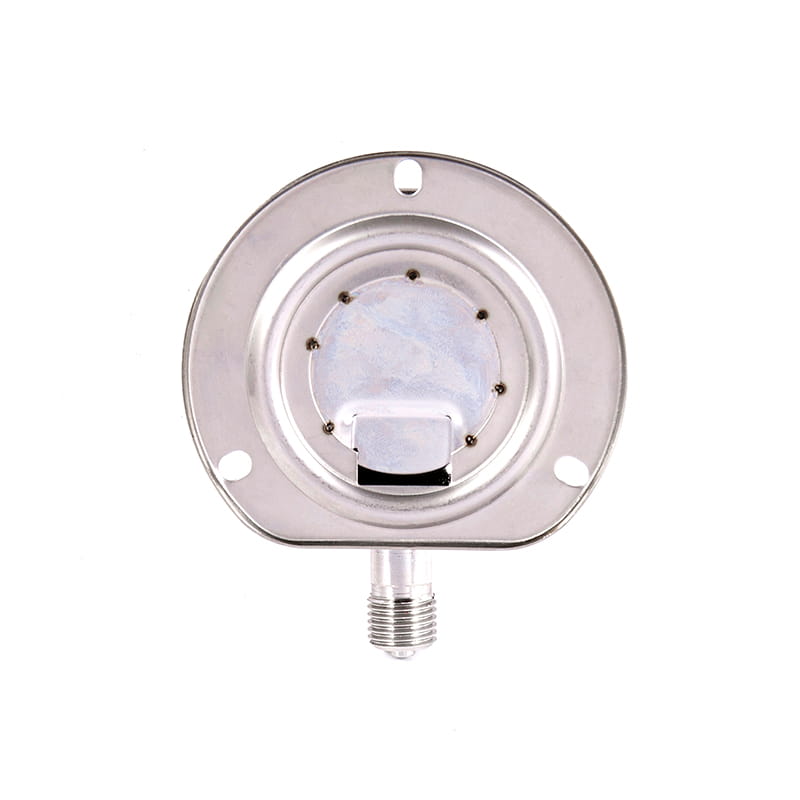

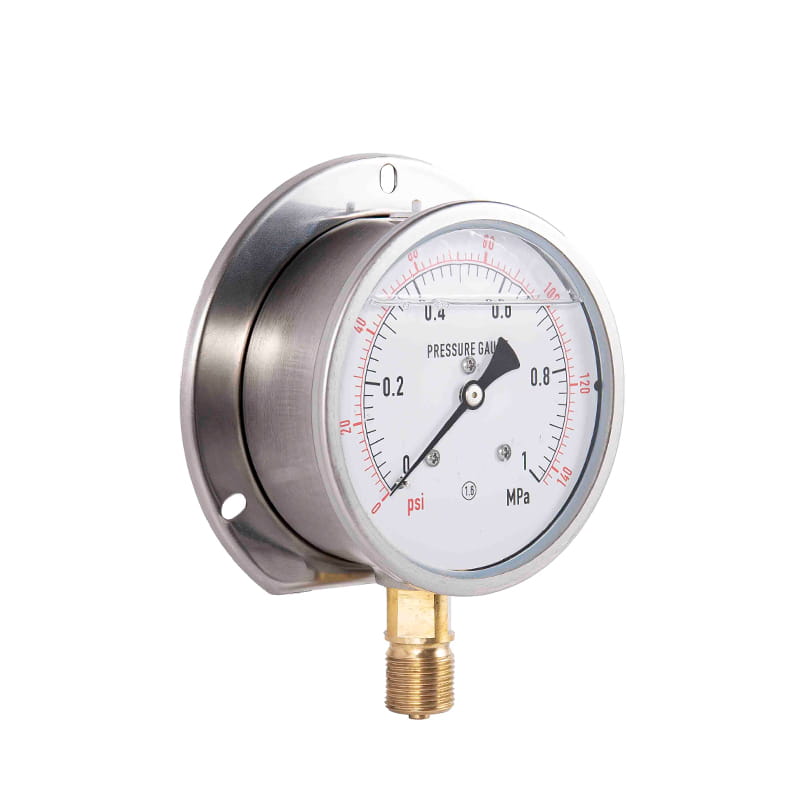

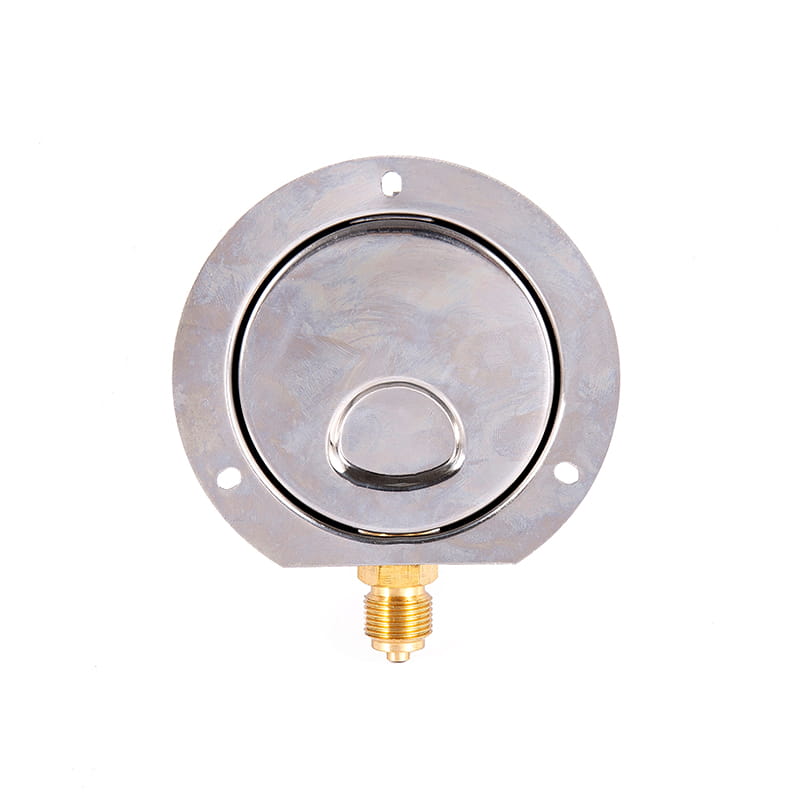

Radyal dışbükey tip (vi)

Model numarası	Genel Boyutlar （ mm ）
	A	B	C	D	D0	D1	D2	M
YB40 －Ⅰ	38	25	8.5	Φ 41	/	/	Φ 3.5	M10 × 1
YB40 －Ⅲ	45	26	/	Φ 41	/	/	Φ 3.5	M10 × 1
YB40 －Ⅴ	38	26	/	Φ 41	Φ 3.5	Φ 62	Φ 3.5	M10 × 1
YB50 －Ⅰ	50	29	9.5	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅲ	54	29	/	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅴ	47	29	/	Φ 52	Φ 4	Φ 72	Φ 4	M10 × 1
YB60 －Ⅰ	56	33	11	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅱ	61	32.5	18	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅲ	61	32.5	/	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅳ	55	32.5	18	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB60 －Ⅴ	55	32.5	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB60 －Ⅵ	56	33	11	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB75 －Ⅰ	67	32	10	Φ 75	/	/	Φ 5	M14 × 1.5
YB75 －Ⅲ	54	32	/	Φ 75	/	/	Φ 5	M14 × 1.5
YB75 －Ⅴ	54	32	/	Φ 75	Φ 5	Φ 91	Φ 5	M14 × 1.5
YB75 －Ⅵ	62	32	10	Φ 75	Φ 5	Φ 89	Φ 5	M14 × 1.5
YB100 －Ⅰ	90	48	15	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅱ	83	44	34	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB100 －Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB150 －Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅱ	92	52	55	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YB150 －Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
