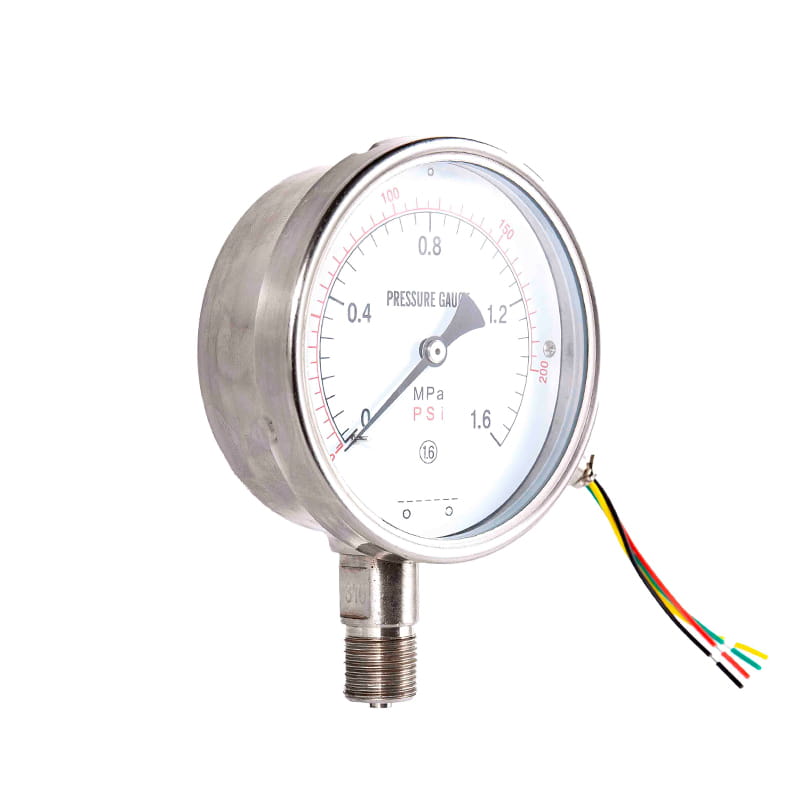

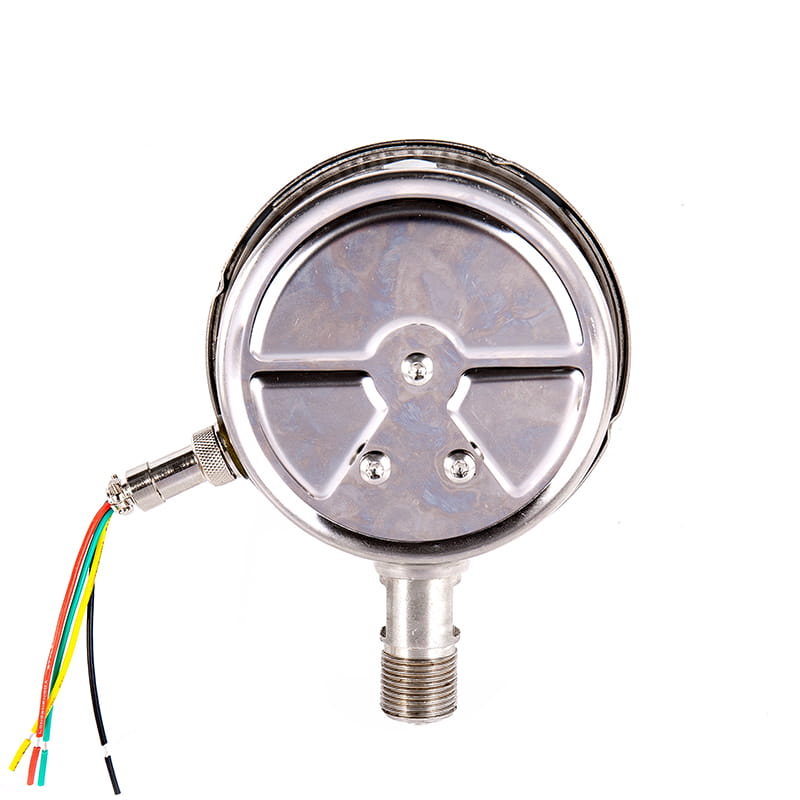

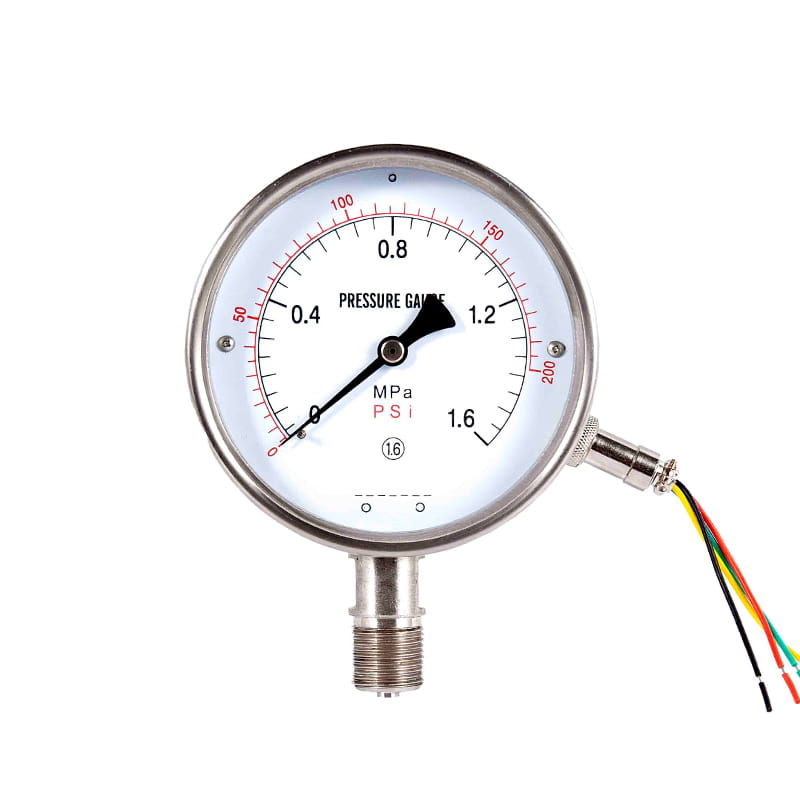

YTZ Serisi Direnç Uzak Basınç Göstergeleri

◆ Model: YTZ100, YTZ-150

◆ Uygulama: Bu tür bir alet, patlama tehlikesi olmadan sıvıların, gazların veya buharların basıncını ölçmek için uygundur, kristalleşme, katılaşma yok ve bakır ve bakır alaşımları üzerinde aşındırıcı bir etki yoktur.

Paslanmaz çelikten yapılmış, zayıf aşındırıcı, ancak patlayıcı olmayan, kristalize veya katılaşmayan sıvıların, gazların veya buharların basıncını ölçmek için kullanılabilir.

Sadece spottaki basınç değerini belirtmekle kalmaz, aynı zamanda ölçülen basınç değerini, merkezi tespit ve uzaktan kumanda gerçekleştirecek şekilde, cihazın içine ayarlanan senkron potansiyometre aracılığıyla elektrikli ölçüm noktasındaki ikincil cihaza iletir.
◆ Şok geçirmez tip basınç göstergesi yapmak gerekiyorsa, gliserin veya silikon yağı ile doldurulabilir.

Teklif Alın

◆ Teknik parametreler:

Model		YTZ100		YTZ150
Nominal çap		F 100		F 150
sessizlik istemek tip stil	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Takma iş parçacıkları		M20 × 1.5
Doğruluk sınıfı		1.6
Ölçüm aralığı （ MPa ）		Gerçek uzay: -0.1 ~ 0 Basınç Vakumu: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Basınç: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Çevresel Kullanım Koşulları		Sıcaklık: -25 ° C ~ 55 ° C; Göreceli nem: 5 %~ 85 %
Elektrik parametreleri		★ Çalışma Voltajı: Terminaller arasında ① ve ② ≤6V DC ★ Başlangıç Direnç Değeri: 3 ～ 20Ω ★ Dolap Direnç Değeri: 310 ～ 370Ω veya 340 ～ 400Ω (Başlangıç direnci değerinin ölçümü ve tam direnç değeri 1 Ve 2 terminaller)
Kablolama		1	2		3
		Direnç Başlangıç	Direniş biter		Fırça uçları
Titreşim Direnç Derecesi		V · H · 3
Giriş koruması		IP54
Standardı uygulamak		JB/T 10203
Not: Ortak iş parçacığı, kullanıcı gereksinimlerine göre boru ipliğine veya konik boru ipliğine yapılabilir (bkz. Seçim Kılavuzu). .

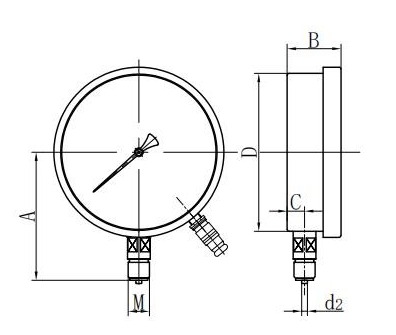

Radyal Doğrudan (I.)

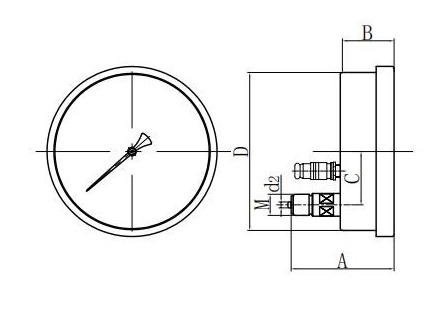

Eksenel Eksantrik Doğrudan (II.)

Eksenel eksantrik floş montaj (iv.)

Radyal dışbükey montaj (vi.)

Model	Boyutlar ( mm )
Model	A	B	C	T	D0	D1	D2	M
YTZ100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
YTZ100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
YTZ100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
YTZ150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
