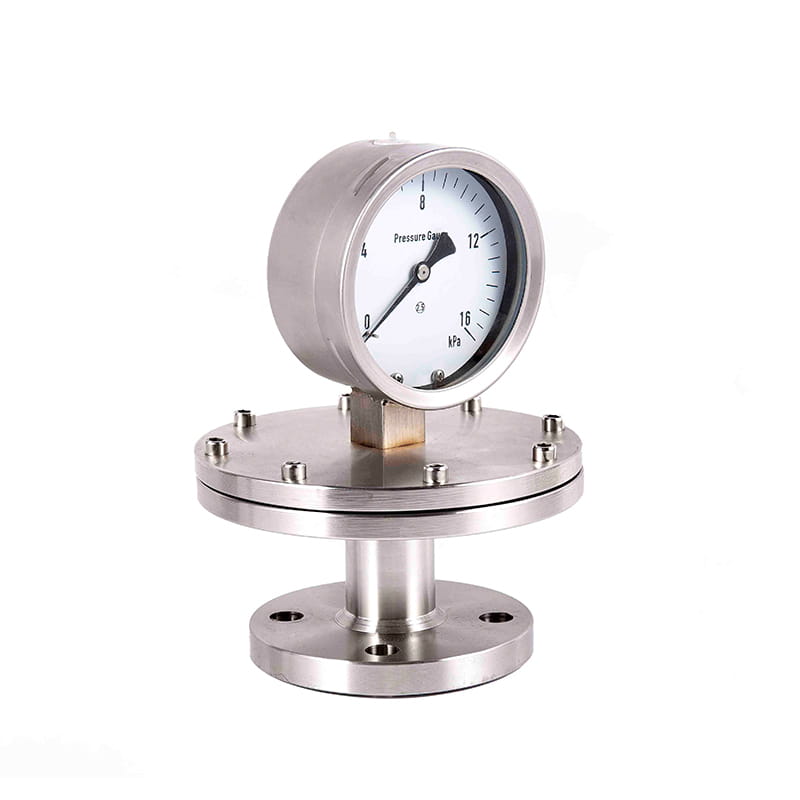

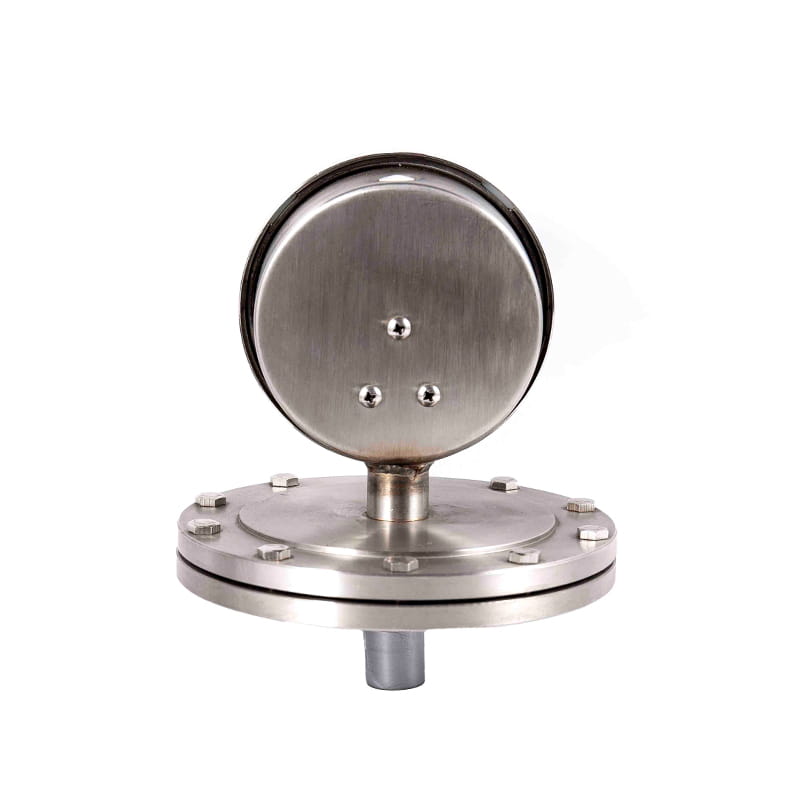

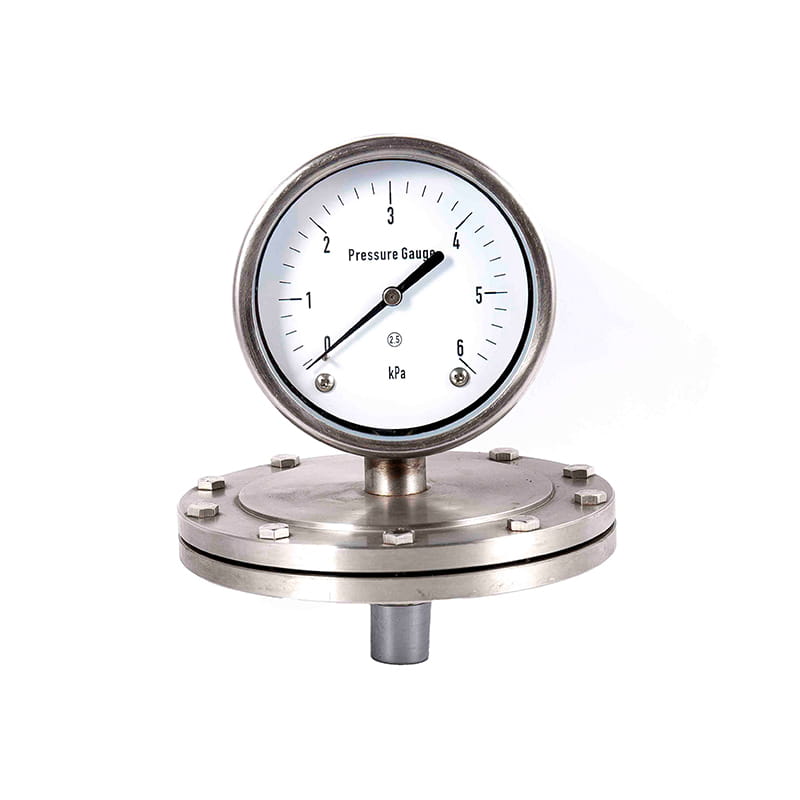

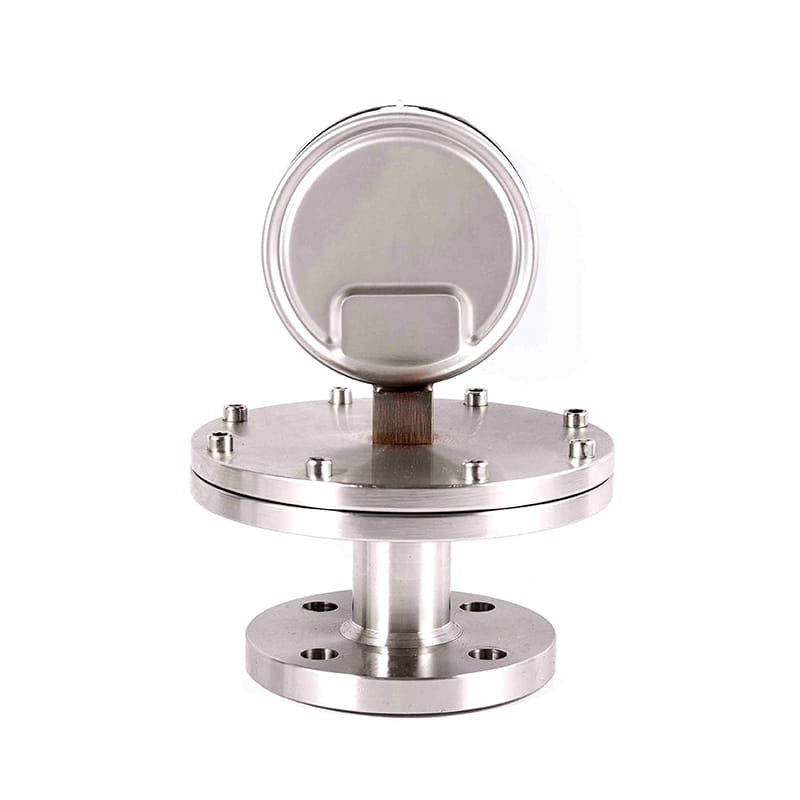

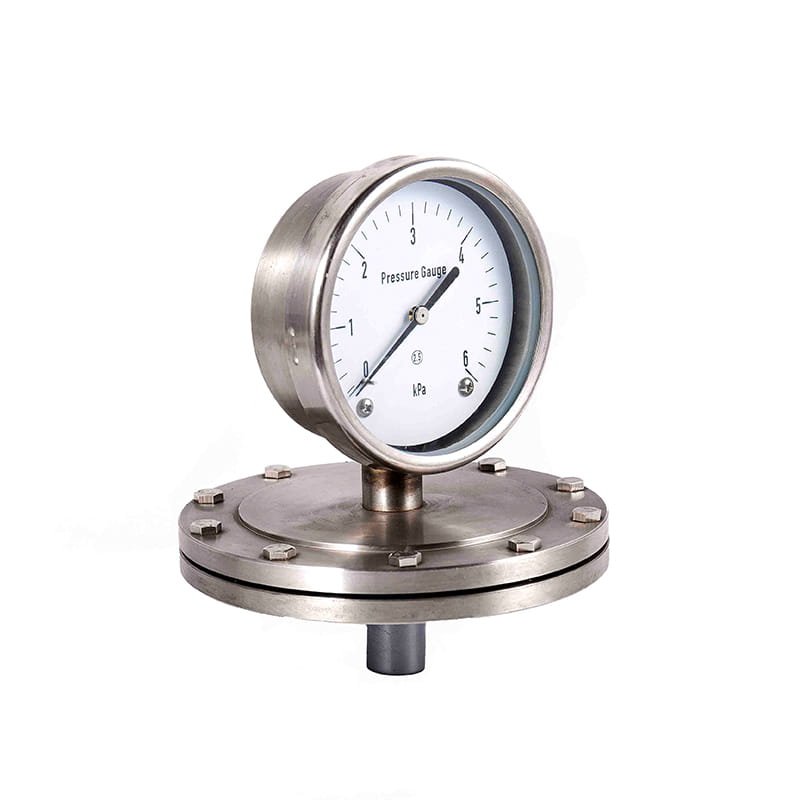

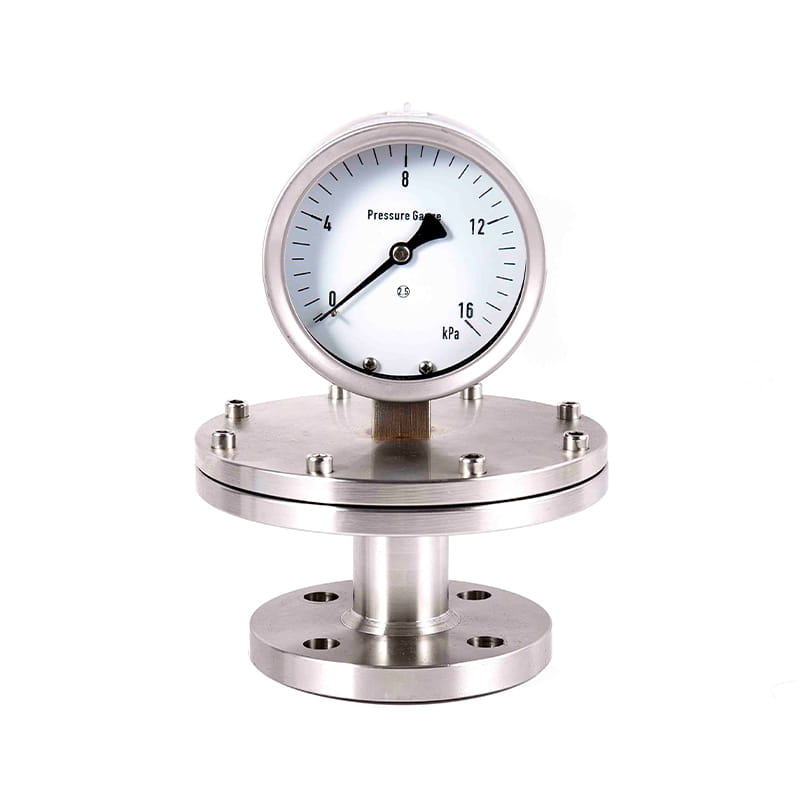

◆ Model: Yp100-L YP150-L YP100-F YP150-F
◆ Teknik parametreler:
| Model | YP100-L 、 YP100-F | YP150-L 、 YP150-F |
| Nominal çap | F 100 | F 150 |
| Doğruluk sınıfı | 2.5 | |
| Ölçüm aralığı （ KPA ） | Negatif basınç: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0 Pozitif Basınç: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 Pozitif ve negatif basınç: -0.8 ~ 0.8 -1.2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 | |
| Ölçüm aralığı （ MPa ） | Vakum: -0.1 ~ 0 Basınç Vakumu: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Basınç: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 | |
| Ortam sıcaklığı kullanın | -40 ℃～ 70 ℃ | |
| Diyafram malzemesi | OCR18ni12mo2ti ; Sus316 ; | |
| Montaj türü | Dişli ( L ); Flanş ( F ), ( F1 ) | |
| Titreşim Direnç Derecesi | V · H · 2 | |
| Giriş koruması | IP64 | |
| Standardı uygulamak | JB/T 5491 | |

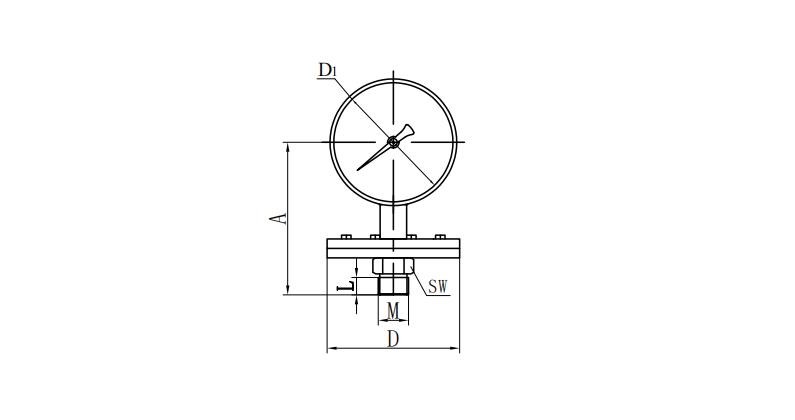

◆ Dış boyutlar:
Dişli ( L )
| Model | Boyutlar ( mm ) | |||||
| A | D | D1 | Sw | L | M | |
| YP100-L | 135 | Φ 97.5 Mikropresür φ 165 | 110 | 27 | 20 | M20 × 1.5 |
| YP150-L | 160 | 160 | 27 | 20 | M20 × 1.5 | |
| Not: Ortak iş parçacığı ( M ) kullanıcı gereksinimlerine göre boru ipliğine veya konik boru ipliğine yapılabilir (bkz. Seçim Kılavuzu). . | ||||||
