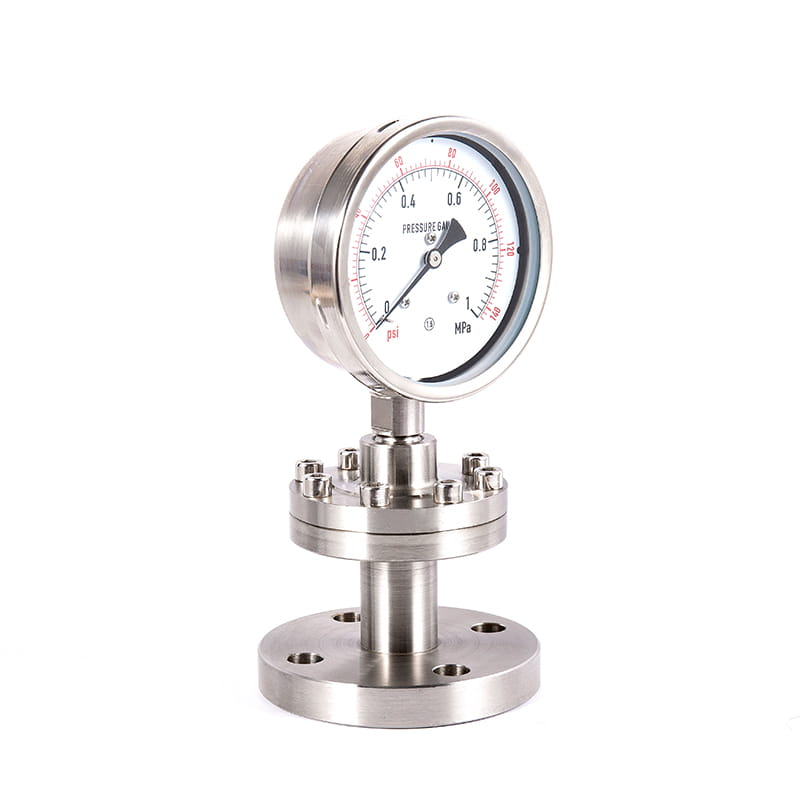

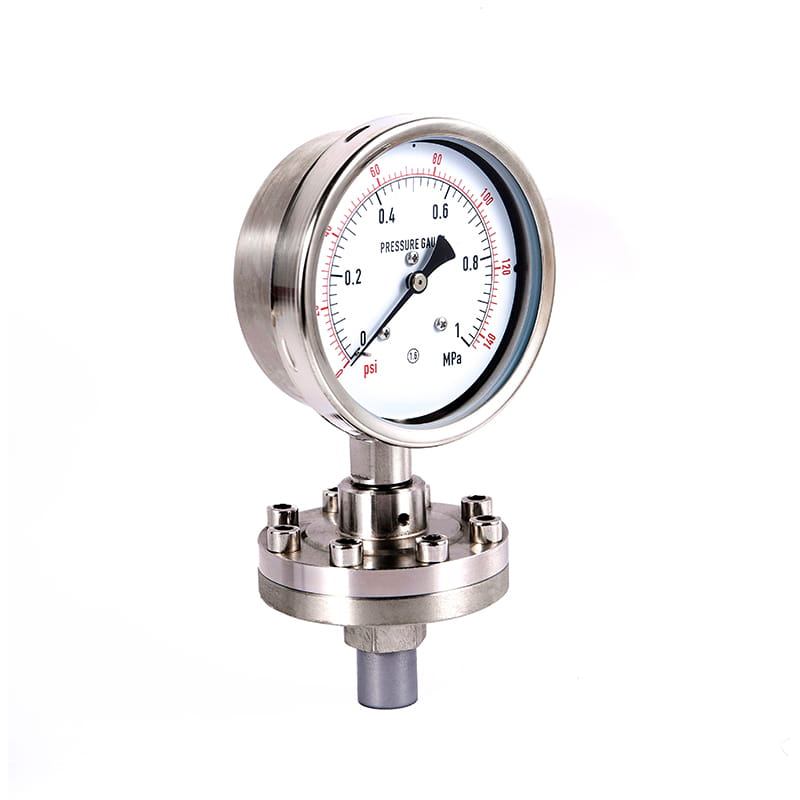

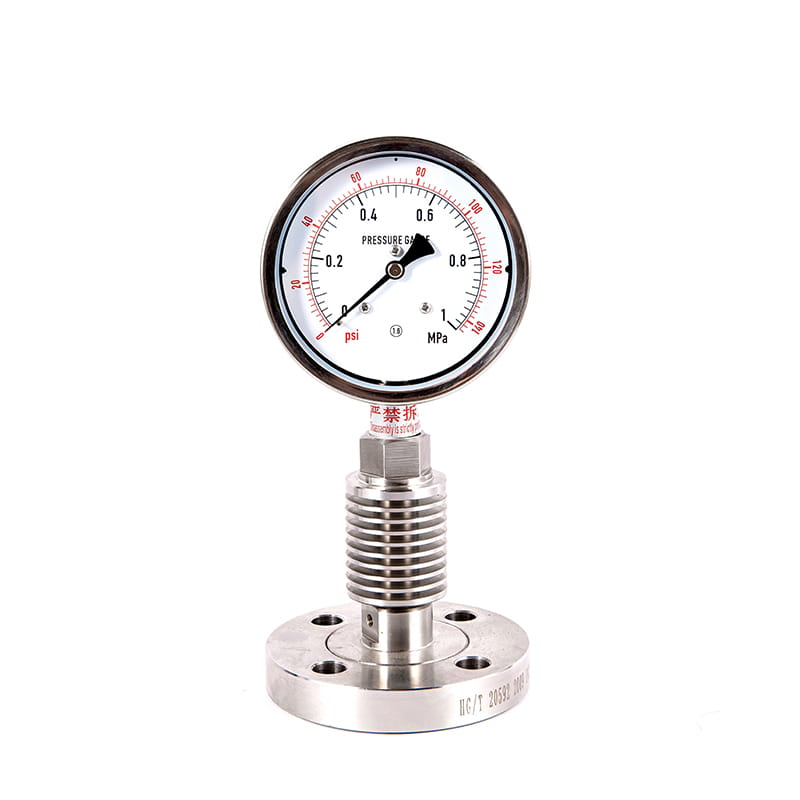

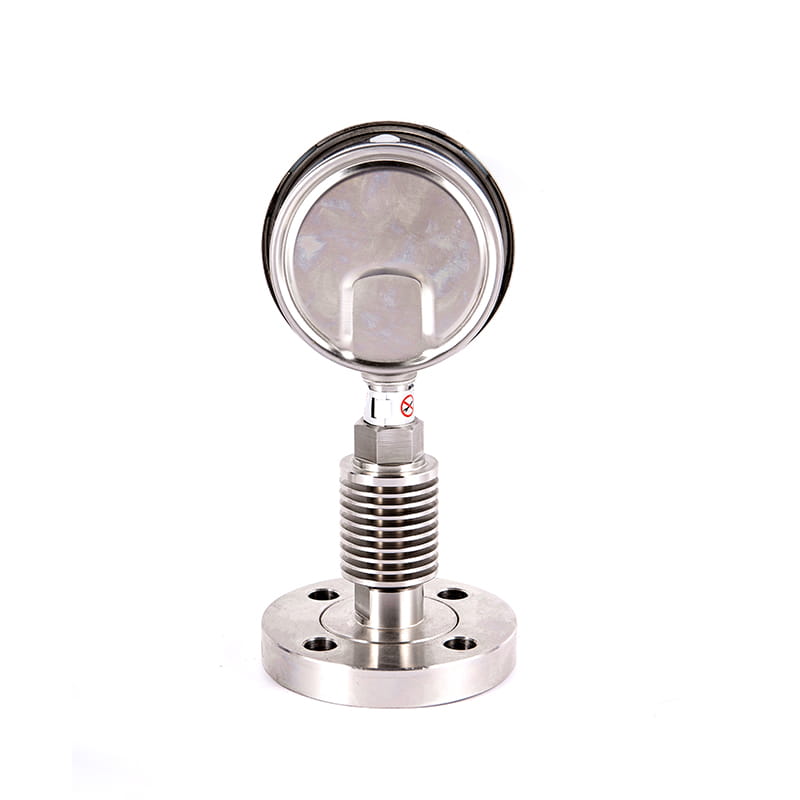

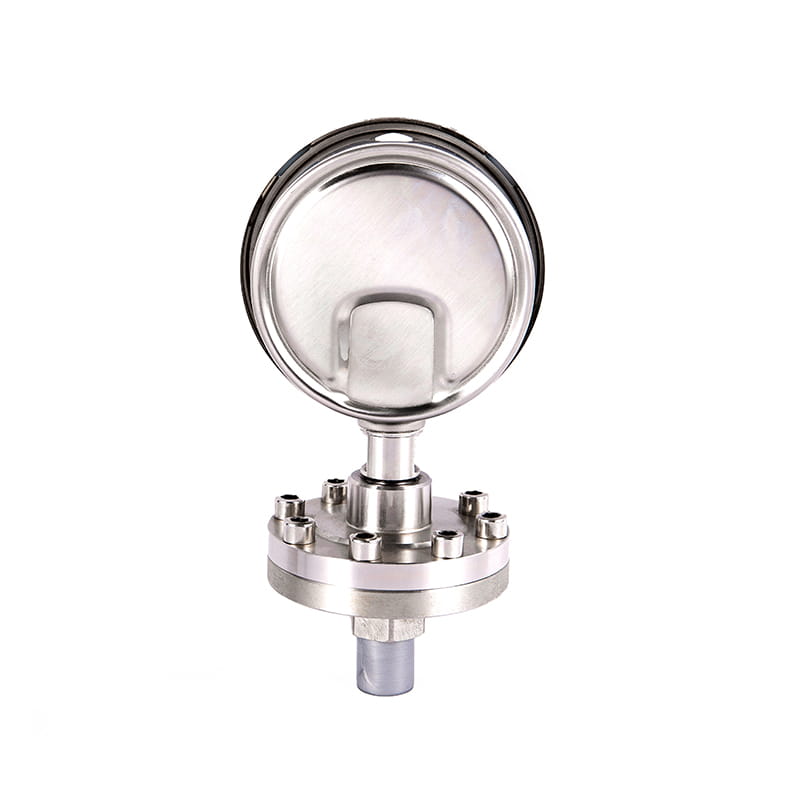

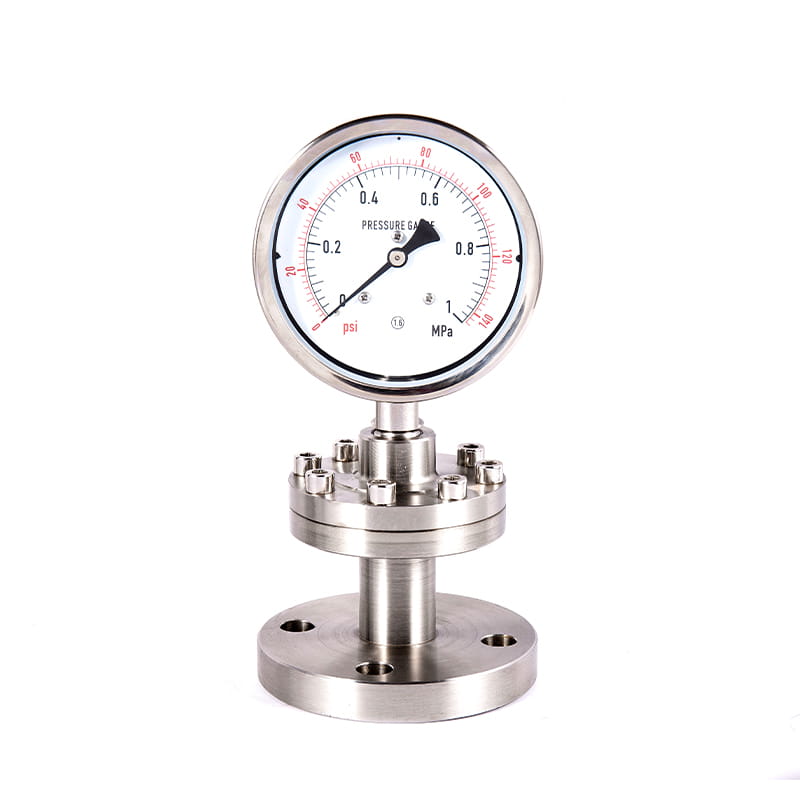

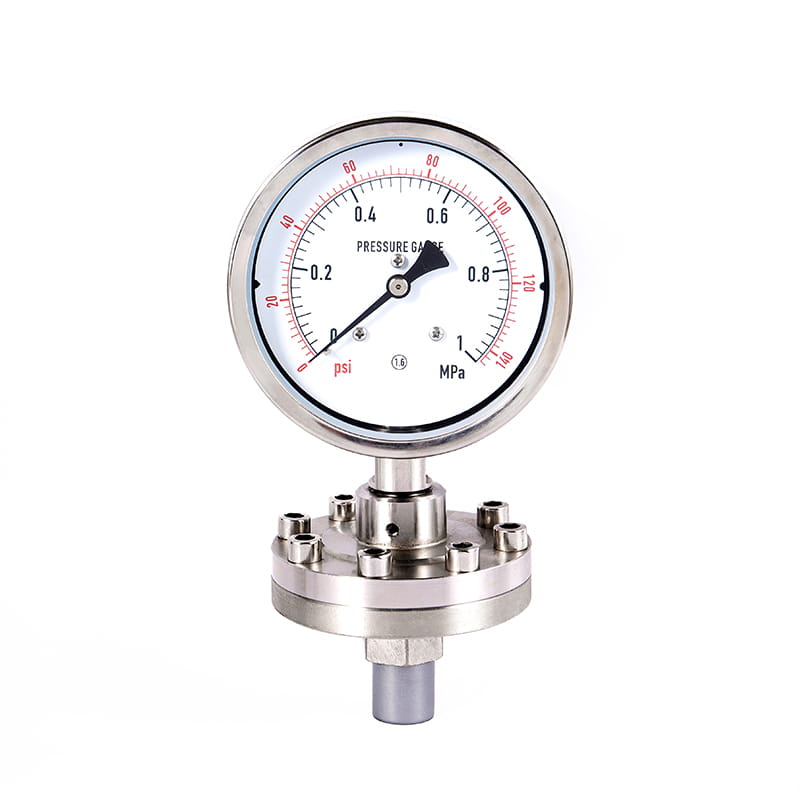

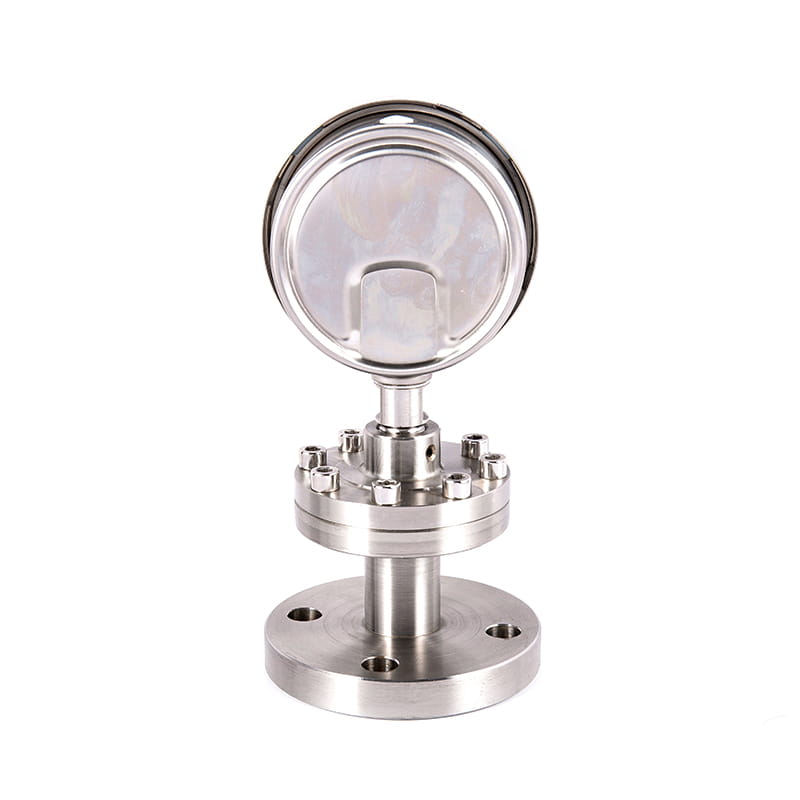

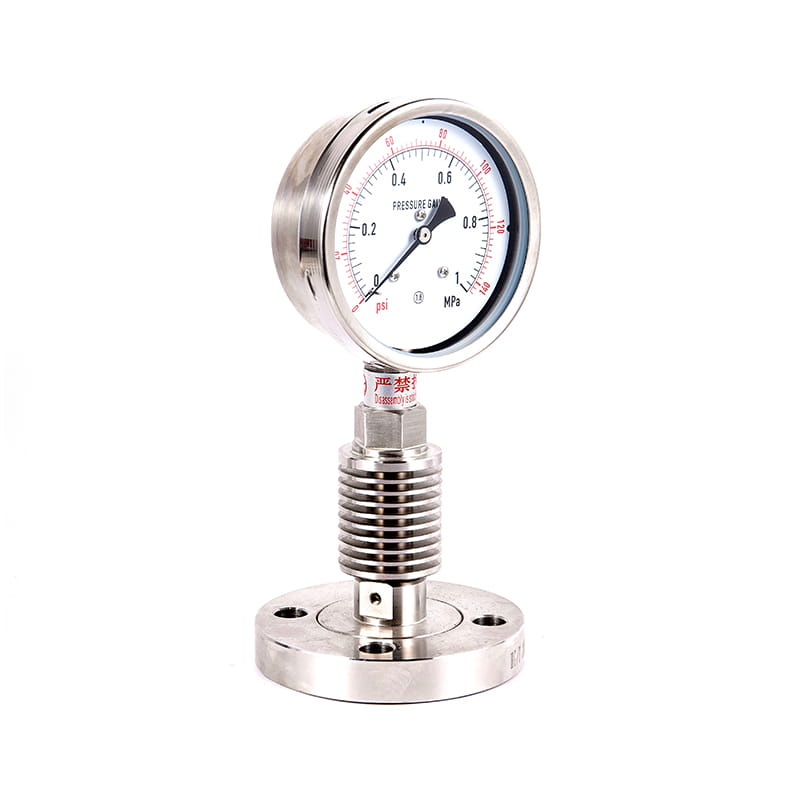

◆ Model: Y¨-ML Y¨-MF Y¨-MG Y¨-MZ Y¨-MK Y¨-MN Y¨-MS
◆ Uygulama: Dolaylı ölçüm yapısı nedeniyle, diyafram basınç göstergesi, yüksek viskozite, kristalleşmesi kolay, güçlü korozyon ve yüksek sıcaklık ile sıvı, gaz veya granüler akan katıların basıncını ölçmek için uygundur. İzolasyon diyaframı, çeşitli farklı aşındırıcı ortamlara uyum sağlamak için çeşitli malzemelere sahiptir.
Bu aletler esas olarak kimyasal lif, sentetik lif, petrol, boyama, alkali, asit, gıda, ilaç, inşaat, madencilik, eritme ve diğer endüstrilerde kullanılır.

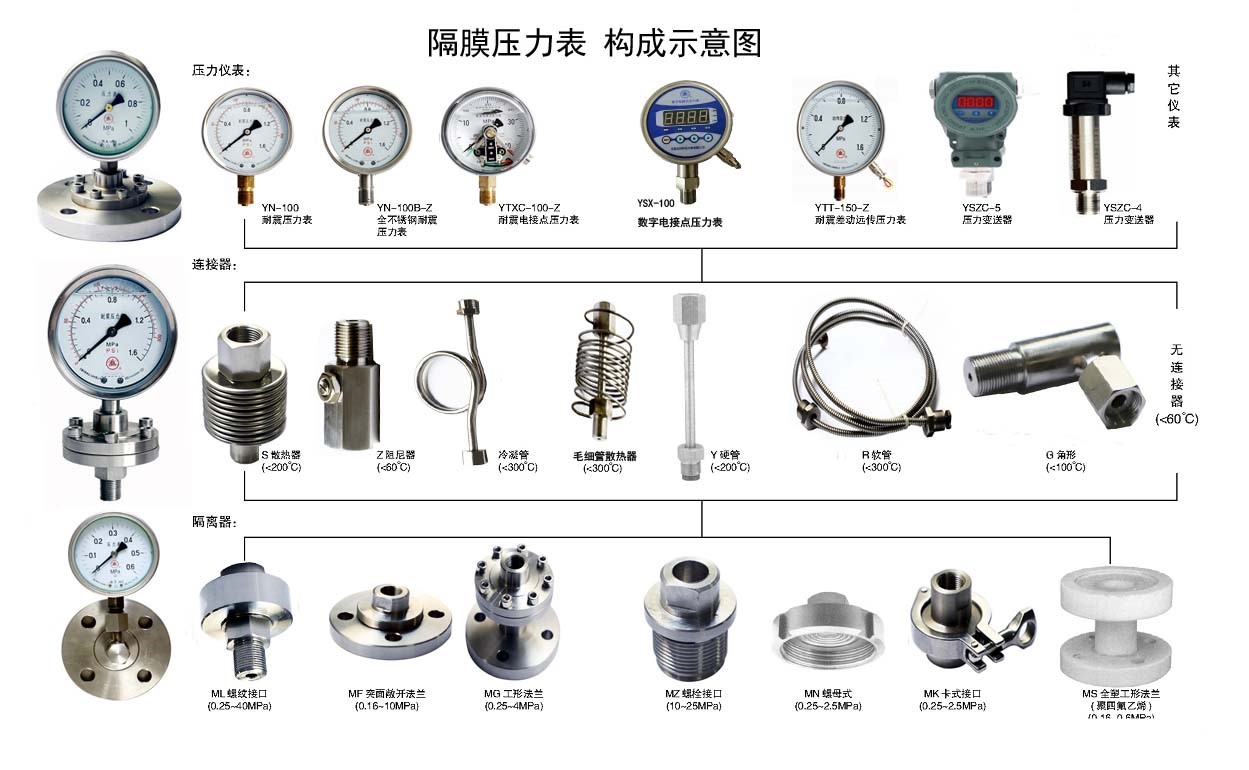

Bu tür bir aletin gösterge kafası çeşitli seride kullanılabilir: genel basınç göstergesi, şoka dayanıklı basınç göstergesi, çeşitli elektrik temas basıncı göstergesi, çeşitli şoka dirençli elektrik temas basıncı göstergesi, basınç verici, uzaktan basınç göstergesi, dijital basınç göstergesi, basınç kontrolörü vb.
◆ Yapı prensibi:
Bu enstrüman dolaylı ölçümdür. İzolasyon Diyaframı Deformasyonu Ölçülen ortamın basıncı altında, sızdırmazlık sıvısı basınçlandırılır ve basınç basınca iletilir.
Sızdırmazlık sıvısı basınçlandırılır ve basınç, ölçülen orta basıncın değerini gösteren algılama cihazına yapılır. .
◆ Teknik parametreler ：
| Metre kafa modeli | Çeşitli basınç aletleri, basınç vericileri, basınç denetleyicileri, vb. | |||
| Doğruluk sınıfı | 1.6 ； 2.5 | |||
| Doğruluk sınıfı （ MPa ） | 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 | |||
| Diyafram malzemesi | takma adlar | Malzeme | takma adlar | Malzeme |
| 1 | 0CR18ni12mo2 | 5 | Hastelloy C (H276C) | |
| 2 | Sus304 | 6 | Monel Alaşım (Cu30ni70) | |
| 3 | Sus316 | 7 | Tantal (TA) | |
| 4 | Sus316L | 8 | Floroplastik (PTFE) | |
| İzolatör malzemesi | 1CR18ni9; 304; 316; 316l; F4; PVC, vb. | |||
| Sızdırmazlık Conta Malzemesi | Nbr; Tıbbi silikon kauçuk; PTFE; Grafit; Floroelastomer; vesaire. | |||
| İletim sıvısının doldurulması | Metil silikon yağı, bitkisel yağ, gliserin, florlu yağ, vb. | |||
| sıcaklık etkisi | İletken sıvının termal genleşmesi ve diyaframın sertliği sıcaklıkla ilişkili olduğundan, çalışma sıcaklığı 20 ± 5 ° C'den saptığında hata değeri%0.1/° C'dir. | |||
| korozyon koruması | Bu performans, çevrenin korozyon özelliklerini ve ölçüm ortamını içerir ve izolatör, diyafram tabakası ve sızdırmazlık yıkayıcısının malzemesi kullanım koşullarına göre seçilebilir. | |||
| seviye farkı | Hortum bağlı diyafram basınç göstergesi Montajda Ölçüm noktası ve basınç göstergesi farklı yüksekliklerde ise, basınç farkı △ p tarafından üretilen sıvı seviyesi farkı, cihazın ölçülen değerini etkileyecektir: △ p = Sızdırmazlık sıvı × sıvı seviyesi farkının spesifik ağırlığı. | |||
| Uygulama Standartları | JB/T 8624 | |||
| Not: 1, konektör dişi kullanıcı gereksinimlerine göre özelleştirilebilir; 2 、 Flanşın Bağlanması Kullanıcı Gereksinimleri Flanş Standardına göre özelleştirilebilir. | ||||

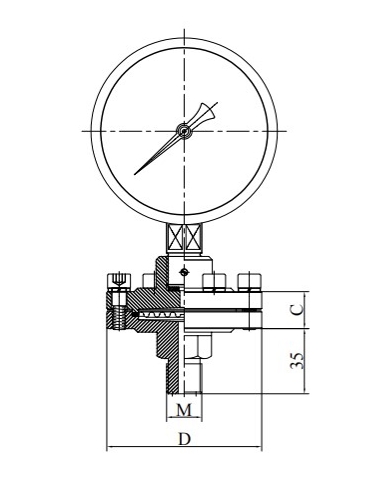

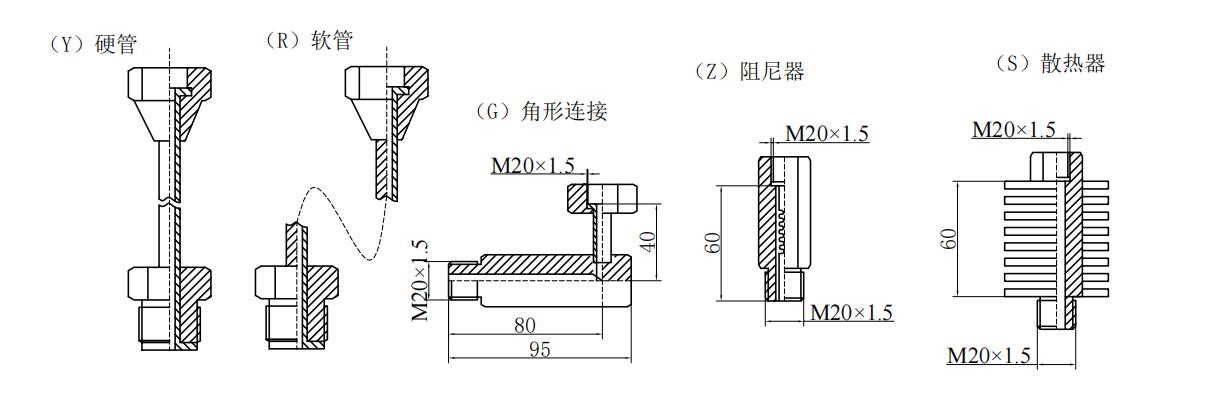

◆ İzolatör tipi boyutu ve kurulum şeması:
| (Ml) dişli arayüz | (MF) Açık yüz flanşı |
