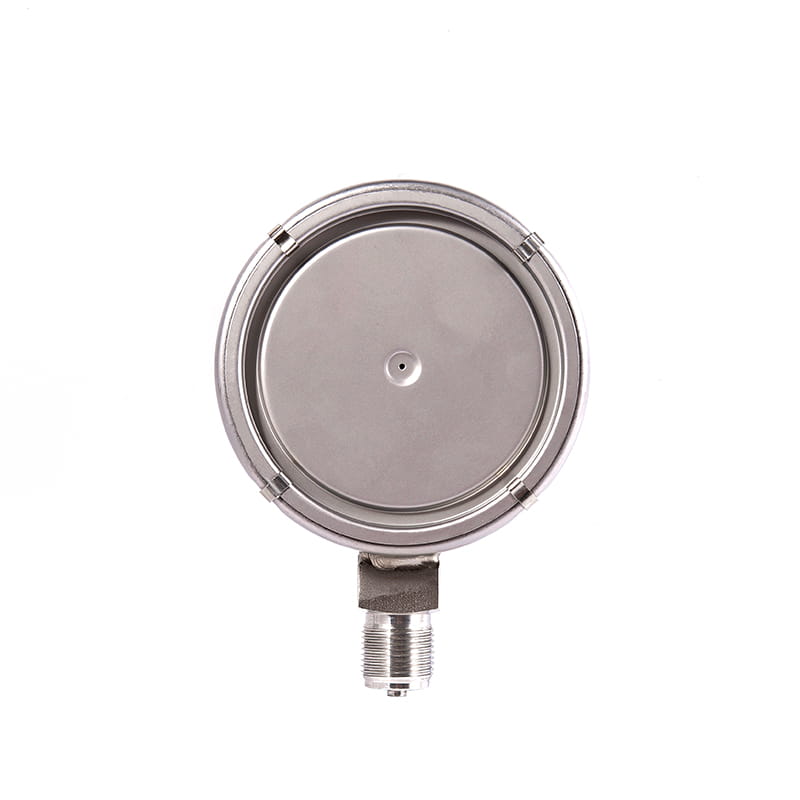

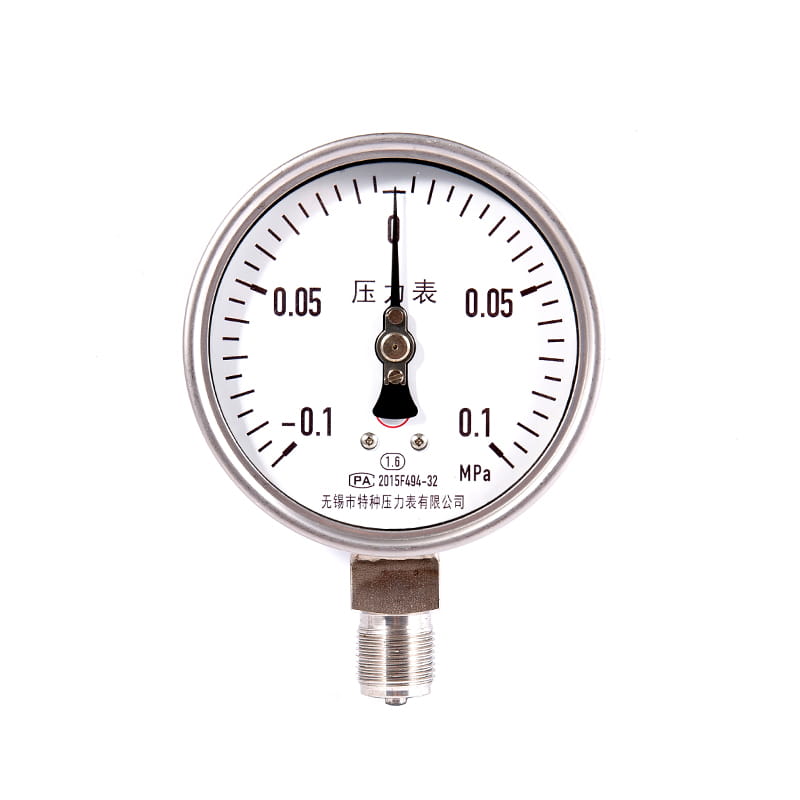

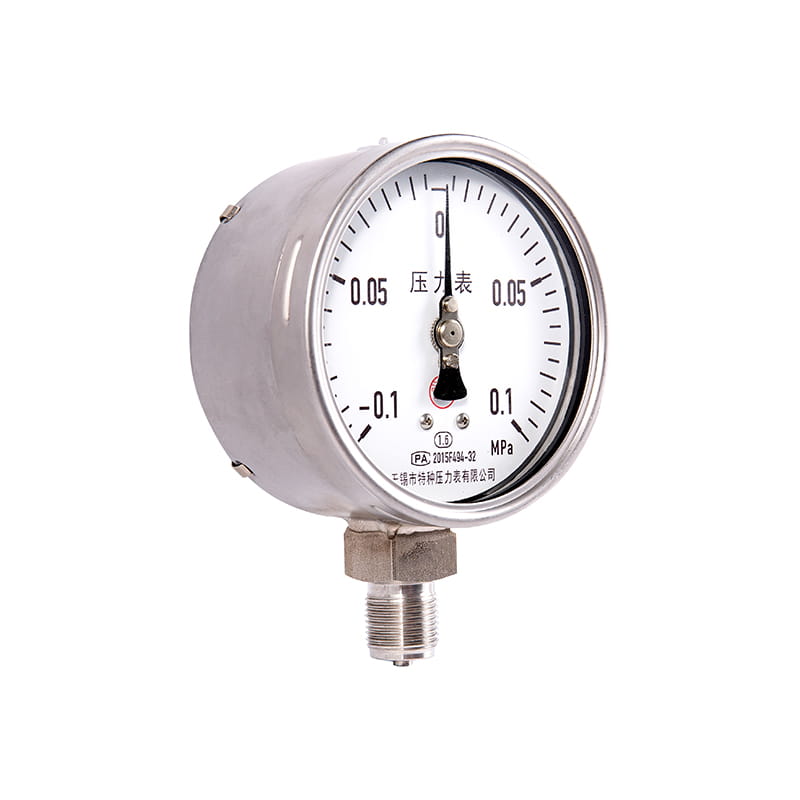

◆ Model: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150
◆ Kullanım: Bu göstergelerin tümü, operatörlerin ve ekipmanların ve tesislerin aşırı yüklenmesinin neden olduğu rüptür nedeniyle, iç güvenlik bölümü ve basınç tahliye delikleri, operatörlerin ve ekipmanların ve tesislerin aşırı yüklenmesinin neden olduğu yırtılma nedeniyle, sıvı dolu bir durdurucu ve bir iç kompansa diyaframı ile doldurulabilen, site ile doldurulabilen, üstte aşırı basınç salgılamak için paslanmaz çelikten yapılmıştır. Sıvı dolu güvenlik göstergeleri, titreşime dayanıklıdır, titreşim nedeniyle göstergenin iç kısmına zarar verir ve aşınma ve korozyonu en aza indirmek için iç bileşenlerin yağlanmasıdır.
Bu göstergeler sondaj, rafinasyon, kimyasal, gıda, ilaç, deniz, açık deniz petrol platformları ve diğer endüstrilerde yaygın olarak kullanılmaktadır. .
| model numarası | YQ60 | YQ100 | YQ150 | |
| Nominal çap | Φ 60 | Φ 100 | Φ 150 | |
| Kurulum formu | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Bağlayıcı diş | M14 × 1.5 | M20 × 1.5 | ||
| Doğruluk sınıfı | 2.5 | 1.6 | ||
| Ölçüm aralığı （ MPa ） | Boş: -0.1 ～ 0 Basınç Vakumu ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Basınç: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Çevresel Kullanım Koşulları | Temp ： -40 ℃～ 70 ℃ | |||
| titreşim derecesi | V · H · 3 | |||
| Borden Tüp Malzemesi | OCR18ni12mo2ti ； Sus316 ； Sus316L | |||
| Kasa ve konektör malzemesi | 1cr18ni9ti ； Sus304 | |||
| koruma sınıfı | IP65 | |||
| Uygulama Standartları | GB/T1226 | |||
| Not: 1. Ortak iş parçacıkları kullanıcı gereksinimlerine göre özelleştirilebilir. | ||||
◆ Dış boyutlar:

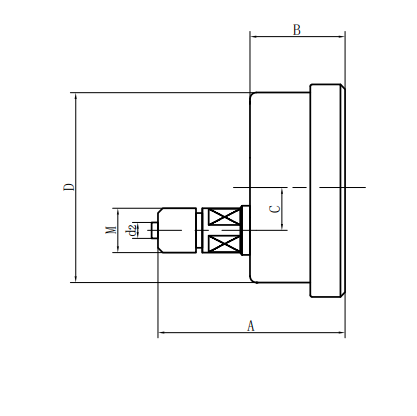

| Radyal Doğrudan Tip (ⅰ) | Eksenel eksantrik doğrudan tip (ⅱ) |

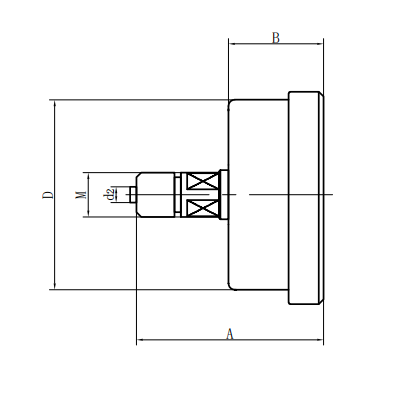

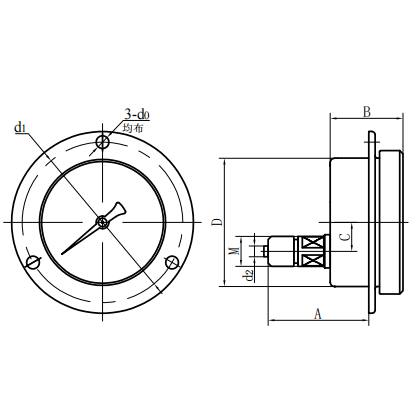

| Eksenel eşmerkezli doğrudan tip (iii) | Eksenel eksantrik ekleme tipi (IV) |

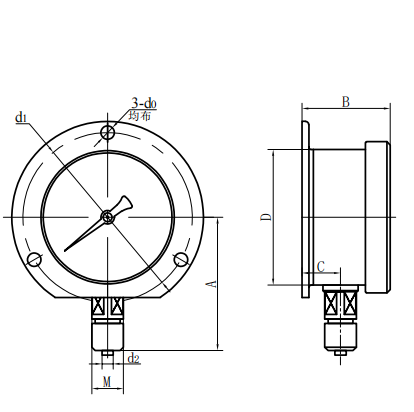

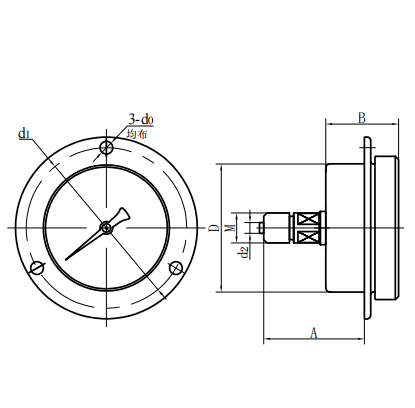

| Eksenel eşmerkezli yerleştirme tipi (V) | Radyal dışbükey tip (vi) |
| model numarası | Genel Boyutlar （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YQ60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YQ60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YQ60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
