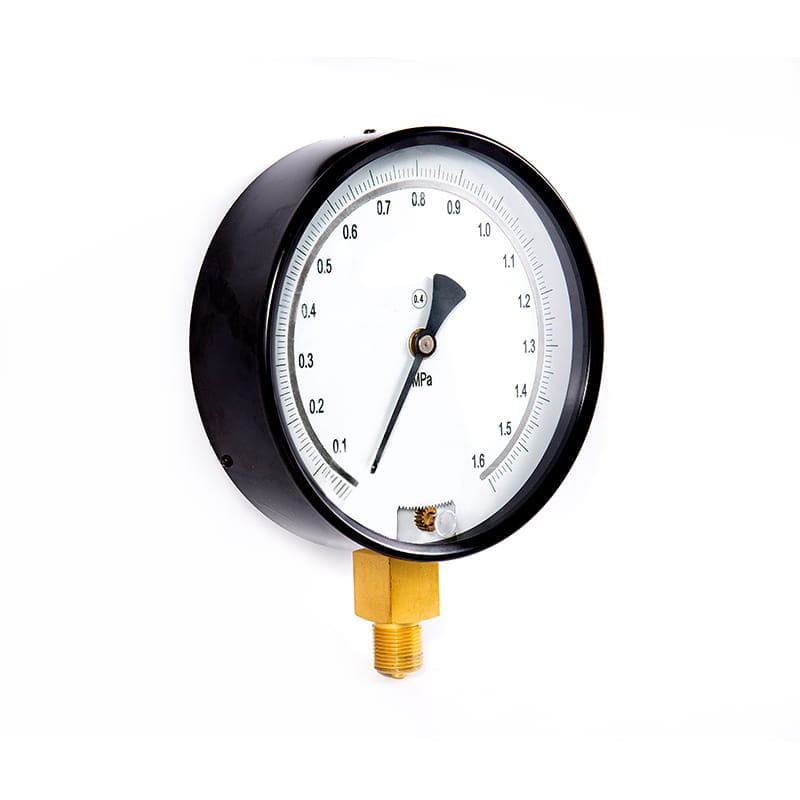

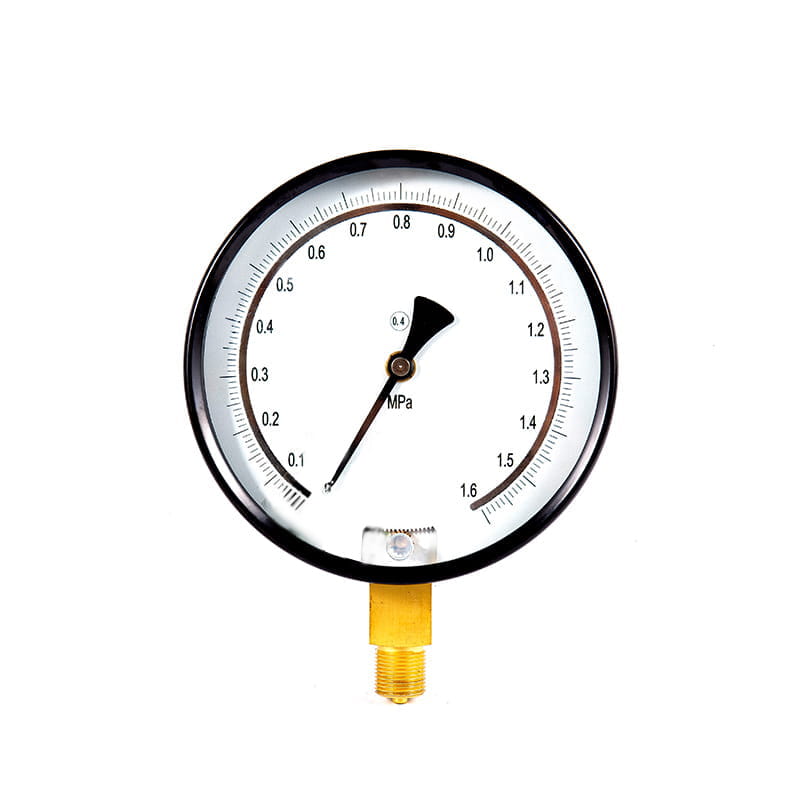

◆ Model: YJ150 YJ150A
◆ Kullanım: Bu enstrüman serisi esas olarak endüstriyel veya sivil sıradan basınç göstergelerini kalibre etmek için kullanılır. Ayrıca, işlem bölgesindeki bakır alaşım ve alaşım yapısal çelik gibi korozif olmayan, kristal olmayan ve konsolidasyon olmayan ortamın basıncını doğru bir şekilde ölçmek için de kullanılabilir.
Ayna halkasının ayarlanması altındaki ölçek hattındaki bu enstrüman serisi, okuma hatasının en aza indirilmesini sağlayabilir. Sıfır cihazlı bir tip, kullanım sürecinde, işaretçinin sıfıra dönmediğini görürseniz, ortam basıncının yokluğunda ince ayar yapılabilir, böylece hatayı azaltmak için sıfıra döner.
◆ Teknik parametreler ：
| model numarası | YJ150 | YJ150A | |
| Nominal çap | Φ 150 | ||
| Kurulum formu | Ⅰ | * | * |
| Ⅳ | * | * | |
| Bağlayıcı diş | M20 × 1.5 | ||
| Doğruluk sınıfı | 0.4 | ||
| Ölçüm aralığı （ MPa ） | Boş: -0.1 ～ 0 Basınç Vakumu ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Basınç: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 | ||
| Çevresel Kullanım Koşulları | Temp ： 20 ℃ ± 3 ℃ | ||
| titreşim derecesi | V · H · 2 | ||
| koruma sınıfı | IP54 | ||
| Uygulama Standartları | GB/T 1227 | ||
| Not: 1. Ortak iş parçacıkları kullanıcı gereksinimlerine göre özelleştirilebilir. | |||

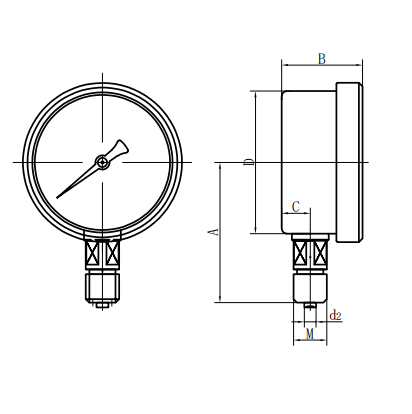

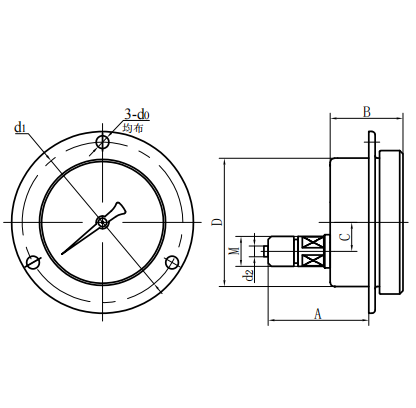

◆ Dış boyutlar:
| Radyal Doğrudan Tip (ⅰ) | Eksenel Eksantrik Doğrudan Tip (ⅱ) |
| model numarası | Genel Boyutlar （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YJ150- Ⅰ Yj150a- Ⅰ | 113 | 51 | 21 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YJ150- Ⅳ Yj150a- Ⅳ | 79 | 51 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
