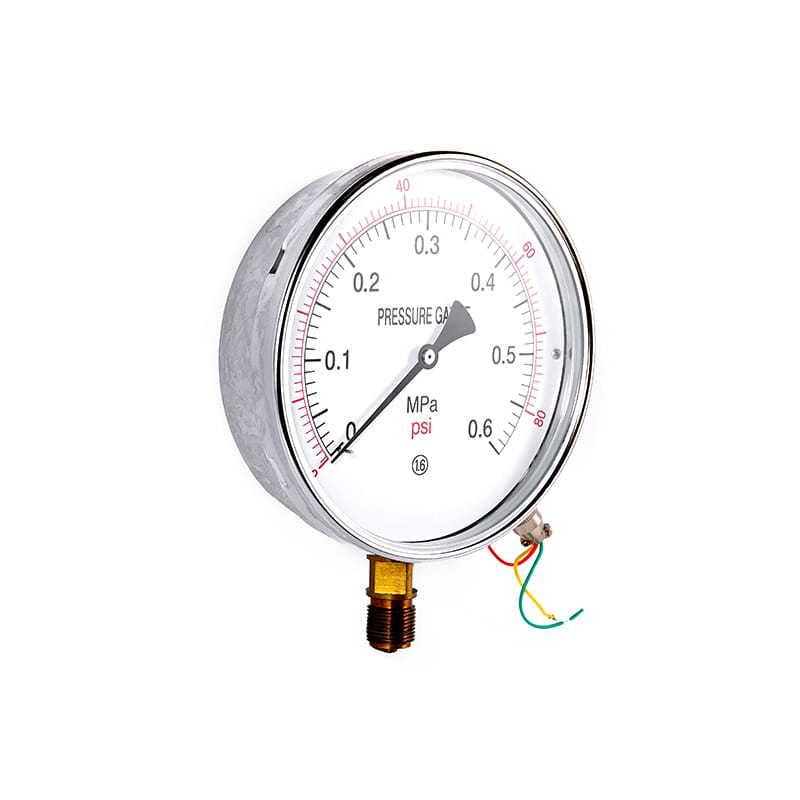

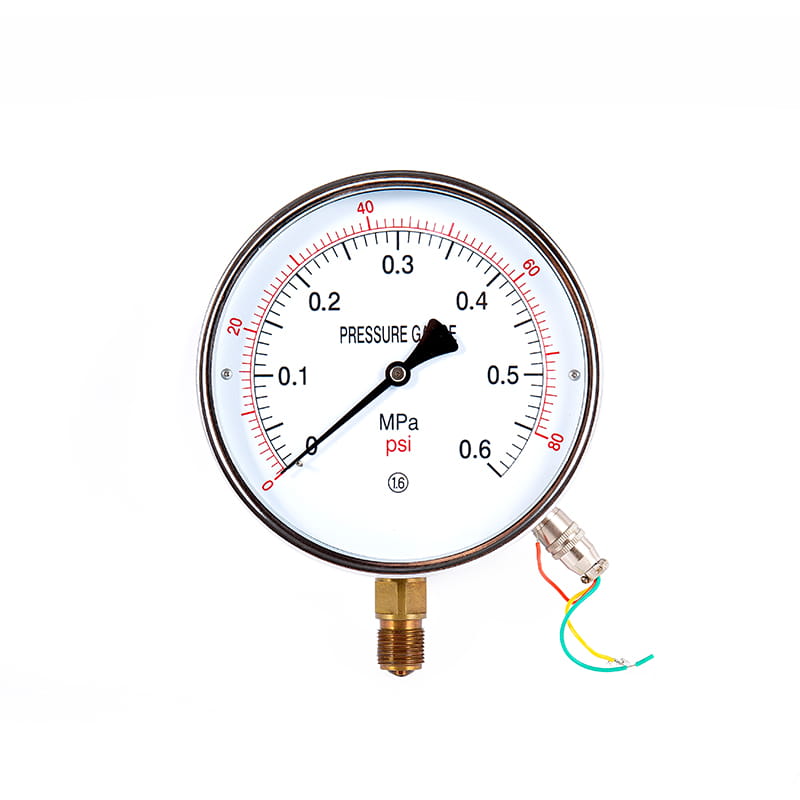

YTT uzaktan basınç göstergeleri

◆ Model: YTT100 YTT100A YTT150 YTT150A

◆ Uygulama: Bu tür bir alet, patlama tehlikesi olmadan sıvıların, gazların veya buharların basıncını ölçmek için uygundur, kristalleşme, katılaşma yok ve bakır ve bakır alaşımları üzerinde aşındırıcı bir etki yoktur.

Basınç değerinin yerel göstergesine ek olarak, cihaz da sürekli olarak çıktı yapabilir ( 0 ~ 10 ) anne veya ( 4 ~ 20 ) anne Kontrol odasına uzun bir mesafede iletilebilen ve ekran, kayıt, ayar ve kontrol için otomatik bir sistem oluşturmak üzere akıllı dijital ekran cihazlarıyla kullanılabilen DC sinyali.

Cihaz içinde büyük bir dönüşüm geçirdi, orijinal diferansiyel transformatör çıkarıldı ve bir difüzyon silikon voltaj algılama elemanı ile değiştirildi, böylece yerel ekran kısmı ve sinyal çıkış kısmı iki bağımsız sistem haline geldi ve çıkış sinyali doğruluğu ve güvenilirliği büyük ölçüde iyileştirildi ve doğruluk ulaşılabilir 1.0 hatta 0.5 seviye.
◆ Şok geçirmez tip basınç göstergesi yapmak gerekiyorsa, gliserin veya silikon yağı ile doldurulabilir.

Teklif Alın

◆ Teknik parametreler:

Model		YTT100	YTT150	YTT100A	YTT150A
Nominal çap		Φ 100	Φ 150	Φ 100	Φ 150
Montaj türü	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Elektrik parametreleri		★ Güç tedarik: 24V DC ★ Çıktı sinyali: ( 4 ~ 20 ) MA DC ★ Yük direnci: 250 Ω		★ Güç tedarik: 220V AC ★ Çıktı sinyali: ( 0 ~ 10 ) MA DC ★ Yük direnci: ≤ 1.5k Ω
Kablolama
Doğruluk sınıfı		1.6
Sinyal Çıktı Doğruluğu		1.0 ； 0.5
Ölçüm aralığı （ MPa ）		Gerçek uzay: -0.1 ~ 0 Basınç Vakumu: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Basınç: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Çevresel Kullanım Koşulları		Sıcaklık: -10 ° C ~ 55 ° C; Göreceli nem: ≤ 85 %
Titreşim Direnç Derecesi		V · H · 3
Giriş koruması		IP54
Standardı uygulamak		JB/T 10203
Takma iş parçacıkları		M20 × 1.5
Not: Ortak iş parçacığı, kullanıcı gereksinimlerine göre boru ipliğine veya konik boru ipliğine yapılabilir (bkz. Seçim Kılavuzu). .

◆ Boyutlar:

Radyal Doğrudan (I.)

Eksenel Eksantrik Doğrudan (II.)

Eksenel eksantrik floş montaj (iv.)

Radyal dışbükey montaj (vi.)

Model	Boyutlar ( mm )
Model	A	B	C	D	D0	D1	D2	M
YTT100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YTT150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
