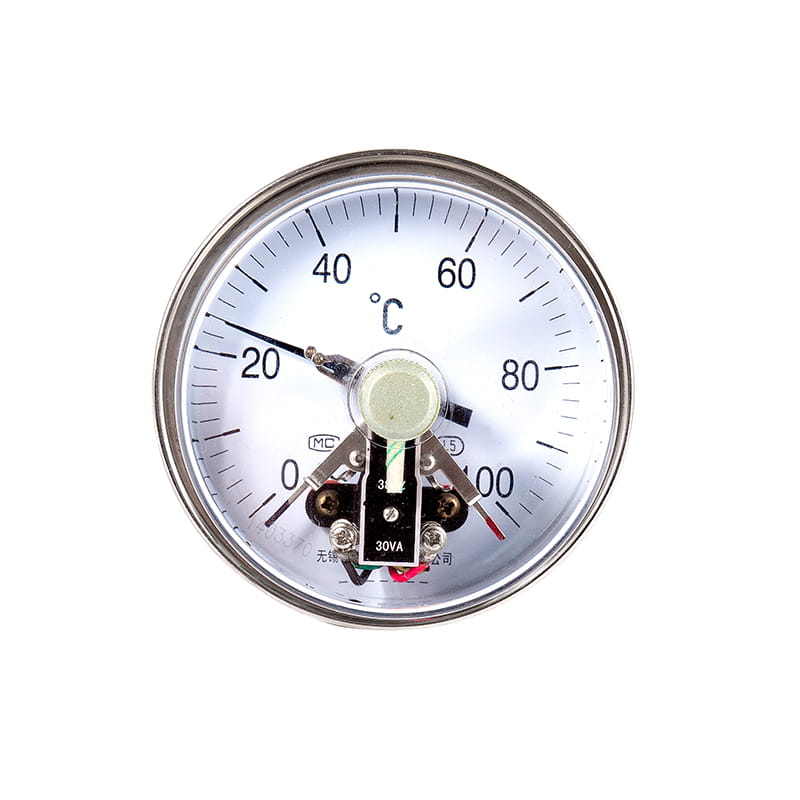

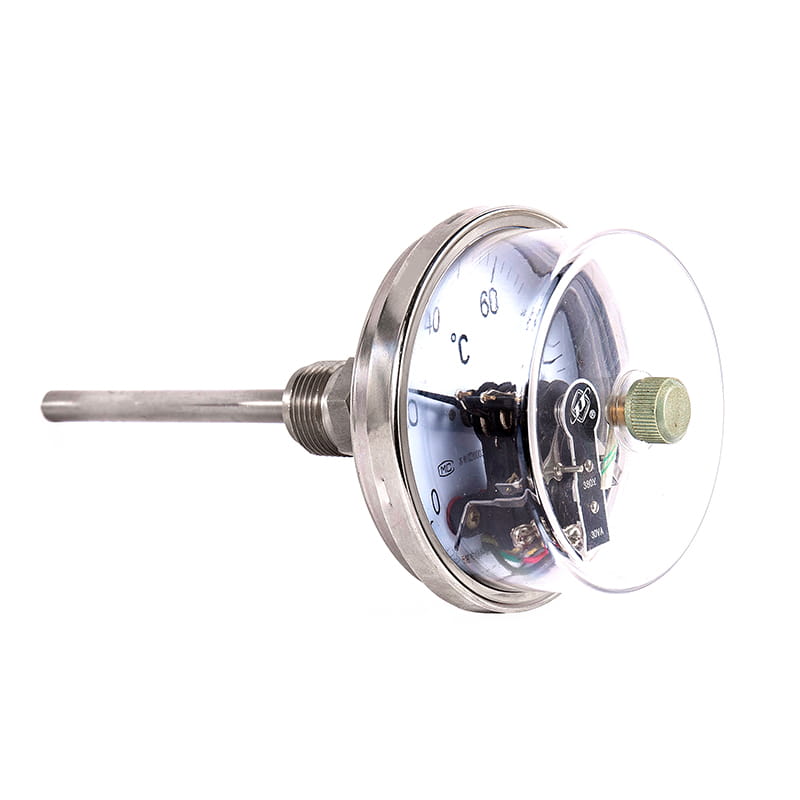

WSSXC Serisi Manyetik Destekli Elektrikli Kontak Bimetalik Termometre

Model

WSSXC-4

WSSXC-5

Nominal çap (mm).

Φ 100

Φ 150

Takma iş parçacıkları

M27 × 2

Koruma tüpünün çapı ( mm )

10

Koruyucu Tüp Buna Dayanma Basınç ( MPa )

6.3

Doğruluk sınıfı

1.5

Ölçüm aralığı ( ° C.) )

-60 ～ 0

0 ～ 50

0 ～ 100

0 ～ 150

Hücre değeri ( ° C.) )

1

1

2

2

Ölçüm aralığı ( ° C.) )

0 ～ 200

0 ～ 300

0 ～ 400

0 ～ 500

Hücre değeri ( ° C.) )

5

5

10

10

Ekleme uzunluğu (mm).

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

Zaman sabiti

≤ 40'lar

Elektrik parametreleri

WSSXC-3

İletişim Kapasitesi: 30VA ; Maksimum Voltaj: 220V AC

WSSXC-4

WSSXC-5

İletişim Kapasitesi: 30VA ;

Maksimum Voltaj: 380V AC; 220v DC

Terminal blokları

Kablolama

1

2

3

4

Üst sınır çıkışı

Alt limit çıkışı

Çıktı yaygındır

topraklama

Giriş koruması

IP55

Standardı uygulamak

JB/T 8803

Not: Eklem ipliği boru ipliklerine yapılabilir G1/2 - G3/4 ve kullanıcı gereksinimlerine göre.

Eksenel montaj ( 01)

Radyal montaj ( 11 )

120 ⁰ Montaj( 21 )

Gimbal montaj ( 81 )
