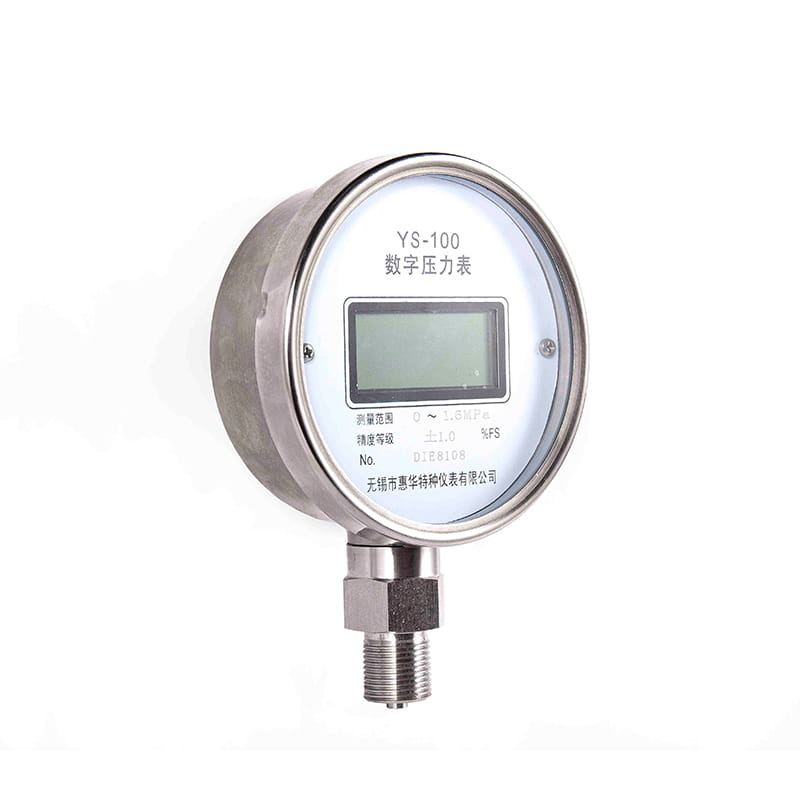

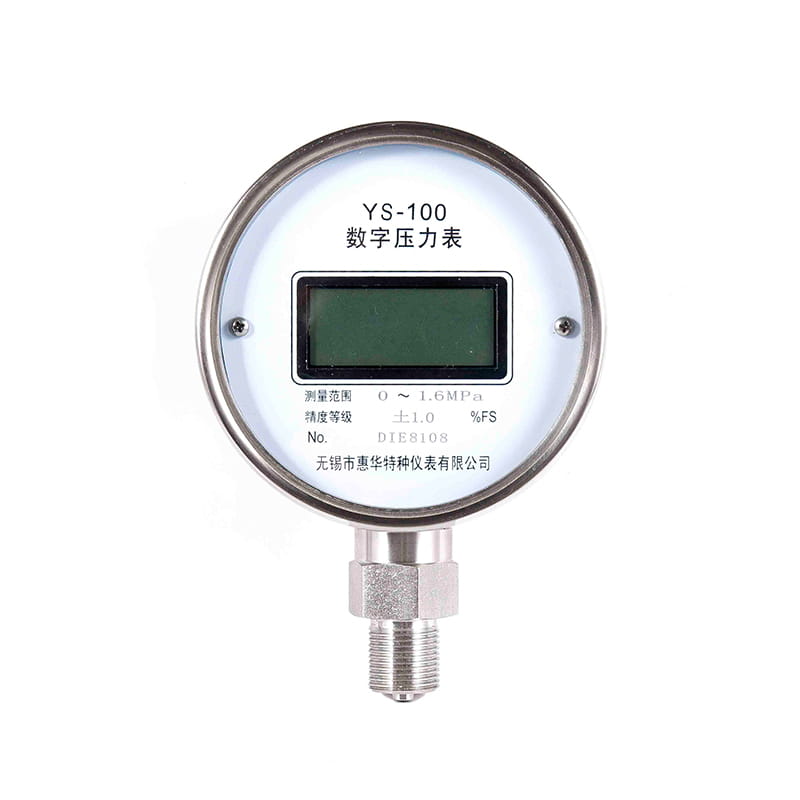

◆ Model: YS100 YS150
◆ Giriş: Bu dijital basınç göstergesi güzel bir şekle, istikrarlı performansa ve doğru ölçüme sahiptir; Yüksek hassasiyet ve düşük güç tüketimi elde etmek için dünyanın önde gelen mikroişlemci teknolojisini ve gelişmiş analog-dijital dönüşüm algoritmasını birleştirir.
İthal çip benimseyerek, enstrüman veri toplama ve ölçüm sürecinde en yüksek basınç tepe değerini ve en düşük basınç vadisi değerini ezberleyebilir ve koruyabilir. Verileri net ve okumayı kolaylaştırmak için büyük ekranlı sıvı kristal ekran teknolojisinin benimsenmesi. Benzersiz arka ışık teknolojisi gece normal olarak kullanılabilir.

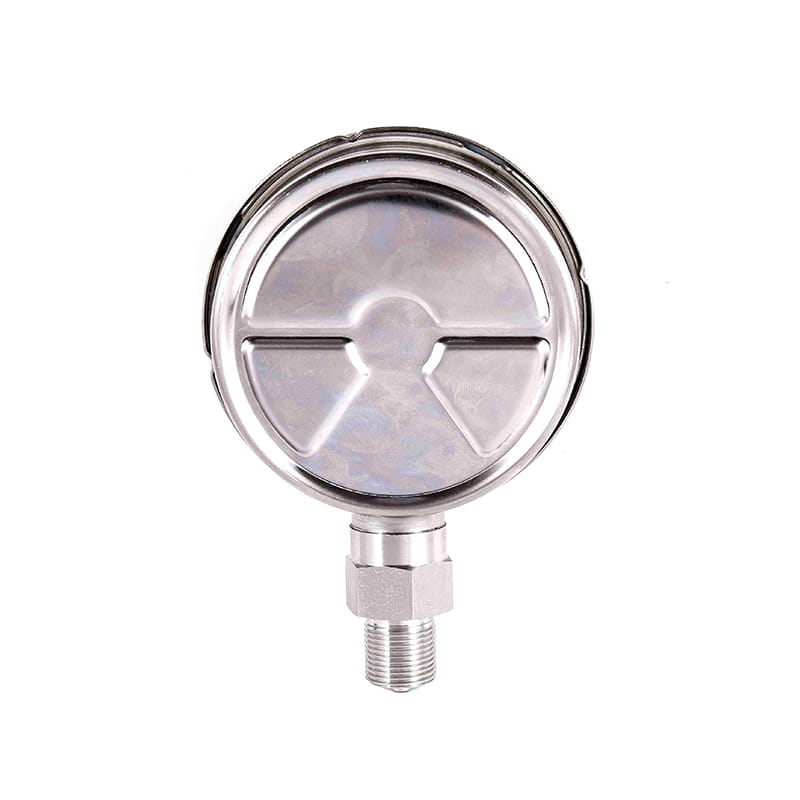

Paslanmaz çelikten yapılmış kabuk, korozyon direnci, mekanik titreşime direnç, bir bütün olarak sızdırmazlık teknolojisi kullanılarak vücut, çeşitli karmaşık ortamlarda uygulanabilir.
Bu ürün, ithal enstrümanları ve geleneksel mekanik göstergeleri değiştirmek için ideal bir seçim olan yabancı dijital basınç göstergeleri ile aynı performansa sahiptir.
◆ Ana kullanım:
1. Genel basınç göstergelerini, hassas basınç göstergelerini, kan basıncı monitörlerini veya diğer basınçlı aletleri kalibre etmek için kullanılabilir. Ayrıca basıncın hassas ölçülmesi için de yaygın olarak kullanılabilir; 2.
2. Petrol sahası su enjeksiyonu, kuyu başı kap ekipmanı basınç ölçümü, güç ekipmanı boru hattı pompası giriş ve çıkış basıncı ölçümü; 3.
3. Petrokimya Endüstrisi: Üretim sürecinde vakum, mikro basınç ve aşındırıcı gaz ve sıvı basıncı
Petrokimya endüstrisi: üretim süreci ölçümünde vakum, mikro basınç ve aşındırıcı gaz ve sıvı basıncı; 4.
4. Hidrolik sistemin OEM uygulaması, soğutma ve proses izleme.
5. Yüksek sıcaklık ortamı, viskoz ortam ve sıvı yükseklik ölçümü; 6.
6. Klimalar, gaz işleme ekipmanları, ventilatörler, tıbbi ekipman, işçi, kompresörler ve kuvvetin izobarik basınç ölçümü.
Kuvvet ölçümü.
◆ Teknik parametreler:
| Model | YS-100 | YS-150 | ||||
| Nominal çap | Φ 100 | Φ 150 | ||||
| Montaj türü | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Takma iş parçacıkları | M20 × 1.5 | |||||
| Ölçüm aralığı | Ölçüm yöntemi | Doğruluk sınıfı ( %Fs) | Garantili doğruluk sıcaklığı aralığı | |||
| (0 ~ 60) PA | Diferansiyel basınç | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | Diferansiyel basınç | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Diferansiyel basınç | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Diferansiyel basınç | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Gösterge basıncı- diferansiyel basınç | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Ölçüm basıncı- mutlak basınç | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0.4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Ölçüm basıncı | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Ölçüm basıncı | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Ölçüm basıncı | 0 ℃ ~ 50 ℃ | ||||
| Yukarıda tanıtılan basınç birimi kullanır Pa ve diğer basınç birimleri pratik uygulamada da kullanılabilir, örneğin: KGF/CM2 、 çubuk 、 mbar 、 psi 、 mmh2o 、 mmhg 、 ATM | ||||||
| Çevresel Kullanım Koşulları | Sıcaklık: -10 ° C ~ 50 ° C; Relative humidity: < Atmosferik basınç: 86 ~ 106kpa | |||||
| İletişim arayüzü | ★ İletişim Seri bağlantı noktası: Rs232 ★ BAUD ORAN: 2400 , 4800 , 9600 İsteğe bağlı (fabrika varsayılan 9600 ) ★ Veri Uzunluğu: 8 bitler; Bitleri Durdur: 2 bitkiler ★ metre adresi: 1 ~ 112 | |||||
| Ek Özellikler | ★ sıcaklık ölçümü: - 30 ° C ~ 90 ° C; Çözüm: ± 0.1 °C ★ Pik Kaydı: Ölçüm sırasında meydana gelen maksimum ve minimum basınç değerlerini kaydeder ★ Aşırı Gerilim Alarmı: Alarm eşiği, ölçüm aralığında keyfi olarak ayarlanabilir ★ Zamanlayıcı Kapatma: Kapatmak için bir zamanlayıcı ayarlayabilirsiniz | |||||
| Analog kadran | ★ Basınç Yüzdesi Göstergesi: İşaretçi, basınç ölçümü aralığının yüzdesini bir fan şeklinde görüntüler ★ Basınç Dalgalanması Göstergesi: Bir işaretçinin salınımı, bitişik ikincil basınç ölçümünün ne kadar dalgalandığını gösterir ★ Basınç Varlığı Basınç Eşiği Göstergesi: Mevcut basınç değerinin alarm eşiğini aşıp aşmadığını göstermek için üç işaretçinin düzenlenmesi kullanılır | |||||
| Ekranda ekran | Fstn LCD ekran; 5 basamaklı görüntülemek; Mavi arka ışık | |||||
| Güç kaynağı modu | Dahili pil (lütfen pil modeli için talimat kılavuzuna bakın) | |||||
| Sismik derecelendirme | V · H · 3 | |||||
| Giriş koruması | IP63 | |||||
| Standardı uygulamak | JB/T 7392 | |||||
| Not: Kullanıcı gereksinimlerine göre boru iş parçacıklarına veya konik boru ipliklerine de yapılabilir (bkz. Seçim Kılavuzu). . | ||||||
◆ Boyutlar:
| Radyal Doğrudan (I.) | Eksenel Eksantrik Doğrudan (II.) |
| Eksenel eksantrik floş montaj (iv.) | Radyal dışbükey montaj (vi.) |
| Model | Boyutlar ( mm ) | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
