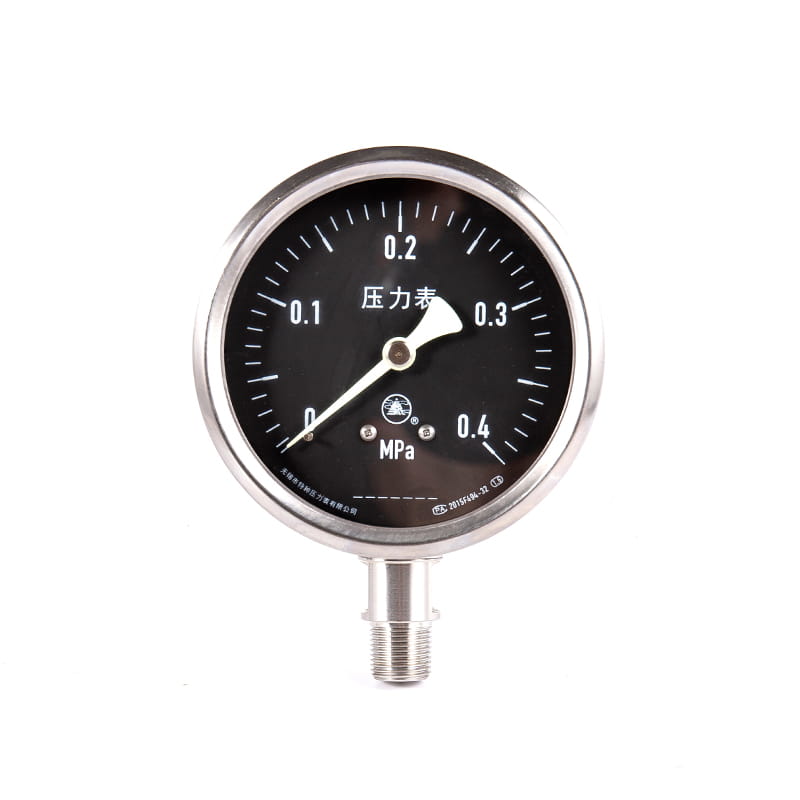

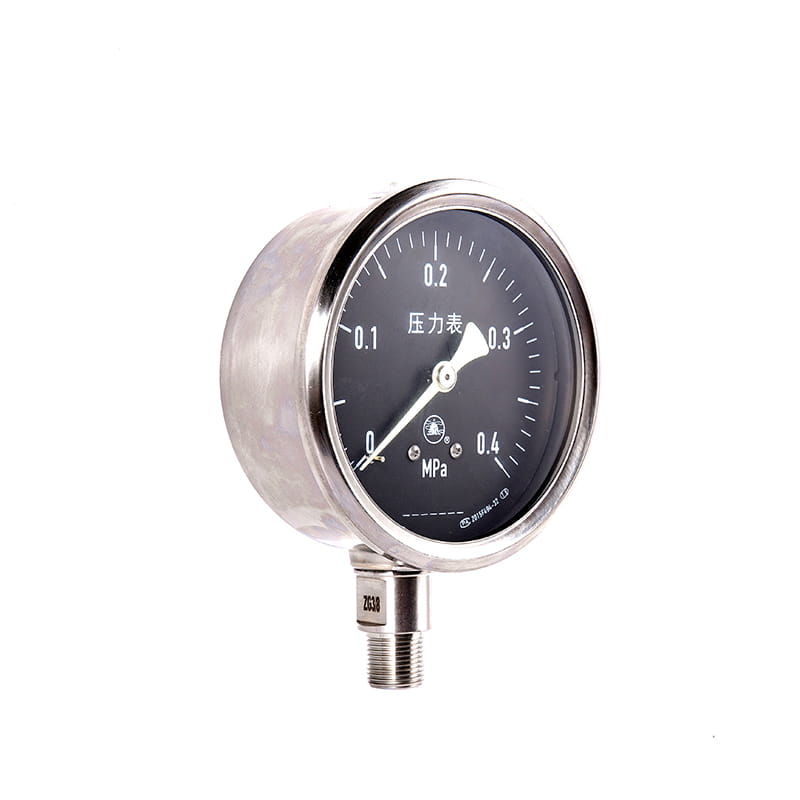

◆ Model: yc40 yc50 yc60 yc75 yc100 yc150
◆ Kullanım: Bu enstrüman serisi, patlama tehlikesi, kristalleşme veya gemiler ve ilgili ekipmanlarda katılaşma olmadan sıvı, gaz, buhar ve diğer sıvı ortamının basıncını ölçmek için uygundur.
Bu enstrüman serisi, kadranın ana ölçeğinde ve işaretçinin ön ucu aktif veya pasif kalıcı aydınlık ajanla kaplanmıştır, böylece basınç değeri karanlıkta açıkça okunabilir.

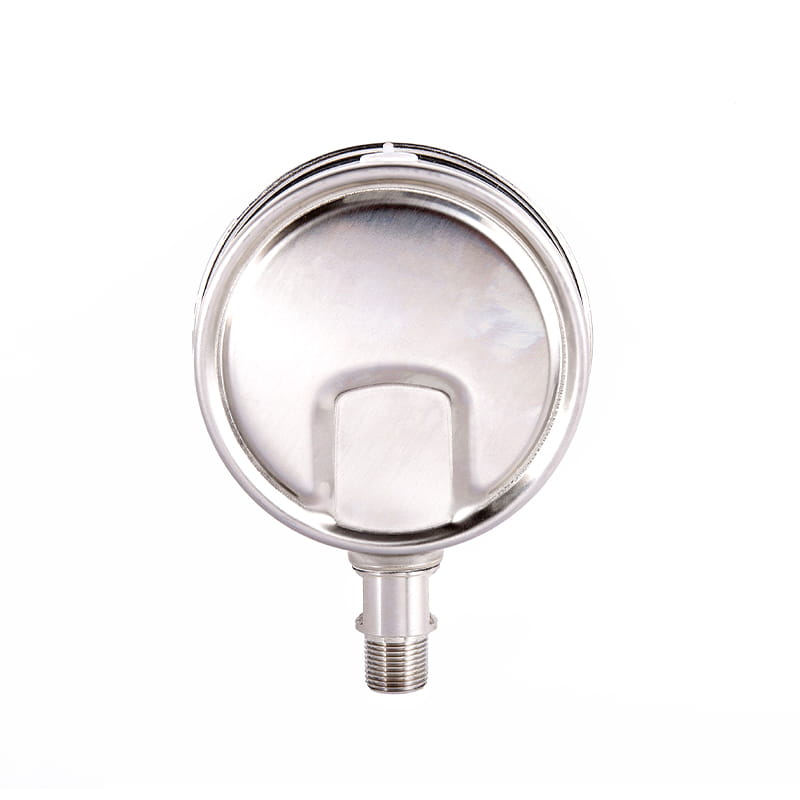

Bu enstrüman serisinin kabuğu tamamen kapatılmıştır ve deniz suyu korozyonuna karşı belirli bir dirence sahiptir, böylece aletin iç bileşenlerini dalgalar ve deniz suyu ile hasar ve korozyondan korur.
Bu enstrüman serisi, denizdeki kötü havanın ve orta basınç titreşiminin neden olduğu çalışma ortamının titreşimine direnme yeteneği ile kabuktaki düşük viskoziteli sönümleme yağı ile doldurulabilir.
Bu enstrüman serisi esas olarak açık deniz nakliye, açık deniz petrol ve gaz alanları, açık deniz sondaj platformları, deniz yatağı madenciliği, iç navigasyon ve diğer endüstrilerde kullanılmaktadır. .
◆ Teknik parametreler ：
| Model numarası | YLM60 | YLM100 | YLM150 | |
| Nominal çap | Φ 60 | Φ 100 | Φ 150 | |
| Montaj türü | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Bağlayıcı diş | M14 × 1.5 | M20 × 1.5 | ||
| Doğruluk sınıfı | 2.5 | 1.6 | ||
| Ölçüm aralığı （ MPa ） | Boş: -0.1 ～ 0 Basınç Vakumu ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Basınç: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| Çevresel Kullanım Koşulları | Temp ： -40 ℃～ 70 ℃ |
| titreşim derecesi | Normal Tip ： V · H · 3 ； Sismik tip (sıvı dolu tip) ： V · H · 4 |
| Borden Tüp Malzemesi | QSN4-0.3 、 OCR18ni12mo2ti |
| Kasa ve konektör malzemesi | 1cr18ni9ti ； Sus304 |
| koruma sınıfı | IP65 |
| Uygulama Standartları | GB/T 1226 ； JB/T 6804 |
| Not: 1. Ortak iş parçacıkları kullanıcı gereksinimlerine göre özelleştirilebilir. | |
◆ Dış boyutlar:
| Radyal Doğrudan Tip (ⅰ) | Eksenel eksantrik doğrudan tip (ⅱ) |

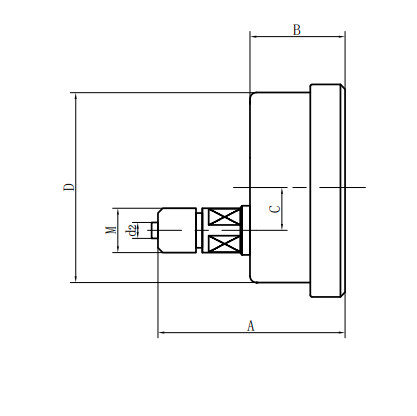

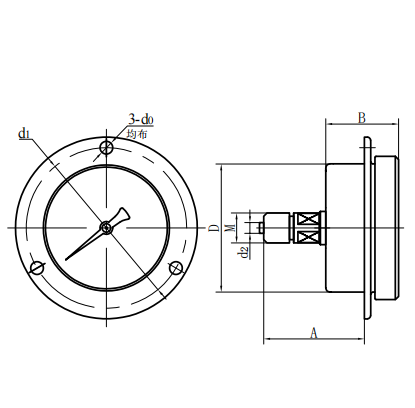

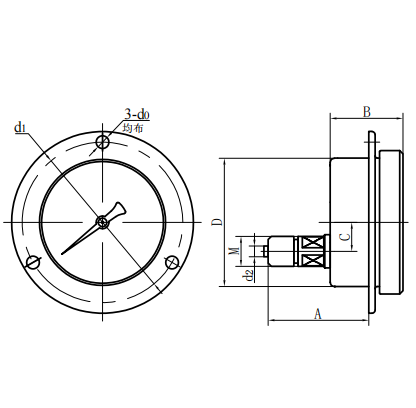

| Eksenel eşmerkezli doğrudan tip (iii) | Eksenel eksantrik ekleme tipi (IV) |

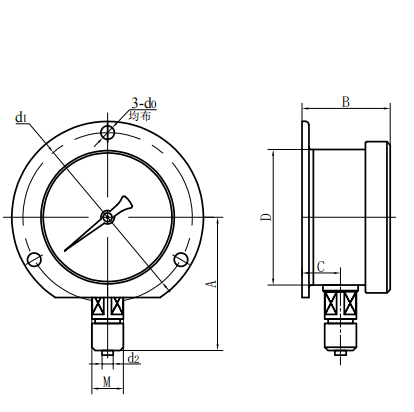

| Eksenel eşmerkezli yerleştirme tipi (V) | Radyal dışbükey tip (vi) |
| model numarası | Genel Boyutlar (mm) | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YC60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YC60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YC60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YC60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YC60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YC150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
