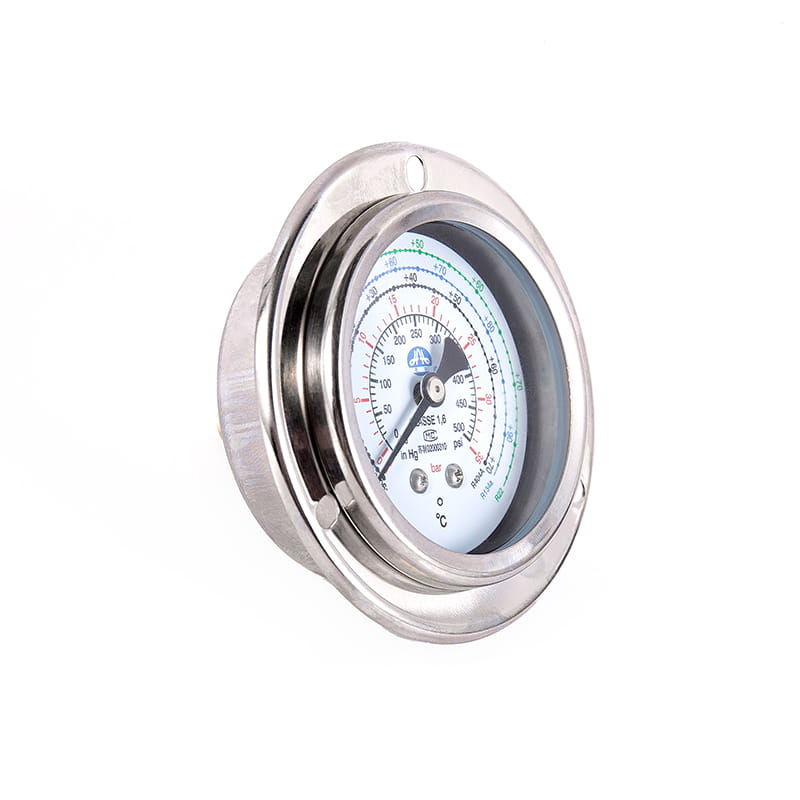

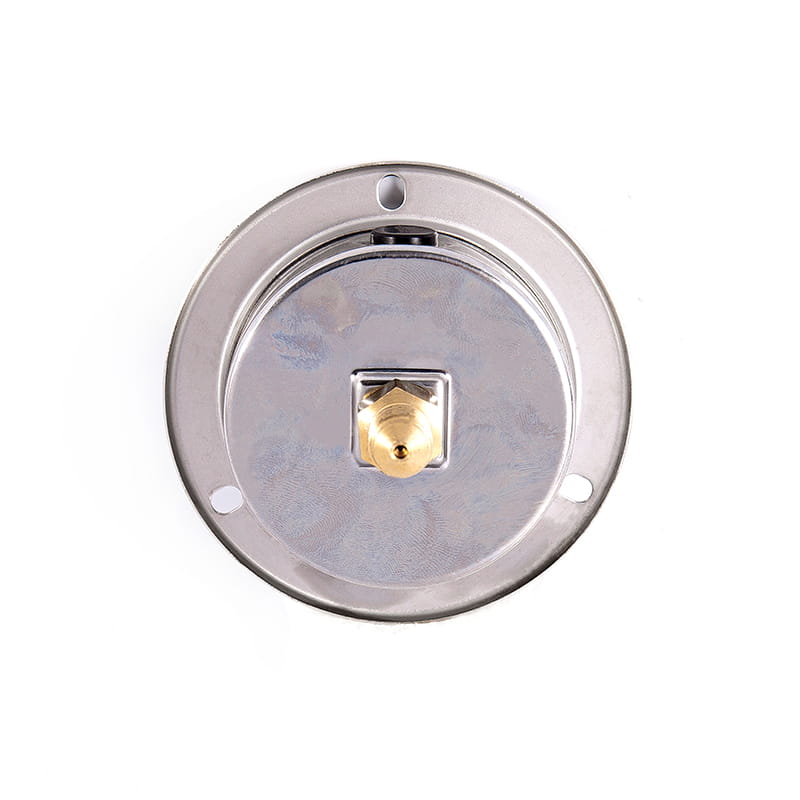

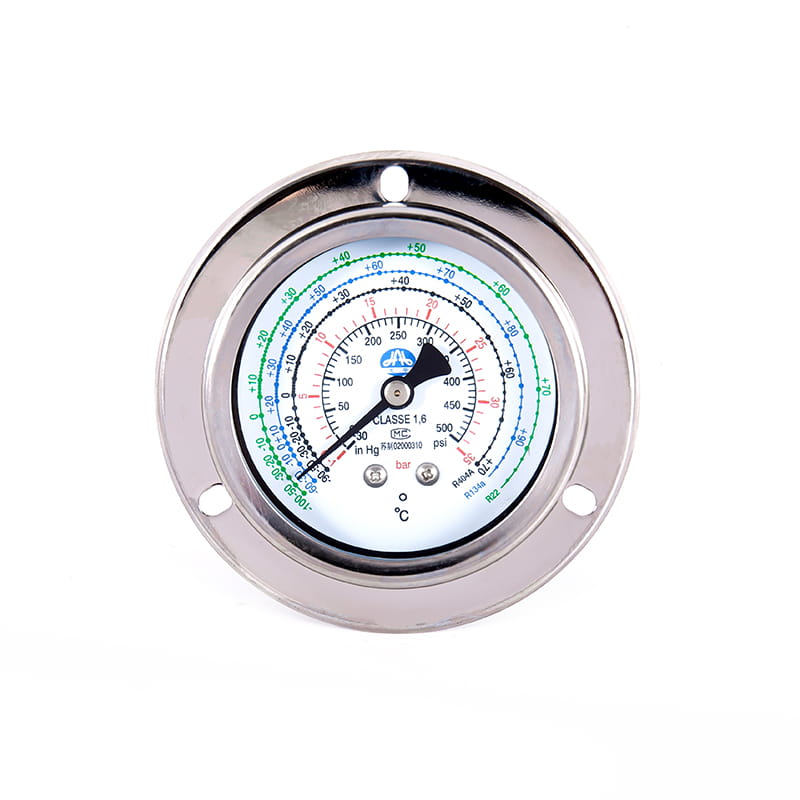

◆ Model: YLM60 YLM100 YLM150
◆ Uygulama: Bu alet serisi, esas olarak klima buzdolabı, su soğutucu, hava kurutma makinesi veya montaj soğutucu metre grup sisteminde kullanılan düşük sıcaklık veya özel soğutucu ortamı tespit etmek için özel aletlerdir.
Ayrıca müşterilerin gereksinimlerine göre farklı soğutucu çoklu etiketleme panelleri yapabilir ve müşterilerin seçmesi için birçok sınır ve vaka (İsviçre stili) vardır.
Optimize edilmiş konektör tasarımı ve kaynak malzemelerinin ve basınç algılama bileşenlerinin seçimindeki özel hususlar nedeniyle, bu ürün serisi, anti-sızıntı, anti-basınç nabzı ve anti-vibrasyonun mükemmel özelliklerine sahiptir, bu nedenle cihazın kalitesi büyük ölçüde iyileştirilir ve ürün kalitesi sorunları nedeniyle soğutma sisteminin arızası ve kaybı.
◆ Teknik parametreler ：
| Model numarası | YLM60 | YLM100 | YLM150 | |
| Nominal çap | Φ 60 | Φ 100 | Φ 150 | |
| Montaj türü | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Bağlayıcı diş | M14 × 1.5 | M20 × 1.5 | ||
| Doğruluk sınıfı | 2.5 | 1.6 | ||
| Ölçüm aralığı （ MPa ） | Düşük voltaj ： （－ 30 ~ 0 …… 15 ） kilogram ， 1.8mpa baskıcı:( 0 ~ 35 ） kilogram ， 3.8mpa | |||
| Medya Türü Özellikleri | R134A 、 R22A 、 R404A 、 R407A | |||
| Çevresel Kullanım Koşulları | Temp ： -20 ℃～ 60 ℃； Bağıl nem ： ≤ % 80 | |||
| titreşim derecesi | V · H · 3 | |||
| koruma sınıfı | IP54 | |||
| Uygulama Standartları | GB/T 1226 | |||
| Not: 1. Ortak iş parçacıkları kullanıcı gereksinimlerine göre özelleştirilebilir. | ||||
◆ Dış boyutlar:

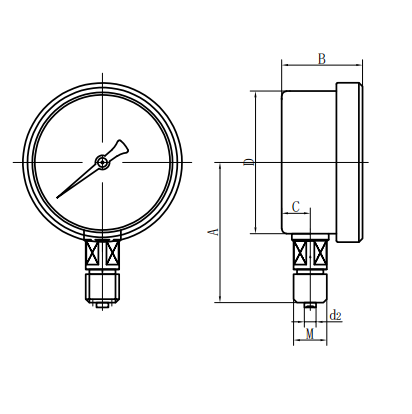

| Radyal Doğrudan Tip (ⅰ) | Eksenel eksantrik doğrudan tip (ⅱ) |

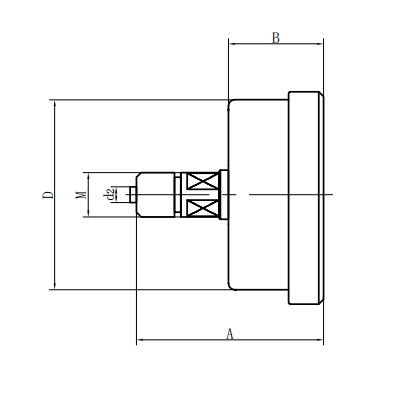

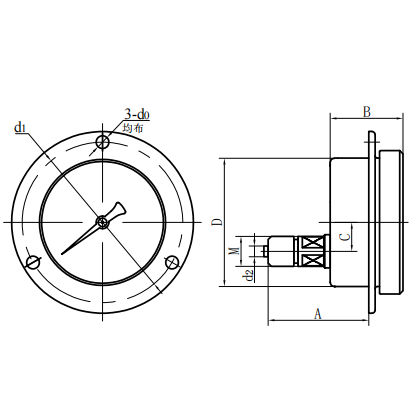

| Eksenel eşmerkezli doğrudan tip (iii) | Eksenel eksantrik ekleme tipi (IV) |

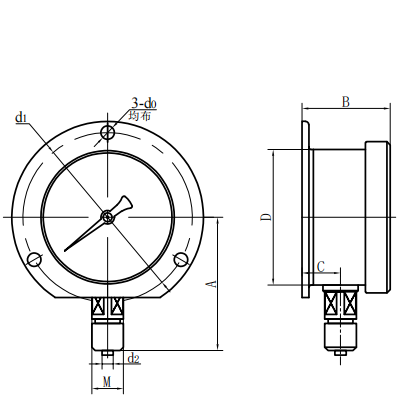

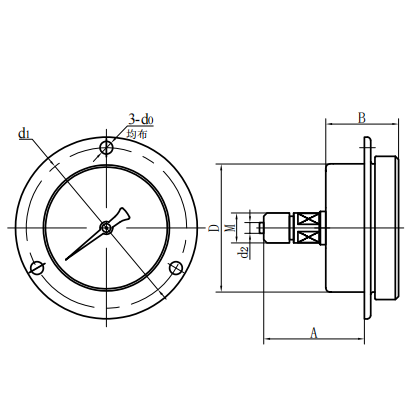

| Eksenel eşmerkezli yerleştirme tipi (V) | Radyal dışbükey tip (vi) |
| Model numarası | Genel Boyutlar （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YLM60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | | |
| YLM60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | | |
| YLM60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
