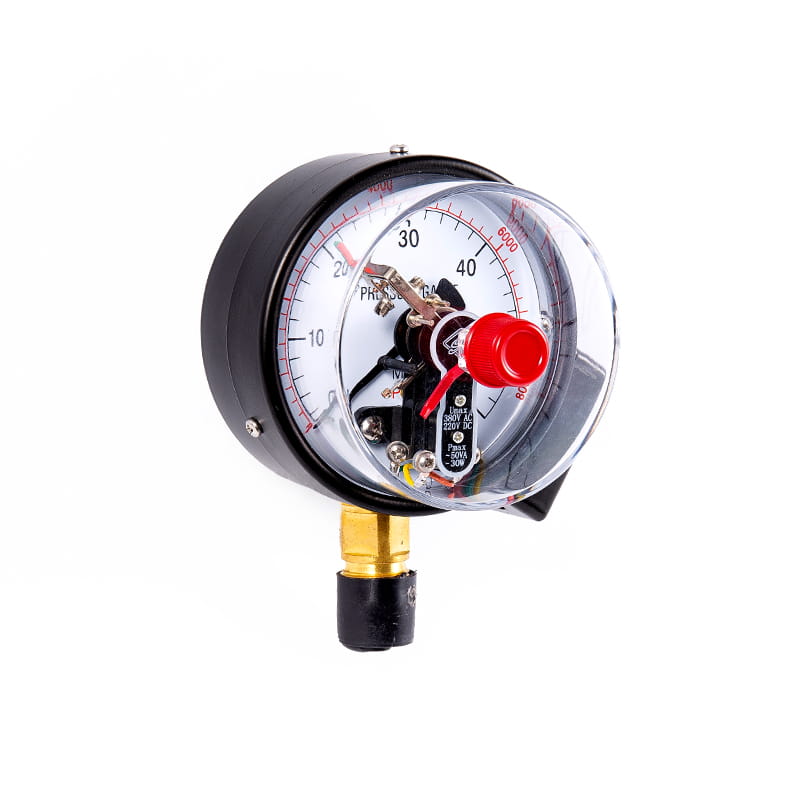

YXC serisi manyetik destekli elektrik temas basıncı göstergeleri
YXC serisi manyetik destekli elektrik temas basıncı göstergeleri
YXC serisi manyetik destekli elektrik temas basıncı göstergeleri
YXC serisi manyetik destekli elektrik temas basıncı göstergeleri
YXC serisi manyetik destekli elektrik temas basıncı göstergeleri
YXC serisi manyetik destekli elektrik temas basıncı göstergeleri

YXC serisi manyetik destekli elektrik temas basıncı göstergeleri

◆ Model: YXC60 YX100 YXC-150

◆ Uygulama: Bu tür bir alet, patlama tehlikesi olmadan sıvıların, gazların veya buharların basıncını ölçmek için uygundur, kristalleşme, katılaşma yok ve bakır ve bakır alaşımları üzerinde aşındırıcı bir etki yoktur. Uygun bir devre ile donatıldığında, ölçülecek ve kontrol edilecek basınç sistemine bir alarm veya otomatik kontrol gönderebilir.

YXC Seri ürünler, kararlı ve güvenilir eylem ve büyük temas gücünün avantajlarına sahip manyetik destekli elektrik temas cihazı benimser.

◆ Şok geçirmez tip basınç göstergesi yapmak gerekiyorsa, gliserin veya silikon yağı ile doldurulabilir.

Teklif Alın
PREV：YXCH Serisi Reed Elektrik Temas Basıncı GöstergesiNEXT：Cybn Serisi Depreme Dayanıklı (Sismik) Paslanmaz Çelik Diferansiyel Basınç Göstergeleri
  • Parametre
  • Bize Ulaşın

  • ◆ Teknik parametreler:

    Model

    YXC60

    YXC100

    YXC150

    Nominal çap

    Φ 60

    Φ 100

    Φ 150

    sessizlik

    istemek

    tip

    stil

    Ⅰ

    *

    *

    *

    Ⅱ

    *

    *

    *

    Ⅲ

    *

    /

    /

    Ⅳ

    *

    *

    *

    Ⅴ

    *

    /

    /

    Ⅵ

    *

    *

    *

    Takma iş parçacıkları

    M14 × 1.5

    M20 × 1.5

    Doğruluk sınıfı

    2.5

    1.6

    Ölçüm aralığı

    （ MPa ）

    Gerçek uzay: -0.1 ~ 0

    Basınç Vakumu: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3

    -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

    Basınç: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

    0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

    0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

    0 ～ 100 0 ～ 160 0 ～ 250

    Çevresel Kullanım Koşulları

    Sıcaklık: -40 ° C ~ 70 ° C; Göreceli nem: ≤ 85 %

    Elektrik parametreleri

    ★ Maksimum çalışma voltajı: 380V AC ; 220v DC

    ★ Maksimum iletişim gücü: 30VA

    ★ Kontrol Modu: Üst ve Alt Sınırlar, Üst Sınırlar (Çift Üst Sınırlar), Alt Alt Sınırlar (Çift Alt Sınırlar) ve diğer yavaş manyetik yardımcı temas anahtarları tam aralıkta ayarlanabilir

    Kablolama

    Kavşak kutusu

    1

    2

    3

    4

    Kablolama Renk Kodu

    kırmızı

    yeşil

    sarı

    siyah

    Çıktı terminalleri

    üst sınır

    alt sınır

    halk

    topraklama

    Titreşim Direnç Derecesi

    V · H · 3

    Bourdon Tüp Malzemesi

    QSN4-0.3

    Giriş koruması

    IP54

    Standardı uygulamak

    JB/T 9273

    Not: 1 . Ortak iş parçacığı kullanıcı gereksinimlerine göre özelleştirilebilir.

    ◆ Nominal yük referans değeri:

    Gerilim

    (V)

    Dirençli yük akım değeri ( A )

    Endüktif yük akımının değeri

    （ A ）

    AC

    DC

    380

    0.08

    /

    0.045

    220

    0.135

    0.13

    0.065

    110

    0.27

    0.25

    0.18

    50

    0.5

    0.4

    0.2

    ≤ 40

    ≤ 1

    /

    /



    ◆ Boyutlar:

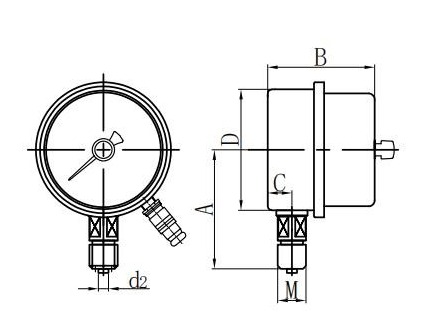

    Radyal Doğrudan (I.)

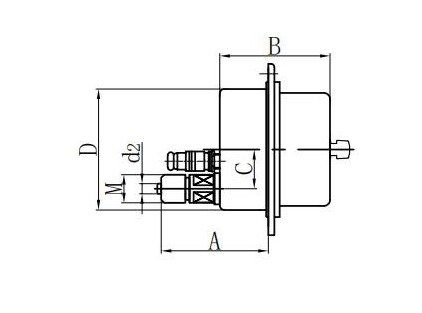

    Eksenel Eksantrik Doğrudan (II.)

    Eksenel eşmerkezli doğrudan (iii.)

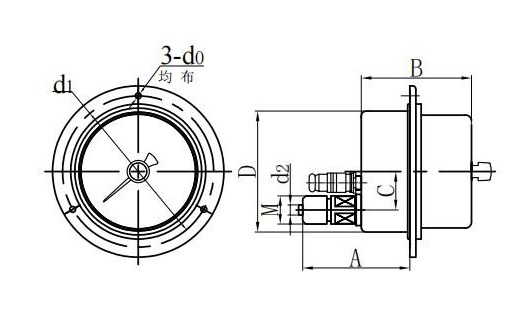

    Eksenel eksantrik sifon (iv.)

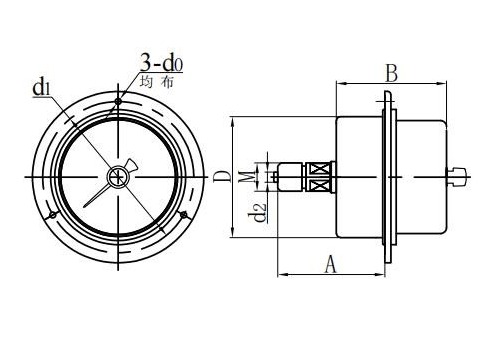

    Eksenel eşmerkezli floş montaj (V.)

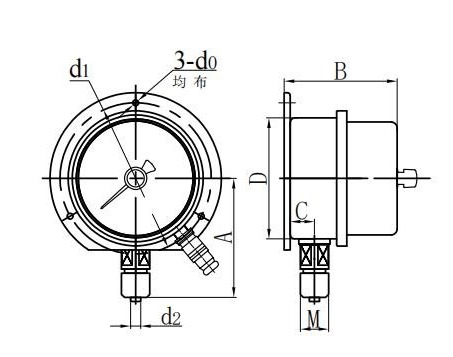

    Radyal dışbükey montaj (vi.)

    Model

    Boyutlar ( mm )

    A

    B

    C

    D

    D0

    D1

    D2

    M

    YXC60 －Ⅰ

    54

    30

    12

    Φ 60

    /

    /

    Φ 5

    M14 × 1.5

    YXC60 －Ⅱ

    63

    34

    18

    Φ 60

    /

    /

    Φ 5

    YXC60 －Ⅲ

    58

    30

    /

    Φ 60

    /

    /

    Φ 5

    M14 × 1.5

    YXC60 －Ⅳ

    45

    34

    18

    Φ 60

    Φ 5

    Φ 75

    Φ 5

    YXC60 －Ⅴ

    45

    34

    /

    Φ 60

    Φ 5

    Φ 75

    Φ 5

    M14 × 1.5

    YXC60 －Ⅵ

    54

    30

    12

    Φ 60

    Φ 5

    Φ 75

    Φ 5

    M14 × 1.5

    YXC100 －Ⅰ

    89

    72

    17

    Φ 100

    /

    /

    Φ 6

    M20 × 1.5

    YXC100 －Ⅱ

    112

    72

    30

    Φ 100

    /

    /

    Φ 6

    M20 × 1.5

    YXC100 －Ⅳ

    78

    72

    30

    Φ 100

    Φ 6

    Φ 118

    Φ 6

    M20 × 1.5

    YXC100 －Ⅵ

    89

    72

    17

    Φ 100

    Φ 6

    Φ 118

    Φ 6

    M20 × 1.5

    YXC150 －Ⅰ

    113

    79

    18

    Φ 150

    /

    /

    Φ 6

    M20 × 1.5

    YXC150 －Ⅱ

    118

    79

    45 (30)

    Φ 150

    /

    /

    Φ 6

    M20 × 1.5

    YXC150 －Ⅳ

    115

    79

    45 (30)

    Φ 150

    Φ 6

    Φ 165

    Φ 6

    M20 × 1.5

    YXC150 －Ⅵ

    113

    79

    18

    Φ 150

    Φ 6

    Φ 165

    Φ 6

    M20 × 1.5
