Diyaframlı Basınç Göstergesi Nedir ve Nasıl Çalışır?

Diyaframlı manometreler, sıradan manometrelerden farklı olarak, basıncı ölçmek için kullanılan bir alet türü olmalıdır. Yaygın basınç göstergeleri Bourdon tüpü tipinde olabilirken diyafram tipleri, ortamı izole etmek için diyaframlar kullanabilir, korozyonun veya yüksek viskoziteli sıvıların ölçümü etkilemesini önleyebilir.

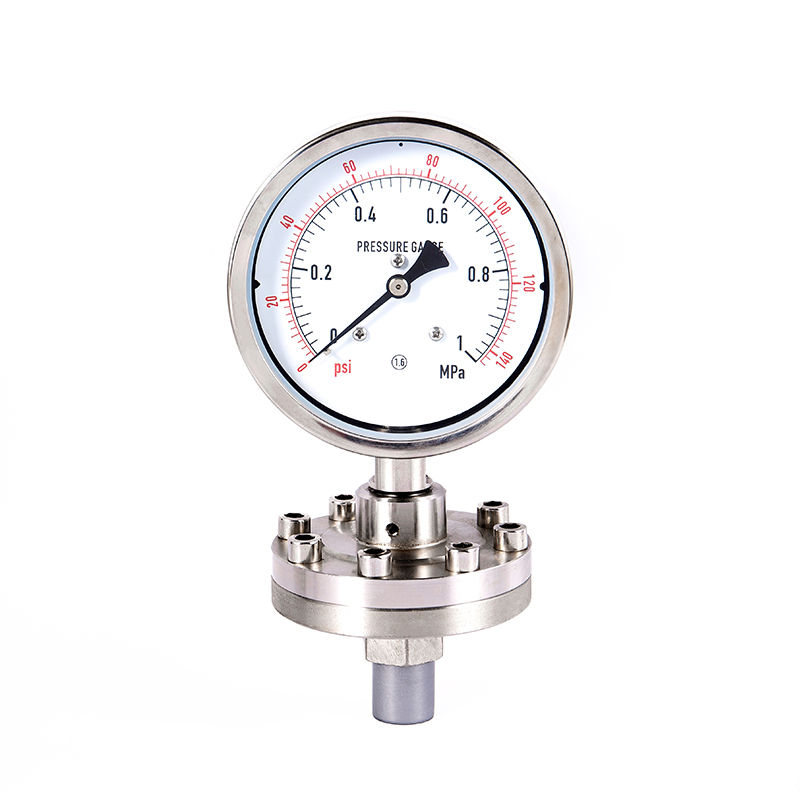

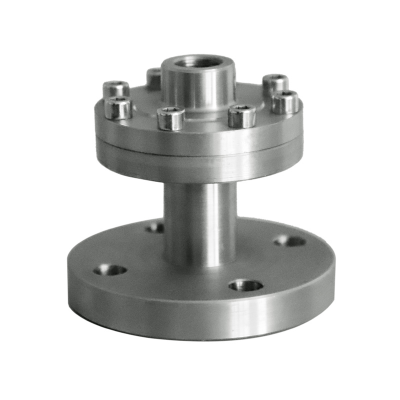

Diyaframlı basınç göstergesi aşağıdakilerden oluşur: diyafram, bağlantı bileşenleri ve kadran (dahili Bourdon tüpü) . Diyafram hassas eleman görevi görür. Diyaframa basınç uygulandığında deforme olur. Bu deformasyon iç mekanik yapıya iletilecek, ibrenin hareketine dönüştürülecek ve böylece basınç değeri görüntülenecektir. Ek olarak diyafram parçası, farklı kurulum gereksinimlerine uyum sağlamak için flanşlara veya dişli bağlantılara da sahip olabilir.

Çalışma prensibi açısından, birkaç adıma ayrılabilir: Orta basınç diyaframa etki eder ve diyaframın elastik deformasyona uğramasına neden olur, bu da biyel kolunu veya yay borusunu ve diğer aktarma mekanizmalarını deformasyonu ibrenin dönüşüne dönüştürmek için çalıştırır, böylece kadran üzerinde basınç okuması görüntülenir. Ölçülen ortamın iç mekanizma ile doğrudan temasını önlemek için diyaframın izolasyon fonksiyonunun vurgulanması gerekir. Bu, aşındırıcı, yüksek viskoziteli veya kolayca katılaşan ortamlar için uygundur.

Hassas unsur:

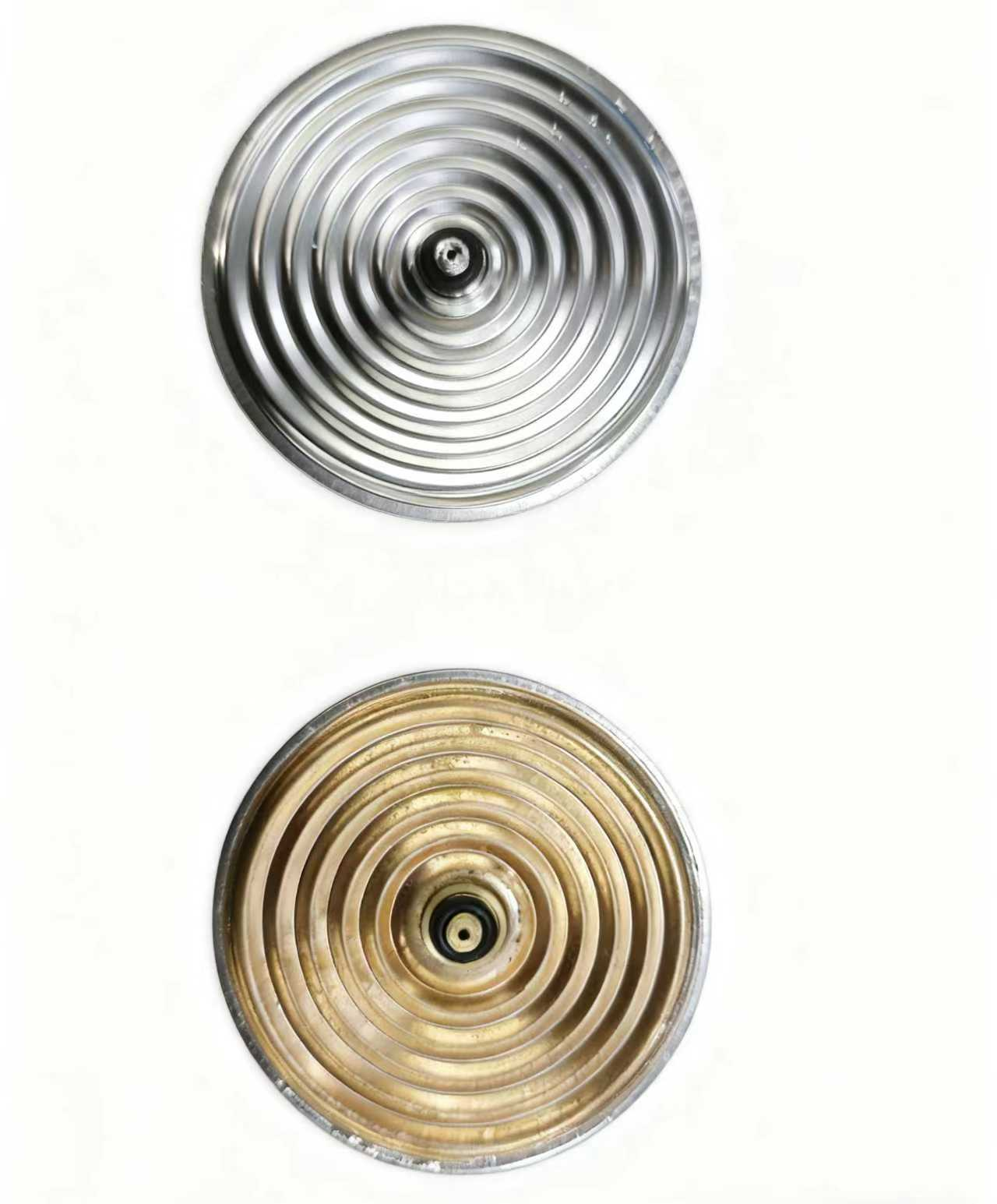

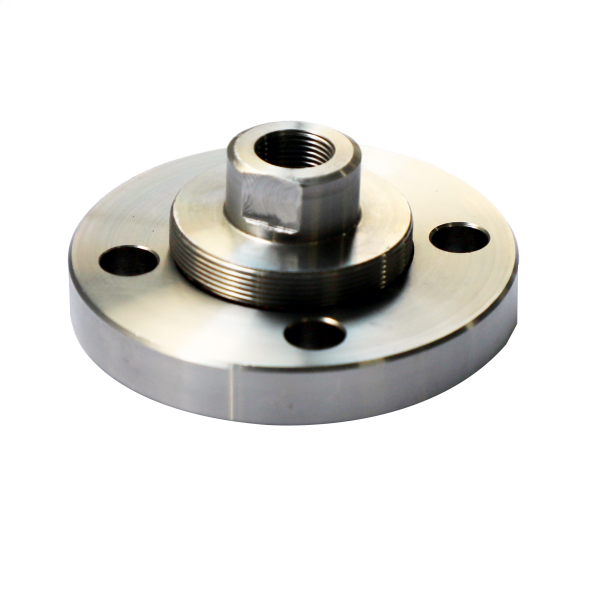

Diyafram plakası genellikle paslanmaz çelik, tantal veya Hastelloy alaşımı gibi korozyona dayanıklı metallerden veya politetrafloroetilen (PTFE) kaplama gibi metalik olmayan malzemelerden yapılır. Kalınlığı sadece 0,03 - 0,1 mm'dir ve basınç altında elastik deformasyona uğrayabilir.

İzolasyon boşluğu:

Diyafram ve alet muhafazası, basınç iletim ortamı olarak silikon yağı ve flor yağı gibi düşük viskoziteli sıvılarla doldurulmuş, sızdırmaz bir boşluk oluşturur. Doldurma sıvısının aşırı sıcaklık ortamlarına uyum sağlaması için kimyasal inertliğe, düşük donma noktasına ve yüksek kaynama noktasına sahip olması gerekir.

İletim mekanizması:

Diyaframın deformasyonu, bölme içindeki bağlantı mekanizmasını veya kılcal sistemi çalıştırır, yer değiştirmeyi dişli takımına iletir ve sonuçta bunu kadran ibresinin dönüşüne dönüştürür. Bazı modeller, ortam sıcaklığı farklılıklarının ölçüm üzerindeki etkisini ortadan kaldırabilen bir sıcaklık dengeleme cihazı ile donatılmıştır.

Çalışma süreci:

Orta basınç → Diyafram deformasyonu → Hidrolik dolum iletimi → Mekanik şanzıman amplifikasyonu → İşaretçi okuma

Tipik uygulama senaryoları:

·Çok aşındırıcı ortam: Sülfürik asit ve sıvı klor boru hatları gibi (tantal malzeme diyaframları PTFE kaplamanın seçilmesi gerekir).

· Yüksek hijyen gereksinimleri: Gıdaya uygun süt ürünleri dolum hattı (mikrobiyal büyümeyi önlemek için cilalı paslanmaz çelik diyaframlar kullanılır).

· Yüksek viskoziteli sıvı: Petrol asfalt depolama tankı (kılcal uzatma tipi diyafram sızdırmazlık sistemi ile donatılmıştır).

Seçim Parametreleri:

Diyaframlı basınç göstergesi, yenilikçi izolasyon tasarımı sayesinde basınç ölçümünün sınırlarını son derece aşındırıcı ve son derece tehlikeli çalışma koşullarına kadar genişletir. Yeni malzemelerin ve akıllı algılama teknolojilerinin geliştirilmesiyle birlikte, bu "esnekliğin üstesinden gelmek için esnek" olan bu cihaz, modern endüstrilerin güvenli ve verimli çalışmasını korumaya devam edecektir. Doğru seçim ve bakım, yalnızca cihazın servis ömrünü uzatmakla kalmaz, aynı zamanda üretim süreçleri için güvenilir veri desteği de sağlar.
