Bimetal elektrik temas termometreleri hakkında net bir anlayışınız var mı?

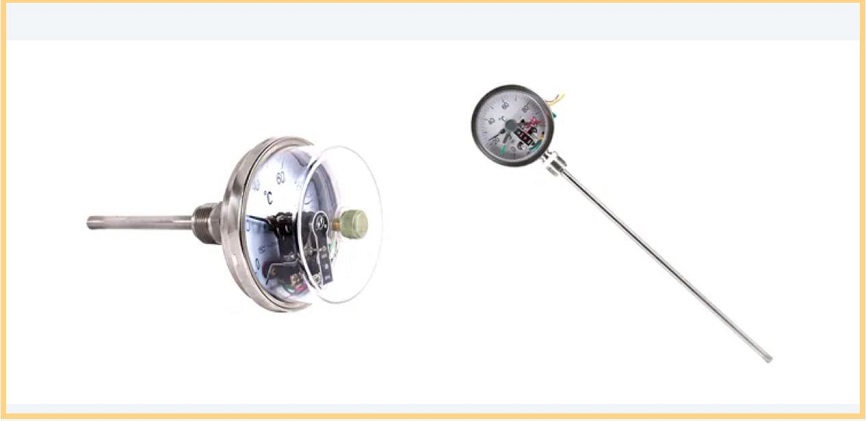

Bimetal elektrik temas termometreleri

. Bimetalik elektrik temas termometresi Sıcaklık ölçümünü ve otomatik kontrol fonksiyonlarını birleştiren endüstriyel bir araçtır. BT ve sıradan bir termometre arasındaki en büyük fark, sıcaklığı göstermenin yanı sıra devreyi otomatik olarak kontrol edebilmesidir.

1. Model numarası nasıl okunur? Anahtar parametrelerin tümü kodda bulunur.
. model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Önek (WSSX): Ürün tipinin bimetalik bir elektrik temas termometresi olduğunu açıkça göstermektedir.

· İlk basamak (4): kurulum yöntemini temsil eder. 1 - Radyal tip (kadran yerleştirme çubuğuna diktir), 2 - eksenel tip (kadran yerleştirme çubuğuna paraleldir), 3 - evrensel tip (kadran 360 ° dönebilir), 4 - flanş kurulum tipi, 5 - dişli kurulum tipi.

· İkinci basamak (1): Kadranın çapını gösterir. Seçenekler 1-60mm, 2-100mm, 3-150mm, 4-200mm'dir. Çap ne kadar büyük olursa, okuma o kadar net olur, bu da uzun mesafeli gözlem için uygun hale getirir.

· Üçüncü basamak (1): Doğruluk seviyesini gösterir. 1 - 1.0 seviye, 2 - 1.5 seviye. Doğruluk seviyesi ne kadar düşük olursa, ölçüm hatası o kadar küçük olur (örneğin, 1.0 seviye, hatanın aralığın ±% 1'inden fazla olmadığı anlamına gelir).

· Ek kod: Örneğin, "P" koruyucu boru ile gösterir, "M" su geçirmez yapıyı gösterir. Seçim, kullanım ortamına göre yapılabilir.

2, üç temel bileşen performansı belirler.
. core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Termometrik eleman (sıcaklık algılama çekirdeği): Farklı termal genleşme katsayılarına (pirinç ve iridyum alaşımı gibi) iki metal tabakayı bir araya getirerek yapılır. Sıcaklık değiştiğinde, bimetalik tabaka genişleme farkı nedeniyle bükülür, bu da işaretçinin dönmesine ve sıcaklık göstergesine ulaşmasına neden olur.

· Elektrik Kontak Cihazı (Sıcaklık Kontrolü için Anahtar Bileşen): Sabit kontaklar ve hareketli kontaklardan oluşur. Hareketli kontaklar işaretçi ile birlikte hareket eder. Sıcaklık önceden ayarlanmış değere ulaştığında, iki kontak temas/bağlantıyı keserek harici bir alarm veya kontrol devresini tetikler (fanı başlatmak, ısıtıcıyı kapatmak gibi).

· Kafa ve montaj bileşenleri: . head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, Malzeme Seçimi: . materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

Parça	Malzeme	Uygulanabilir sahne
Sıcaklık algılama elemanı	Pirinç, paslanmaz çelik (304/316)	Pirinç normal sıcaklık ve korozif olmayan ortamlar için uygundur; 304/316, yüksek sıcaklık ve aşındırıcı ortam için kullanılır (asit ve alkali çözümleri gibi)
Koruyucu tüp	304 paslanmaz çelik, 316L paslanmaz çelik, titanyum alaşım	316L, güçlü aşındırıcı maddelere karşı mükemmel bir dirence sahiptir ve titanyum alaşımları deniz suyu ve klor bazlı alkali gibi aşırı ortamlar için uygundur.
Başlık kapağı	Demir kabuk, paslanmaz çelik kabuk, plastik kabuk	. iron shell is durable and the titanium alloy is suitable for extreme environments such as seawater and chlorine alkali.
Elektrikli temas	Gümüş alaşım, tungsten alaşımı	Gümüş alaşım iyi iletkenliğe sahiptir ve aşınmaya karşı dirençlidir. Tungsten alaşımı, yüksek frekanslı açma uygulamaları için uygundur.

Doğru ürünü seçmek için 4,3 Adım

· Ölçüm aralığı: Ölçülecek sıcaklık aralığına göre seçin. Gerçek ölçümün aralığın 1/3 ila 2/3'ü arasında olması önerilir (örneğin, 0 - 100 ℃ ölçülmesi durumunda, 0 - 150 ℃ aralığının seçilmesi daha doğru sonuçlar verecektir).

· Çevreyi düşünün: Nemli/aşındırıcı ortamlar için 316L koruyucu tüplü paslanmaz çelik kadran seçin; Titreşim senaryoları için şok geçirmez yapıya sahip modelleri seçin.

·Kurulum: Boru sıcaklığı ölçümü için dişli veya flanş kurulumu kullanın; Ekipman sıcaklığı ölçümü için radyal veya evrensel tip seçin.

Özet:
Bimetalik elektrik temas termometresinin yapısı karmaşık olmasa da, makul model ve malzemeler seçimi, ekipmanın ölçüm doğruluğunu ve güvenliğini doğrudan etkiler. Bu makalenin temel bilgileri hızlı bir şekilde kavramanıza ve seçim hatalarından kaçınmanıza yardımcı olabileceğini umuyoruz. Kullanımınızda herhangi bir sorunla karşılaştınız mı? Geri bildirim bölümünde mesaj bırakmaya hoş geldiniz ~
