Fark basınç göstergesi için malzeme nasıl seçilir?

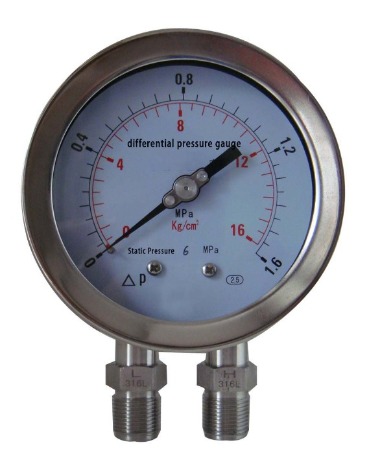

Diferansiyel Basınç Göstergesi

Diferansiyel basınç göstergesi i̇ki nokta arasındaki basınç farkını ölçmek için kullanılan bir alettir.İki basınç arayüzüne sahiptir (H yüksek basınç ucu, L düşük basınç ucu).Ve izleme (filtreler, temiz odalar), ölçüm (akış, seviye), kontrol (endüstriyel süreçler).Sistemin güvenli, verimli ve istikrarlı çalışmasını sağlamanın yanı sıra önleyici bakımın sağlanması için de önemli bir araçtır.

I, Fark basınç göstergesinin modeli nasıl tanımlanır?
Diferansiyel basınç göstergesinin modeli genellikle "seri kod aralığı doğruluğu kurulum yöntemi özel işlevlerinden" oluşur. Farklı üreticilerin biraz farklı adlandırma kuralları vardır, ancak temel parametreler aynıdır. Bu noktaları anlamak yeterlidir:
·Seri kodu: Enstrümanın temel türünü temsil eder. Örneğin, YXC serisi manyetik destekli bir nokta elektrik kontak diferansiyel basınç göstergesidir (alarm fonksiyonlu), CYW serisi mikro diferansiyel basınç göstergesidir (düşük diferansiyel basınç senaryoları için uygundur) ve DP serisi genel bir endüstriyel basınç göstergesidir. diferansiyel basınç göstergesi.
·Aralık: Ölçüm aralığını doğrudan belirler. Birimler çoğunlukla KPa, MPa veya mbar'dır. Seçim gerçek basınç farkı gereksinimine göre yapılmalıdır.
·Doğruluk notu: Yaygın notlar 0,5, 1,0 ve 1,6'dır. Sayı ne kadar küçük olursa doğruluk da o kadar yüksek olur (0,5 notu, hatanın aralığın %0,5'ini aşmadığını gösterir). Hassas ölçüm ve kontrol için daha yüksek dereceler seçilmelidir; sıradan izleme için 1,0 notu yeterlidir.

II, Diferansiyel basınç göstergesi yapısının sökülmesi: 3 temel bileşen performansı belirler.
Fark basınç göstergesinin yapısı karmaşık değildir. Çekirdek üç bölümden oluşur: "algılama elemanı iletim mekanizması gösterge cihazı". Her parça ölçüm stabilitesini doğrudan etkiler.
·Algılama elemanı: Diferansiyel basınç sinyallerinin mekanik yer değiştirmeye dönüştürülmesinden sorumlu olan diferansiyel basınç "sensörü". Yaygın tipler arasında diyafram tipi (düşük diferansiyel basınç ve aşındırıcı ortamlar için uygundur), körük tipi (daha geniş bir ölçüm aralığına ve iyi şok direncine sahip) ve piston tipi (özellikle yüksek diferansiyel basınç ölçümleri için) bulunur.
·İletim mekanizması: Algılama elemanının yer değiştirmesini işaretçiye ileten sinyalin "dönüştürücüsü". Doğru akım için kaldıraç dişli şanzımandır. Yüksek kaliteli diferansiyel basınç göstergeleri, aşınmayı azaltmak ve kullanım ömrünü uzatmak için paslanmaya dayanıklı dişliler kullanacaktır.
·Gösterge cihazı: Kadran, işaretçi ve cam panel dahil olmak üzere sonucun "görüntü penceresi". Kadranın aralık ve derecelendirme değeri ile işaretlenmesi gerekir ve cam panel çoğunlukla temperli cam (darbeye dayanıklı) veya pleksiglas (hafif).

III, Malzeme nasıl seçilir? (Daha iyi dayanıklılık ihtiyaçlarına göre seçin.)
Diferansiyel basınç göstergesi için malzemenin seçimi esas olarak "temas ortamına" ve "uygulanabilir ortama" bağlıdır. Anahtar parçalar için önerilen malzeme aşağıdaki gibidir:
·Kasa malzemesi: Normal ortamlar için soğuk haddelenmiş çeliği (ekonomik seçenek) seçin; nemli / dış ortamlar için 304 paslanmaz çelik (korozyon önleyici) seçin; aşındırıcı ortamlar için 316L paslanmaz çelik veya politetrafloroetilen (asitlere ve alkalilere dayanıklı) seçin.
·Algılama elemanının malzemesi: Gazları/temiz sıvıları ölçmek için nitril kauçuk (iyi esnekliğe sahip) seçilir; yağları/organik çözücüleri ölçmek için flor kauçuğu (yağa dayanıklı) seçilir; Güçlü aşındırıcı ortamları (asit ve alkali çözeltiler gibi) ölçmek için politetrafloroetilen seçilir.
·Eklem malzemesi: Malzeme uyumsuzluğundan kaynaklanan sızıntı veya korozyonu önlemek için algılama elemanının malzemesine uyum sağlamak yeterlidir. Yaygın olarak kullanılan malzemeler 304 paslanmaz çelik ve pirinçtir (ortamın korozyona neden olmadığının doğrulanması gerekir).

IV, Diferansiyel basınç göstergesinin seçimine ilişkin üç temel prensip
·İlk gereksinimler: "Küçük bir görev için çok fazla ekipman kullanılmasını" veya "yetersiz ölçüm aralığını" önlemek için ölçüm aralığını, doğruluk gereksinimlerini ve orta özellikleri açıkça tanımlayın.
·Şimdi çevreye bakalım: Sıcaklık, nem ve aşındırıcılık gibi faktörlere dayanarak kasa ve çekirdek bileşenler için malzemeleri belirleyin.
·Kaliteye güvenin: Nitelikli üreticileri seçmeye öncelik verin. İletim mekanizmasının düzgünlüğüne ve gelecekte bakım sorunlarını azaltmak için bağlantıların sızdırmazlık performansına özellikle dikkat edin.

Özet:
Basınç göstergelerinin seçimi karmaşık görünebilir, ancak "modelin parametrelerine bakın, yapı için çekirdeği inceleyin ve malzeme için ortamı göz önünde bulundurun" mantığını takip ederek uygun ekipmanı kolayca bulabilirsiniz. Belirli bir senaryodaki seçimle ilgili herhangi bir özel sorunuz varsa, lütfen arka uçta bir mesaj bırakmaktan çekinmeyin!
