Ayrıntıları gör(Model, yapı ve malzemenin açıklaması.)

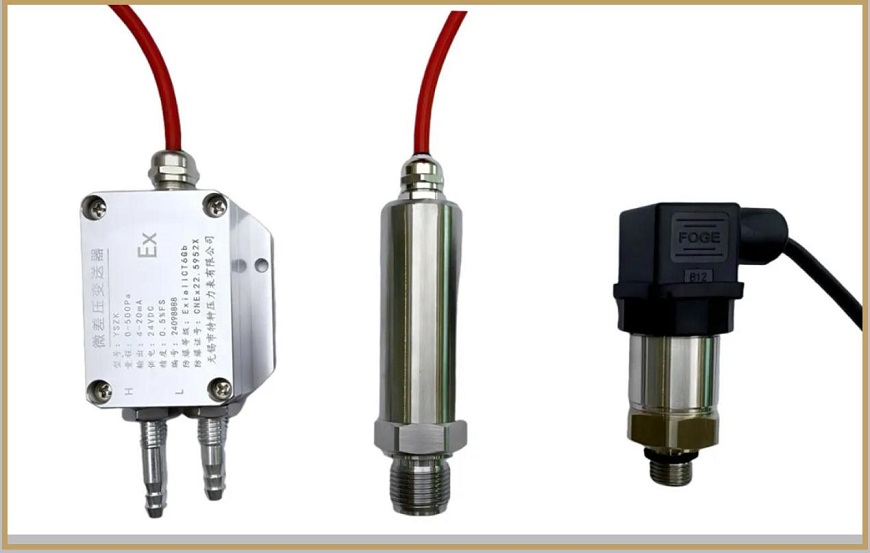

Bir kompakt basınç verici (İngilizce: Kompakt Basınç Verici), daha kolay iletim, ekran veya kontrol için ölçülen basınç sinyalini (gaz veya sıvı basınç gibi) standart elektrik sinyallerine (4-20mA, 0-5V, vb.) Dönüştüren minyatür bir cihazdır. Özellikleri arasında küçük boyut, hafif, uygun kurulum ve sınırlı alana sahip uygulamalar için uygunluk (kompakt ekipman, taşınabilir enstrümanlar veya mikro endüstriyel sistemler gibi) bulunur.
1. Modeli belirlemenin anahtarı parametrelerde yatmaktadır.
Kompakt basınç vericilerinin model sayısı genellikle harf ve sayıların bir kombinasyonudur. Kodlama kuralları farklı üreticiler arasında biraz farklılık gösterir, ancak temel parametreler genellikle aynıdır. Bu noktaları göz önünde bulundurarak, gereksinimleri hızlı bir şekilde eşleştirebilirsiniz:
· YSZC: Ürün serilerini temsil eder, bu da belirli bir kompakt basınç verici serisine ait olduğunu gösterir. Üretici tarafından belirlenen bir kod, mektup veya dahili numaralandırma kuralı olabilir veya bazı ortak özelliklere sahip olduğunu temsil edebilir.
· Basınç Aralığı: Doğrudan sayılarla işaretlenmiştir. Ortak birimler MPA, KPA ve Bar'dır. Örneğin, 0-1 MPA, ölçüm aralığının 0 ila 1 megapascal olduğunu gösterir.
· Çıkış sinyali: Endüstride yaygın olarak kullanılan "4-20mA" (analog sinyal) ve RS485'tir (dijital sinyal, genellikle Modbus protokolü ile eşleştirilir). Model bunu "420" veya "RS485" olarak gösterebilir.
· Doğruluk notu: Sayılar veya harflerle gösterilir. Örneğin, "0.25" 0.25 dereceli bir doğruluğu temsil eder ve "0.5" 0.5 derecedir. Doğruluk ne kadar yüksek olursa, ölçüm hatası o kadar küçük olur.
2 , Üç temel bileşen performansı belirler.
Kompakt basınç vericisi küçüktür, ancak kompakt bir yapıya ve tam işlevlere sahiptir. Esas olarak üç çekirdek parçadan oluşur:
· Basınç Algılama Elemanı (çekirdek algılama ünitesi): Ölçülen ortamla doğrudan temas halinde, basınç sinyallerini küçük elektrik sinyallerine dönüştürür. Ana akım türleri arasında "dağınık silikon sensörü" (yüksek doğruluk, hızlı tepki, geleneksel endüstriyel senaryolar için uygun) ve "seramik sensör" (korozyona direnç, asitler ve alkalis gibi sert ortamlar için uygun).
· Sinyal İşleme Modülü: Basınç algılama elemanından küçük sinyalleri alır ve amplifikasyon, filtreleme ve doğrusallaştırma işlemi yoluyla bunları standart çıkış sinyallerine (4-20m gibi) dönüştürür. Bu bölüm, vericinin stabilitesini ve anti-etkileşim yeteneğini belirler.
· Kasa ve arayüz: Kabuk koruyucu ve sızdırmazlık bileşeni olarak hizmet verirken, arayüz test edilen boru hattını/ekipmanı bağlamak için kullanılır. Ortak koruma seviyeleri IP65 (toz geçirmez ve sıçrama geçirmez) ve IP67 (toz geçirmez ve su geçirmez daldırma) içerir. Bağlantı türleri arasında M20*1.5 iş parçacığı (standart), G1/4 iplik (İmparatorluk), vb.
3, malzeme ölçüm sonucunu belirler.
Basınç Algılama Diyaframı: Ortamla doğrudan temas halinde, malzeme seçiminde önemli bir faktördür.
· 316L Paslanmaz Çelik: Korozyona dirençli, yüksek mukavemetli, su, yağ ve yaygın gaz gibi çoğu senaryo için uygun ve para için iyi bir değer sunar.
· Alaşım C: Kimyasal ve metalurji gibi endüstrilerdeki sert ortamlar için uygun olan güçlü aşındırıcı ajanlara (hidroklorik asit ve sülfürik asit gibi) dirençli.
· Tantal tabakası: güçlü asitlere (özellikle hidroflorik aside) dirençli, yüksek maliyetli ve sadece özel durumlarda kullanılır.
· Seramikler: Statik elektrik olmadan asitlere ve alkalilere dirençli, gıda ve ilaç gibi hijyen düzeyinde uygulamalar için uygun (metal kontaminasyonundan kaçınır).
Vaka malzemesi
Çoğunlukla döküm alüminyum alaşımından (yüzey tozu kaplama, hafif, düşük maliyetli) veya paslanmaz çelikten (korozyona dirençli, yüksek sıcaklık, dış mekan ve nemli ortamlar için uygun) yapılır.
Sızdırmazlık malzemesi
Yaygın olarak kullanılan malzemeler arasında nitril kauçuk (yağa dirençli, normal sıcaklıklar için uygun), flor kauçuk (hem yüksek hem de düşük sıcaklıklara dirençli, güçlü korozyona dirençli, aşırı koşullar için uygun) ve silikon kauçuk (gıda derecesi, hijyen senaryoları için uygun) bulunur.
4, Doğru Verici Nasıl Seçilir: 3 Anahtar İpucu
· Önce ortama odaklanın: Korozif ortam için sınırlı seçenekler arasında Hastelloy alaşımları, seramik diyaframlar ve sıhhi uygulamalar için seramik ve silikon kauçuk contalar seçilir.
· İkinci çalışma durumuna odaklanın: Yüksek sıcaklıklı ortamlar için paslanmaz çelik gövde ve flor kauçuk sızdırmazlığı seçilir. Kapalı alanlarda, vericinin uzunluğu (genellikle ≤ 100mm) doğrulanır.
· Son olarak, gereksinimleri göz önünde bulundurun : Hassas gereksinim 0.25 dereceli difüzyon silikon sensörü içindir. Ayrıca, uzaktan iletişim gerekli ve Rs485 çıkışı seçilmelidir.
Özet:
Kompakt basınç vericisi küçük olsa da, endüstriyel ölçümdeki önemli rolünü sağlamak için doğru modeli, yapıyı ve malzemeyi seçmek esastır. Çalışma koşullarına dayalı seçim hakkında belirli bir şüpheniz varsa, lütfen daha fazla tartışma için tartışma alanında bir yorum bırakmaktan çekinmeyin!
