Geniş endüstriyel üretim sisteminde, sıvı seviyesi ölçümü hassas bir "bilge göz" gibidir ve üretim sürecinin istikrarlı ve verimli çalışmasını sağlamada çok önemli bir rol oynar. Petrokimya endüstrisindeki büyük depolama tanklarından, enerji sektöründeki kazan suyu tanklarına, yiyecek ve içecek endüstrisindeki üretim tanklarına kadar sıvı seviyelerinin doğru tespiti büyük önem taşımaktadır. Manyetik kapaklı seviye göstergesi, benzersiz çalışma prensibi ve olağanüstü performans avantajlarıyla birçok endüstriyel alanda güvenilir bir sıvı seviyesi ölçüm aracı haline gelmiştir.
I.Çalışma prensibi: Kaldırma kuvveti ve manyetizmanın ustaca birleşimi

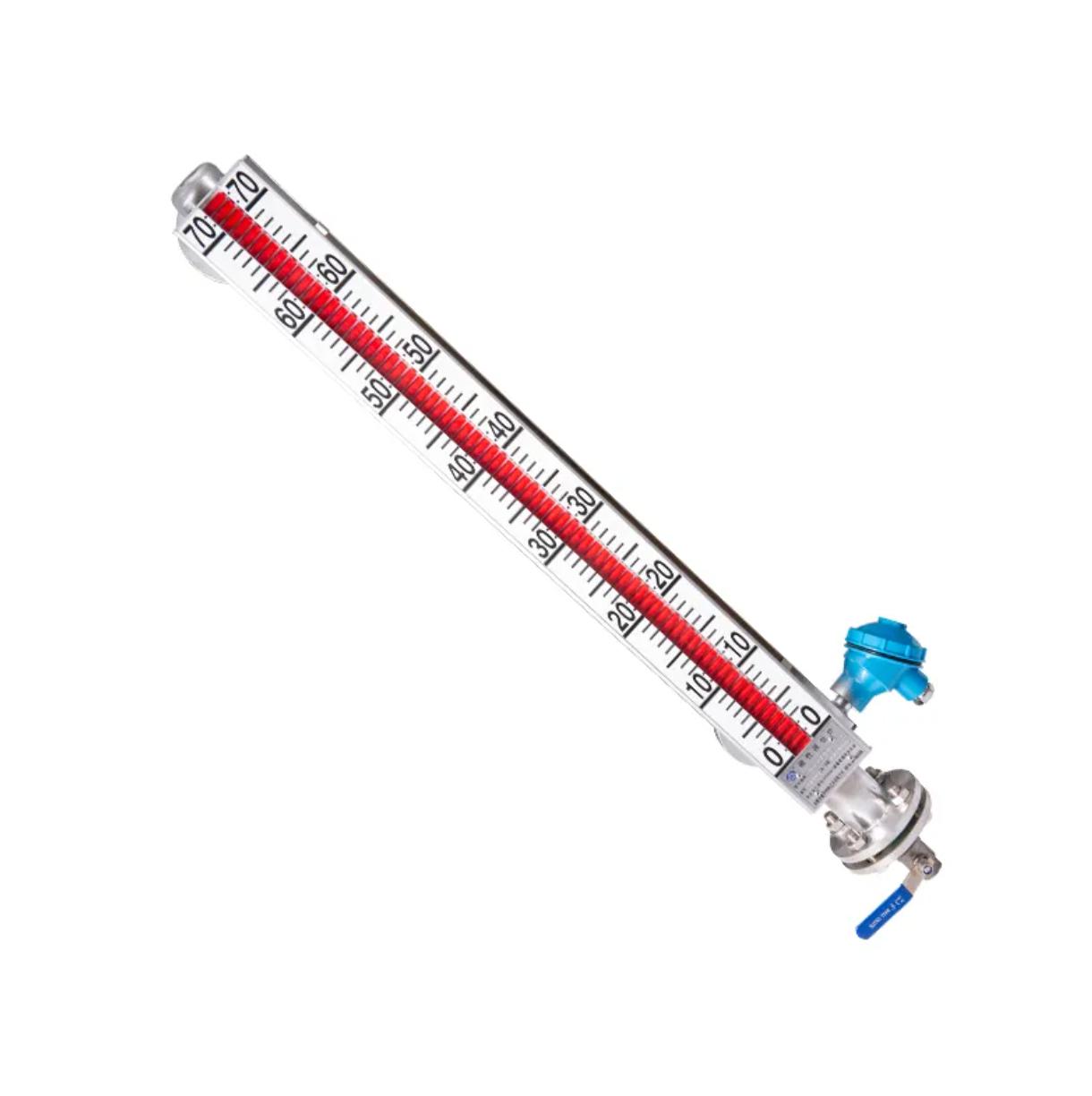

Manyetik kapaklı seviye göstergesinin tasarımı, kaldırma kuvveti ilkesinden ve manyetizmanın etkileşiminden ilham almıştır. Temel olarak ölçülen kaba bağlı bir ana tüp, içinde kalıcı mıknatıslar bulunan manyetik bir şamandıra ve harici bir ekran panelinden (kırmızı ve beyaz çift renkli manyetik döner sütunlardan oluşur) oluşur. Ölçülen kaptaki sıvı seviyesi değiştiğinde, ana borunun içindeki manyetik şamandıra, kaldırma kuvveti etkisinden dolayı eşzamanlı olarak yukarı ve aşağı hareket edecektir. Ayrıca, şamandıranın içindeki sabit mıknatıslı çelik, manyetik bağlantı etkisi sayesinde, harici ekran panelindeki manyetik döner kolonu 180 derece dönecek şekilde tahrik eder. Sıvı seviyesi yükseldiğinde çevirme sütunu beyazdan kırmızıya döner; sıvı seviyesi düştüğünde çevirme sütunu tekrar kırmızıdan beyaza döner. Çevirmeli sütunun renk değişimi sayesinde insanlar sıvı seviyesi yüksekliğini sezgisel ve net bir şekilde okuyabilir ve sıvı seviyesinin görsel olarak izlenmesini sağlayabilir. Bu temassız ölçüm yöntemi yalnızca geleneksel uygulamalarda mekanik sürtünmeden kaynaklanan hataları önlemekle kalmaz sıvı seviye ölçerler aynı zamanda ölçüm sürecinin güvenliğini ve güvenilirliğini de sağlar. Zorlu endüstriyel ortamlarda bile istikrarlı bir şekilde çalışabilir.
II. Ürün Avantajları: Endüstriyel gereksinimleri tam olarak karşılar
Sezgisel ve net ekran
Manyetik kapaklı seviye göstergesinin gösterge paneli benzersiz bir şekilde tasarlanmıştır. Ölçek işaretleri ve sayılar kalınlaştırılarak görünürlük ve görüş açısı önemli ölçüde artırıldı. İster güçlü ışığa maruz kalan dış mekan depolama tanklarında ister loş ışıklı kapalı üretim atölyelerinde olsun, operatörler sıvı seviyesi verilerini kolay ve hızlı bir şekilde okuyabilir. Çift renkli döner sütun tasarımı daha da dikkat çekicidir, çeşitli ortam ışığı koşullarında açıkça ayırt edilebilir ve üretim süreci sırasında sıvı seviyesinin izlenmesinde büyük kolaylık sağlar.
Kurulum ve bakım için uygun

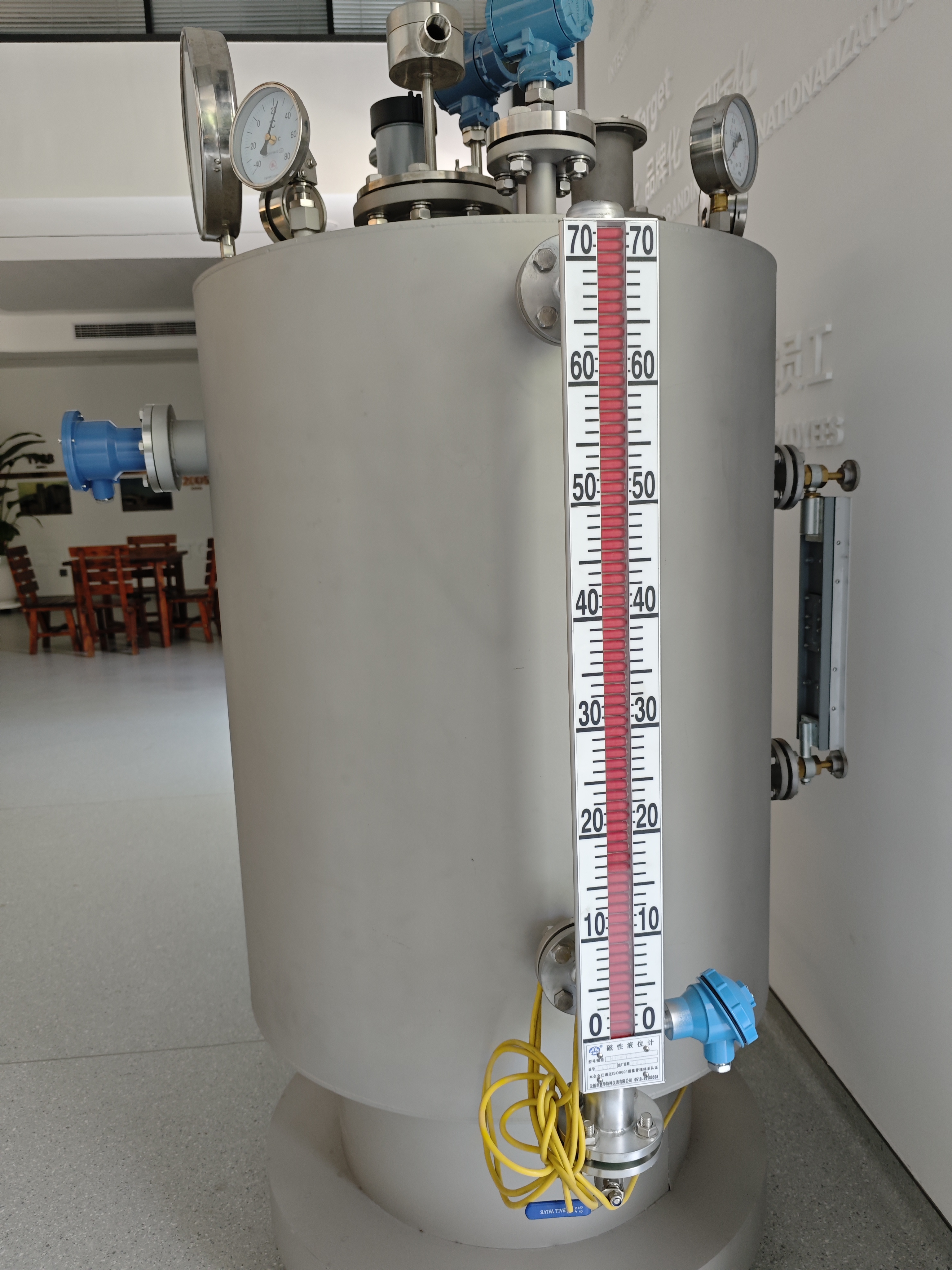

Basit bir ana yapıya sahip modüler tasarım benimsenmiştir. Ana bileşenler ana boruyu, şamandırayı, gösterge panelini ve bağlantı flanşını içerir. Karmaşık hareketli parçalar yoktur. Kurulum yöntemleri esnek ve çeşitlidir. Yana monteli tip, yağ depolama tankları ve yangın söndürme suyu tankları gibi büyük dikey konteynerler için uygundur; Üstten monteli tip, üst açıklığın kısıtlı olduğu küresel tanklar, yatay tanklar vb. içindir. Ayrıca sıvı seviye göstergesi bir durdurma vanasıyla donatılmıştır. Daha sonraki aşamada temizlik, bakım veya bileşenlerin değiştirilmesi gerektiğinde, makineyi durdurmadan çalıştırılabilir, bakım maliyetleri ve süresi etkili bir şekilde azaltılabilir ve üretim verimliliği artırılabilir.
Yaygın kullanılabilirlik
Mükemmel basınç ve sıcaklık dayanımı özelliklerine sahiptir. Çalışma basıncının üst sınırı 1,0 MPa'ya ulaşabilir ve çalışma sıcaklığı aralığı -20°C ila 200°C'yi kapsar. Yüksek sıcaklıkta buhar ve düşük sıcaklıkta sıvılaştırılmış gaz gibi zorlu çalışma koşullarına uyum sağlayabilir. Viskoz veya kolayca katılaşan ortamlar için, ölçüm işlemi sırasında ortamın akışkanlığını sağlamak ve ölçüm doğruluğunu garanti etmek amacıyla isteğe bağlı olarak bir buhar ceketi veya elektrikli ısıtma cihazı seçilebilir. Ayrıca korozyon önleme ve patlamaya dayanıklılık özellikleri açısından olağanüstü iyi performans gösterir. Hidroflorik asit ve konsantre sülfürik asit gibi güçlü korozif ortamlara dayanabilen, zorlu korozif ortamlar için özel olarak tasarlanmış iç astarlı ve plastik tipte sıvı seviye göstergeleri sunar. Aynı zamanda, IP66/IP67 koruma seviyesine sahip, aleve dayanıklı tip (Exd IIC T6 Gb) ve kendinden emniyetli tip (Ex ia IIC T6 Ga) için ikili sertifikalar almıştır. Petrol ve gaz depolama ve taşımanın yanı sıra ilaç ve diğer yanıcı ve patlayıcı ortamlarda da güvenle uygulanabilir.
Yüksek hassasiyet ve güvenilirlik:
Manyetik kapaklı seviye göstergesi, istikrarlı yapısı ve gelişmiş ölçüm prensipleri ile yüksek ölçüm doğruluğuna sahiptir ve hata küçük bir aralıkta kontrol edilebilir. Uzun süreli kullanım sırasında, harici müdahalelerden kolayca etkilenmez ve her zaman güvenilir performansı koruyabilir, endüstriyel üretim için doğru sıvı seviyesi verileri sağlayabilir ve anormal sıvı seviyelerinin neden olduğu ekipman arızalarını ve üretim kazalarını etkili bir şekilde önleyebilir.
III. Uygulama Alanları: Çeşitli Endüstrilerin Gelişiminin Kolaylaştırılması
Petrol ve kimya endüstrisi
Petrol rafinasyonu ve kimyasal üretim süreçlerinde çeşitli depolama tankları ve reaksiyon kaplarındaki sıvı seviyelerinin izlenmesi büyük önem taşımaktadır. Manyetik kapaklı seviye göstergeleri, ham petrolün, rafine edilmiş petrol ürünlerinin ve kimyasal hammaddelerin sıvı seviyesi yüksekliklerini gerçek zamanlı olarak görüntüleyebilir. Manyetik anahtarlarla birleştirildiğinde, yüksek ve düşük sıvı seviyesi alarm fonksiyonlarını yerine getirerek tankın taşması veya boşaltılması gibi olayları etkili bir şekilde önleyebilirler. Örneğin, büyük bir petrol rafinerisinin depolama tankı alanında, manyetik kapaklı seviye göstergelerinin otomatik bir kontrol sistemiyle birlikte kullanılmasıyla, uzaktan izleme ve otomatik sıvı ikmali gerçekleştirilebilir, bu da üretim güvenliğini ve yönetim verimliliğini önemli ölçüde artırır.
Enerji Endüstrisi
Kazan su deposunun su seviyesi, santralin güvenli çalışması için önemli bir göstergedir. Yüksek sıcaklığa dayanıklı tasarımı ve buhar ceketi yalıtım önlemleriyle manyetik kapaklı seviye göstergesi, 200 ° C'nin üzerindeki sıcaklıklarda suyun su seviyesini doğru bir şekilde ölçebilir. Ayrıca yanlış su seviyelerinden kaynaklanan kazan kuru yanması veya su taşması kazalarını da tespit edebilir ve önleyebilir. Belirli bir termik santralde gelişmiş manyetik kapaklı seviye göstergelerinin benimsenmesinden sonra, su seviyesinin ölçüm hatası önemli ölçüde azaldı, operasyonel stabilite büyük ölçüde iyileştirildi ve sürekli ve istikrarlı elektrik beslemesi sağlandı.
Yiyecek ve içecek endüstrisi
Hijyenik bir üretim ortamında, sıvı seviyesi ölçüm ekipmanının hijyen gereksinimleri son derece yüksektir. Plastik tip manyetik kapaklı seviye göstergesi, FDA malzeme gövdelerini ve gıda sınıfı sızdırmazlık halkalarını benimser ve tamamen kapalı yapısı bakterilerin büyümesini etkili bir şekilde önler. Bira fermantasyon tankları ve süt ürünleri depolama tankları gibi ekipmanlarda sıvı seviyesinin izlenmesi için yaygın olarak kullanılır ve gıda ve içecek üretim sürecinin hijyen güvenliğini ve kalite istikrarını sağlar.
IV .Kurulum yeri ve çevresel gereksinimler
Dikeylik kontrolü: Sıvı seviye göstergesinin gövdesi, ≤ 2° eğim açısı hatasıyla yere tamamen dik olmalıdır. Seviye göstergesi kullanarak kalibre etmeniz önerilir. Kurulum sırasında, termal genleşme ve daralmanın etkisini önlemek için gövdenin alt kısmında ≥ 100 mm'lik bir boşluk ve üstte ≥ 50 mm'lik bir kenar boşluğu bırakılması önerilir.
Parazit kaynaklarından kaçının: Güçlü manyetik alanlarda (büyük motorların 30 metre yakınında), şiddetli titreşim bulunan alanlarda (titreşim yoğunluğu > 5 mm/s) veya yüksek sıcaklıkta radyasyon kaynaklarının (>60°C) bulunduğu alanlarda kurulum yasaktır. Bu, manyetik bağlantı arızasına veya mekanik hasara yol açabilir.
Ortam uyumluluğu: Gövde malzemesi (304SS/316L gibi) ortam korozyonuna dayanıklı olmalı ve flanşın sızdırmazlık yüzeyinde PTFE contalar kullanılmalıdır. Aşırı klorür içeriğine sahip ortamlarda çift fazlı paslanmaz çelik malzemeler seçilmelidir.
Parazit kaynaklarından kaçının: Güçlü manyetik alanlarda (büyük motorların 30 metre yakınında), şiddetli titreşim bulunan alanlarda (titreşim yoğunluğu > 5 mm/s) veya yüksek sıcaklıkta radyasyon kaynaklarının (>60°C) bulunduğu alanlarda kurulum yasaktır. Bu, manyetik bağlantı arızasına veya mekanik hasara yol açabilir.
Ortam uyumluluğu: Gövde malzemesi (304SS/316L gibi) ortam korozyonuna dayanıklı olmalı ve flanşın sızdırmazlık yüzeyinde PTFE contalar kullanılmalıdır. Aşırı klorür içeriğine sahip ortamlarda çift fazlı paslanmaz çelik malzemeler seçilmelidir.
