Basınç ölçümü sessiz omurga Sayısız endüstriyel süreçten Bir petrokimya rafinerisinin güvenliğinin sağlanmasından belediye su sistemindeki akış hızının kontrol edilmesine kadar, tek bir cihazın doğruluğu verimliliği, ürün kalitesini ve kritik güvenlik stveartlarını belirleyebilir. O cihaz şu basınç verici .
Çoğunlukla gözden kaçırılsa da doğru basınç vericisinin seçilmesi kritik bir mühendislik kararıdır. Pazar, göstergeden diferansiyele, 4-20 mbir'dan HART'a ve baş döndürücü malzeme ve sertifika dizisine kadar seçeneklerle doymuş durumda. Uyumsuz spesifikasyonlar, hatalı okumalara, erken arızalara, maliyetli arıza sürelerine ve hatta yıkıcı güvenlik olaylarına yol açabilir.
Bu kılavuzun amacı bu karmaşık seçim sürecini basitleştirmektir. Her seferinde en uygun cihazı seçmenizi sağlamak için temel temel bilgiler, göz önünde bulundurulması gereken kritik faktörler ve özel uygulamanıza göre eşleştirmeniz gereken temel özellikler konusunda size yol göstereceğiz.
Basınç Verici Temellerini Anlamak
Basınç Verici Nedir?
A basınç verici bir akışkanın (sıvı veya gaz) uyguladığı kuvveti ölçmek ve bu mekanik basıncı stveartlaştırılmış, ölçülebilir bir basınca dönüştürmek için tasarlanmış bir alettir. elektrik sinyali . Bu sinyal daha sonra izleme, kontrol ve veri kaydı için bir kontrol sistemine (PLC veya DCS gibi) iletilir.
Bir vericinin özünde tipik olarak bir basınç sensörü (genellikle bir diyafram veya ince bir film) uygulanan basınç altında defveyame olur. Bu deformasyon, küçük bir voltaj değişimi üreten bir algılama elemanı (gerilim ölçer gibi) tarafından ölçülür. Verici devresi daha sonra bu voltajı yükseltir, koşullandırır ve 4-20 mA akım sinyali gibi standart bir endüstriyel çıkışa ölçeklendirir.
Basınç Transmitteri Seçerken Dikkat Edilmesi Gereken Faktörler
Doğru vericiyi seçmek, cihazın yeteneklerini uygulama, ortam ve kontrol sisteminin talepleriyle eşleştirmeye yönelik sistematik bir süreçtir. Bu, altı temel alanda kapsamlı bir analiz gerektirir.
1. Başvuru Koşulları
İlk adım her zaman anlamaktır ne ölçüyorsunuz ve nerede onu ölçüyorsunuz.
- Ölçülen ortam nedir?
- Bu bir mi sıvı, gaz, buhar veya bulamaç ? Bu, gerekli proses bağlantısını ve en önemlisi ıslak malzemeleri belirler.
- Ortam mı aşındırıcı (örn. güçlü asitler, tuzlu su)? Yüksek derecede aşındırıcı ortamlar, yalnızca standart paslanmaz çelik değil, Hastelloy veya Monel gibi özel malzemeler gerektirir.
- Öyle mi? viskoz veya tıkanma olasılığı yüksek ? Böyle bir durumda sensörün tıkanmasını önlemek için gömme montajlı diyaframlar veya kimyasal contalar gerekebilir.
- Gerekli basınç aralığı nedir?
- Belirtin Minimum Çalışma Basıncı (MOP) and Maksimum Çalışma Basıncı (MOP) . Vericinin kalibre edilmiş aralığı bu aralığı kapsamalıdır; ideal doğruluk için normal çalışma basıncı aralığın %30$ ila %70$ aralığına düşmelidir.
- Nedir Maksimum Aşırı Basınç/Devam Basıncı ? Bu, vericinin performans özelliklerinde kalıcı bir değişiklik olmadan dayanabileceği basınçtır.
- Çalışma sıcaklığı aralığı nedir?
- Proses Sıcaklığı: Ölçülen ortamın sıcaklığı. Yüksek sıcaklıklar sıklıkla gerektirir helezon sifon (buhar için) veya kimyasal conta tertibatı Sensör elektroniklerini ısıdan izole etmek için.
- Ortam Sıcaklığı: Vericinin elektronik aksamını ve termal kararlılığını etkileyen çevre ortamının sıcaklığı.
2. Performans Özellikleri
Bu spesifikasyonlar ölçümün kalitesini ve güvenilirliğini tanımlar.
- Doğruluk: Ölçümün ne kadar hassas olması gerekiyor?
- Temel izleme için $\pm %0,5$ aralığı kabul edilebilir.
- Kritik kontrol döngüleri veya gözetim aktarımı için yüksek hassasiyetli vericiler ($\pm %0,05$ veya daha iyisi) gereklidir.
- Not: Doğruluğun sıcaklık etkilerini ve uzun vadeli stabiliteyi içerip içermediğini her zaman netleştirin.
- Kararlılık: Vericinin sıfır noktasını ve aralığını uzun bir süre (örneğin 1 ila 5 yıl) boyunca ne kadar iyi koruduğu. Yüksek stabilite, sık ve maliyetli bakım ihtiyacını en aza indirir yeniden kalibrasyon .
- Tepki Süresi: Hızlı basınç değişiklikleri içeren uygulamalarda (örneğin, dalgalanma kontrolü, hızlı etkili vanalar), kontrol sisteminin anında tepki vermesini sağlamak için hızlı tepki süresi (genellikle milisaniye cinsinden ölçülür) önemlidir.
3. Çevre Koşulları
Kurulumun yeri gerekli sağlamlığı ve korumayı belirler.
- Sıcaklık ve Nem: Aşırı koşullar, yerleşik sıcaklık dengelemeli ve sağlam muhafaza malzemelerine sahip vericiler gerektirir.
- Titreşim ve Şok: Ağır makinelerin veya titreşimli akışın olduğu ortamlarda, okuma stabilitesini korumak ve mekanik hasarı önlemek için yüksek titreşim derecesine sahip vericileri seçin.
- Giriş Koruması (IP) Derecelendirmesi: Bu standart, yabancı cisimlerin (toz, kir vb.) ve nemin girişine karşı sızdırmazlık etkinliğini tanımlar.
- IP65: Toz geçirmez ve su jetlerine karşı korumalıdır.
- IP67: Toz geçirmez ve geçici suya dalmaya karşı korumalıdır (yıkanan alanlarda yaygındır).
- IP68: Toz geçirmez ve sürekli suya batırılmaya karşı korumalıdır (su altı uygulamaları için uygundur).
4. Çıkış Sinyali ve İletişim
Seçilen sinyal tipinin mevcut altyapınızla sorunsuz bir şekilde entegre olması gerekir.
- 4-20 mA (Analog Akım):
- En yaygın endüstriyel standarttır (iki telli döngüden güç alır).
- Mükemmel gürültü bağışıklığı ve ideal uzun iletim mesafeleri .
- Avantajı: 4 mA'lik 'canlı sıfır', kopuk kablo tespitine izin verir (0 mA bir arızayı gösterir).
- Gerilim (0-5V, 0-10V):
- Şunun için uygun: kısa mesafeler ve laboratuvar veya OEM uygulamaları.
- Uzun vadede mevcut sinyallerden daha az gürültü bağışıklığı.
- HART Protokolü (Otoyol Adreslenebilir Uzaktan Dönüştürücü):
- Üst üste bindirir dijital sinyal 4-20 mA analog sinyalde.
- Analog kontrol sinyalini kesmeden uzaktan konfigürasyona, teşhise ve kalibrasyona olanak tanır.
- Fieldbus (örn. Profibus PA, FOUNDATION Fieldbus, Modbus):
- Tamamen dijital iletişim karmaşık, ağ bağlantılı kontrol sistemleri için.
- Tek bir cihazdan çok değişkenli ölçümlere ve gelişmiş teşhislere olanak tanır.
5. Malzeme Uyumluluğu
Bu bir güvenlik ve uzun ömürlülük endişesidir. ıslanan parçalar (diyafram ve proses bağlantısı) korozyona uğramamalı veya proses ortamıyla reaksiyona girmemelidir.
| Orta Tip | Yüksek Uyumluluklu Malzemeler | Ortak Uygulamalar |
| Genel Akışkanlar (Su, Hava, Yağ) | 316L Paslanmaz Çelik (Standart) | HVAC, Pompa Sistemleri, Yardımcı Programlar |
| Aşındırıcı Kimyasallar (Asitler, Bazlar) | Hastelloy C-276, Monel | Kimyasal İşleme, Kağıt Hamuru ve Kağıt |
| Yüksek Saflıkta/Farmasötik | Elektro-parlatmalı 316L SS | Yiyecek ve İçecek, Biyoteknoloji |
6. Kurulum, Sertifikalar ve Güvenlik
- Kurulum Hususları:
- Proses Bağlantı Türü: Dişli (NPT, BSP), Flanşlı (ANSI, DIN) veya Sıhhi (Tri-Clamp). Mevcut borularla eşleşmelidir.
- Alan Kısıtlamaları: Sıkı kurulumlar için kompakt tasarımlara ihtiyaç vardır.

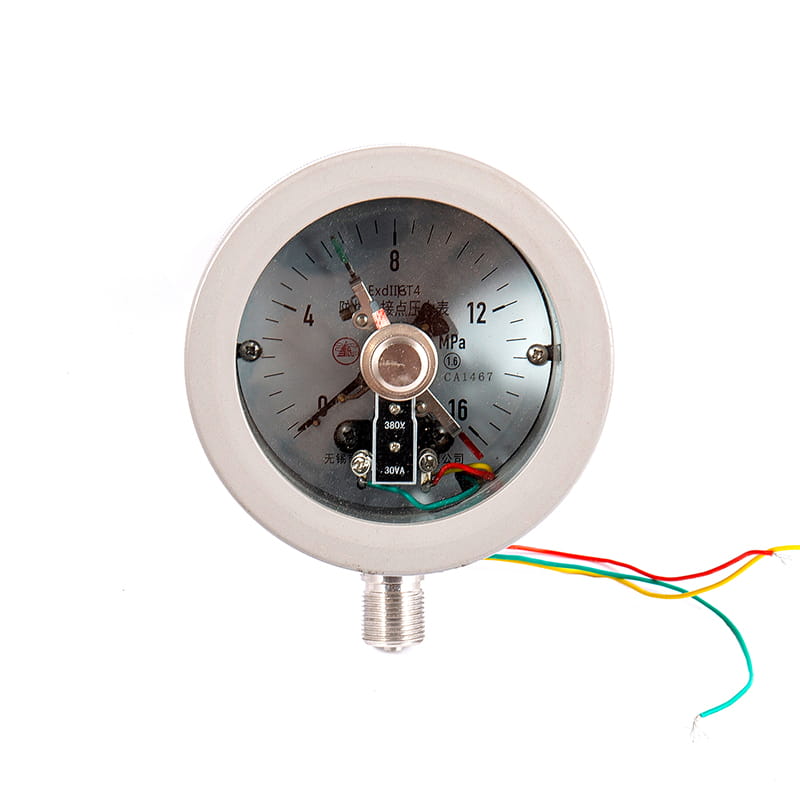

- Güvenlik/Tehlikeli Alan Sertifikaları: Yanıcı gaz veya tozun bulunabileceği alanlara kurulum için verici zorunluluk uygun sertifikayı taşıyın:
- ATEX (Avrupa) or IECEx (Uluslararası): Patlayıcı atmosferlerde küresel uyumluluk için.
- UL/CSA (Kuzey Amerika): Kendinden güvenlik veya patlamaya dayanıklılık derecelendirmeleri için.
Kurulum ve Bakım İpuçları
En hassas şekilde üretilmiş basınç vericisi bile, yanlış monte edilirse veya ihmal edilirse zamanından önce arızalanır veya hatalı okumalar sağlar. Bu en iyi uygulamalara bağlı kalmak, cihazlarınızın ömrünü ve güvenilirliğini en üst düzeye çıkarır.
Doğru Kurulum Teknikleri
- Aşırılıklardan Yalıtın: Vericiyi doğrudan yüksek titreşime veya aşırı ısıya maruz kalan boruların üzerine monte etmekten kaçının. Gerekirse esnek boru veya uzak montaj (kılcal boru veya kimyasal conta aracılığıyla) kullanın.
- Doğru Yönelimi Sağlayın: Üreticinin kılavuzuna bakın. Sıvı uygulamalarda, impuls hattında hava ceplerinin oluşmasını önlemek için cihaz genellikle basınç musluğunun altına monte edilmelidir. Gaz uygulamalarında, yoğuşmanın akıp gitmesine izin vermek için musluğun üzerinde olmalıdır.
- Steam için Syphons'u kullanın: Her zaman bir helezon sifon veya buhar basıncını ölçerken bobin sifonunu kullanın. Bu, hassas sensör diyaframını ve elektronik aksamı canlı buharın yüksek sıcaklıklarından koruyan bir su bariyeri (yoğuşma) oluşturur.
- Sıkıca Kapatın, Ancak Aşırı Sıkmayın: Dişli bağlantılarda uygun bir sızdırmazlık maddesi (örn. PTFE bant veya boru dişi sızdırmazlık maddesi) kullanın. Aşırı sıkma diyaframın eğrilmesine veya sensöre zarar vererek sıfır noktasının kalıcı olarak değişmesine neden olabilir.
- Topraklama Önemlidir: Çıkış sinyalindeki elektromanyetik paraziti (EMI) ve gürültüyü en aza indirmek için vericinin ve kablo ekranının üretici talimatlarına ve elektrik standartlarına göre doğru şekilde topraklandığından emin olun.
Düzenli Kalibrasyon ve Bakım
- Rutin Kalibrasyon: Basınç vericileri sıcaklık döngüleri, stres ve şok nedeniyle zamanla kayar. Rutin bir kalibrasyon programı oluşturun (kritikliğe bağlı olarak genellikle yıllık veya altı aylık). Kalibrasyon, vericinin okumasının sertifikalı bir referans standartla karşılaştırılmasını içerir.
- Sıfır ve Açıklık Kontrolleri: Düzenli olarak gerçekleştirin sıfır çek (basınç atmosfere verildiğinde okumanın doğrulanması) ve açıklık kontrolü (okumanın tam aralıkta doğrulanması) HART iletişim cihazını veya yerel ekranı kullanarak.
- İmpuls Hattı Bakımı: Diferansiyel basınç kurulumlarında impuls hatları proses malzemesi (çamur, tortu, buz) nedeniyle tıkanabilir. Basıncın sensöre doğru şekilde iletilmesini sağlamak için bu hatları periyodik olarak yıkayın.
Yaygın Sorunları Giderme
| Sorun | Muhtemel Neden | Çözüm |
| Sürüklenen Okumalar | Sıcaklık değişiklikleri; uzun vadeli sensör sapması; zayıf topraklama. | Sıcaklık telafisi ayarlarını kontrol edin; sıfır düzeltme gerçekleştirin; uygun topraklamayı doğrulayın. |
| “Sıçrayan” veya Gürültülü Sinyal | Aşırı titreşim; elektriksel gürültü (EMI); sıvı titreşimleri. | Sensörü uzaktan monte edin; korumalı kablo kullanın; bir sönümleyici veya söndürücü takın. |
| Çıkış 4 mA veya 20 mA'da Sıkışmış | Yanlış yapılandırılmış aralık; fiziksel hasar; kablolama hatası (örn. kısa devre). | Basınç aralığı ayarlarını doğrulayın; döngü kablolarının sürekliliğini kontrol edin; fiziksel hasar olup olmadığını kontrol edin. |
| Çıkış Sinyali Yok (0 mA) | Kırık tel/açık döngü; güç kaynağı arızası. | Güç kaynağı voltajını kontrol edin; terminal bağlantılarını korozyon veya kopma açısından inceleyin. |
Doğru basınç vericisini seçmek, tüm prosesinizin doğruluğuna, güvenliğine ve verimliliğine yapılan bir yatırımdır. Bu, yalnızca bir basınç değerini eşleştirmenin ötesine geçen bir karardır; bütünsel bir incelemeyi gerektirir uygulama gereksinimleri, çevresel stres etkenleri ve iletişim uyumluluğu.
Seçim için Temel Çıkarımlar:
- Türü Tanımlayın: İhtiyacınız olup olmadığını belirleyin Gösterge, Mutlak veya Diferansiyel ölçüm.
- Uyumluluğu Kontrol Edin: Şunlardan emin olun: ıslanan malzemeler proses ortamına dayanabilir (örn. 316L SS, Hastelloy).
- Maç Performansı: Şunu seçin: doğruluk and Tepki Süresi özel kontrol döngünüz için gereklidir.
- İletişimi Onaylayın: Doğrulayın Çıkış Sinyali (4-20 mA, HART, Fieldbus) DCS/PLC'niz ile uyumludur.
