Farklı Basınç Ölçer Çeşitleri ve Kullanım Alanları Nelerdir?

Basınç göstergeleri, sıvı ve gazlardaki basıncı izlemek ve kontrol etmek için kullanılan temel ölçüm cihazlarıdır. İmalat, enerji, ilaç, su arıtma ve HVAC gibi endüstrilerde güvenliğin, proses stabilitesinin ve ekipman performansının sağlanmasında kritik bir rol oynarlar. Doğru basınç göstergesi tipinin seçilmesi, basınç aralığı, ortam, doğruluk gereklilikleri, çevre koşulları ve kurulum kısıtlamaları gibi faktörlere bağlıdır. Farklı basınç ölçer türlerini ve bunların pratik kullanımlarını anlamak, operatörlerin sistem arızalarını önlemesine, bakım maliyetlerini azaltmasına ve güvenlik standartlarına uymasına yardımcı olur.

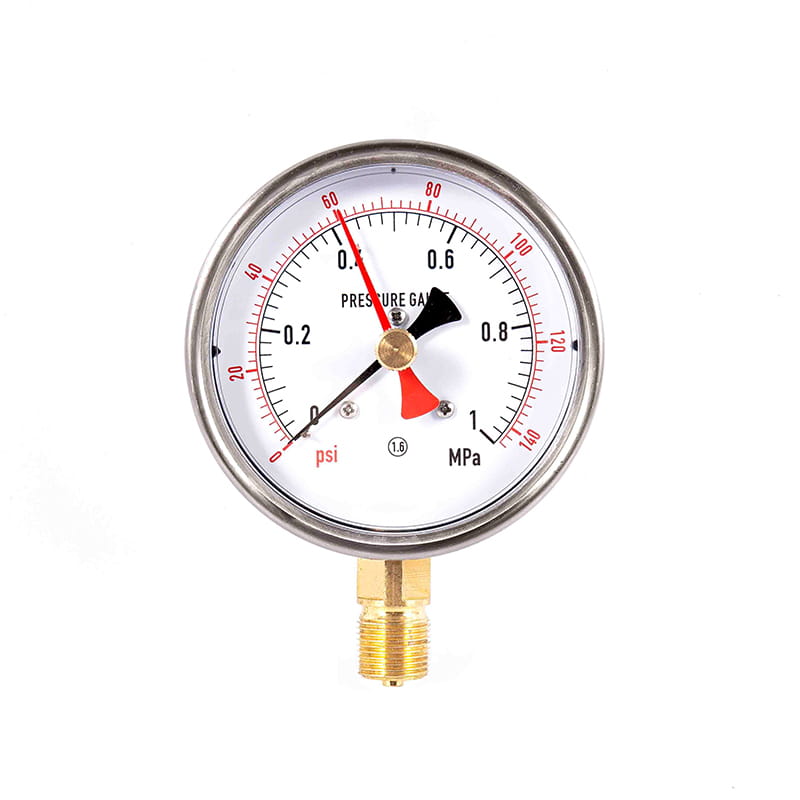

Bourdon Tüpü Basınç Göstergeleri

Bourdon tüplü basınç göstergeleri en yaygın kullanılan mekanik basınç göstergeleridir. İç basınç arttığında düzleşen kavisli bir metal boru kullanılarak çalışırlar. Bu hareket, bir bağlantı aracılığıyla kadran üzerindeki baskıyı görüntüleyen bir ibreye iletilir. Basit tasarımları onları güvenilir, uygun maliyetli ve çok çeşitli uygulamalara uygun hale getirir.

Tipik Uygulamalar

• Hidrolik ve pnömatik sistemler
• Kompresörler ve pompalar
• Kazanlar ve basınçlı kaplar

Diyaframlı Basınç Göstergeleri

Diyafram basınç göstergeleri basınç altında esneyen esnek bir membran kullanın. Bu tasarım, iç mekanizmayı proses ortamından izole ederek diyafram ölçüm cihazlarını aşındırıcı, viskoz veya kirli sıvılar için ideal hale getirir. Ortam uyumluluğu ve hijyenin önemli olduğu yerlerde yaygın olarak kullanılırlar.

Temel Kullanım Durumları

• Kimyasal işleme tesisleri
• Yiyecek ve içecek üretimi
• İlaç ve sıhhi sistemler

Kapsül Basınç Göstergeleri

Kapsül basınç göstergeleri, bir kapsül oluşturacak şekilde birbirine kapatılmış iki ince oluklu diyaframdan oluşur. Çok düşük basınçları, özellikle de gaz basınçlarını ölçmek için tasarlanmıştır. Yüksek hassasiyetleri, onları küçük basınç değişikliklerinin bile doğru şekilde tespit edilmesi gereken uygulamalar için uygun kılar.

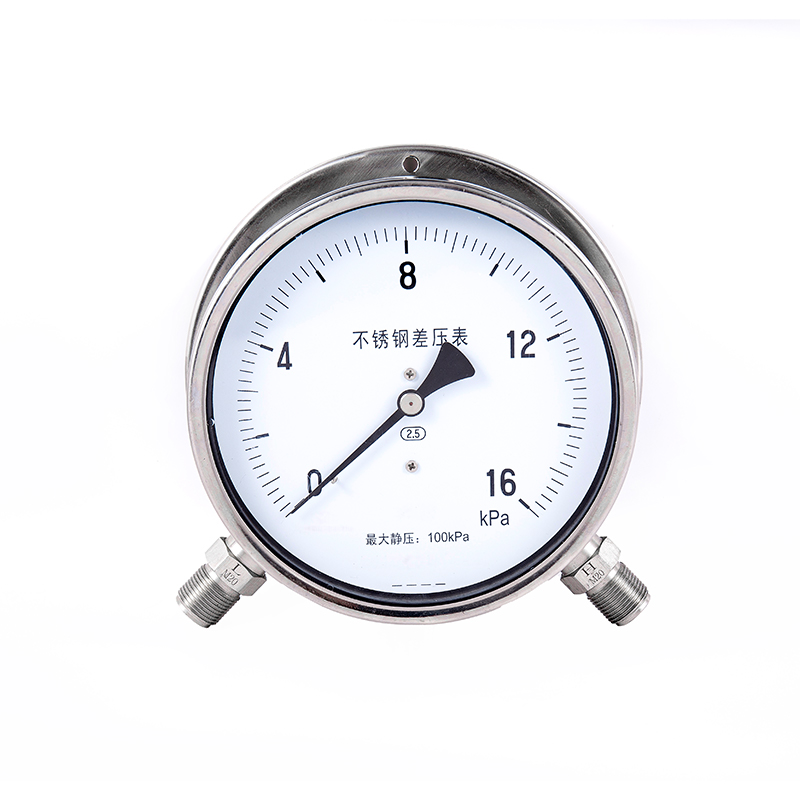

Fark Basınç Göstergeleri

Diferansiyel basınç göstergeleri iki basınç noktası arasındaki farkı ölçer. Mutlak basıncı görüntülemek yerine akışın, filtre durumunun ve sistem verimliliğinin izlenmesi için gerekli olan basınç düşüşünü gösterirler. Bu göstergeler temiz odalarda, HVAC sistemlerinde ve filtreleme ünitelerinde yaygın olarak kullanılmaktadır.

Ortak Uygulamalar

• Filtre tıkanma tespiti
• Orifis plakaları boyunca akış ölçümü
• Temiz oda basıncı izleme

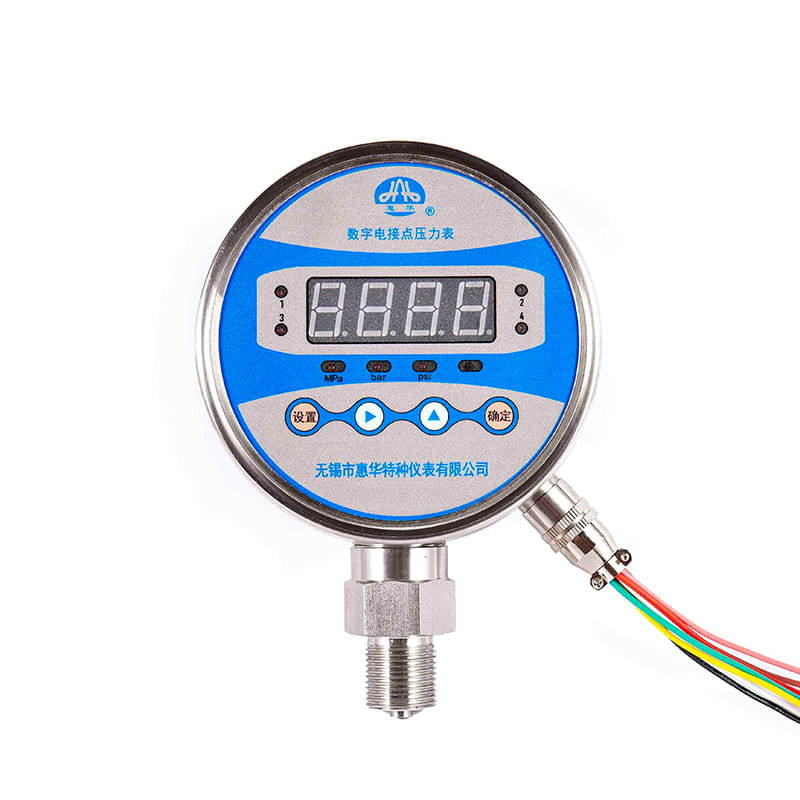

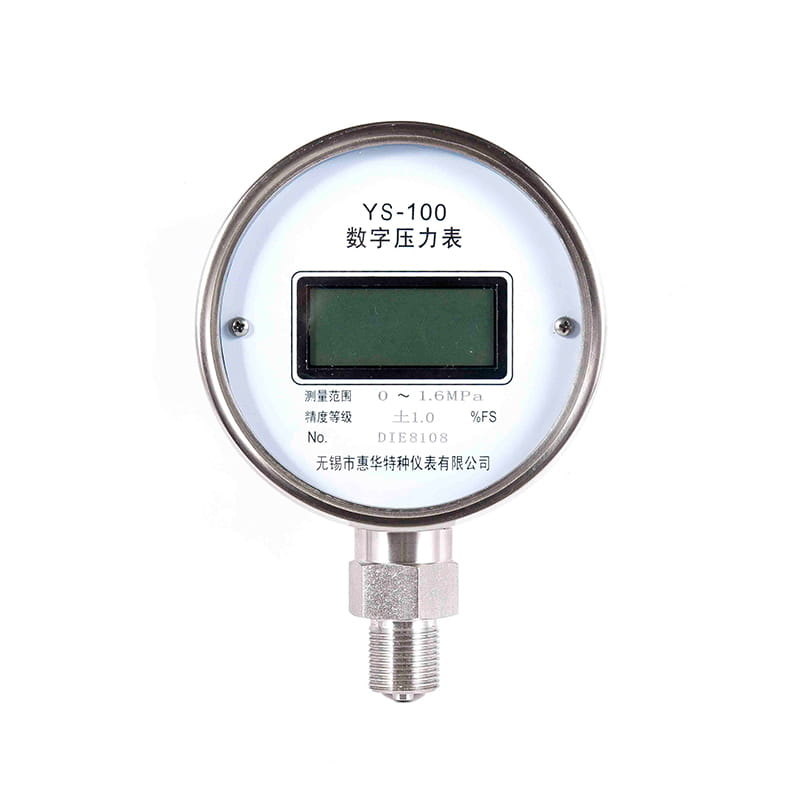

Dijital Basınç Göstergeleri

Dijital basınç göstergeleri elektronik basınç sensörlerini kullanır ve okumaları LCD veya LED ekranda görüntüler. Daha yüksek doğruluk, daha iyi çözünürlük ve veri kaydı, tepe noktası tutma ve birim dönüştürme gibi ek özellikler sunarlar. Dijital göstergeler, hassasiyet ve izlenebilirliğin kritik olduğu modern endüstriyel ortamlarda giderek daha popüler hale geliyor.

Mutlak Basınç Göstergeleri

Mutlak basınç göstergeleri, atmosferik basınç yerine mükemmel bir vakuma göre basıncı ölçer. Bu onları atmosferik değişikliklerin doğruluğu etkileyebileceği uygulamalar için ideal kılar. Vakum sistemlerinde ve bilimsel işlemlerde yaygın olarak kullanılırlar.

Gösterge Basıncı ve Bileşik Basınç Göstergeleri

Göstergeli basınç göstergeleri, ortamın atmosferik basıncına göre basıncı ölçer ve endüstriyel sistemlerde en yaygın bulunan türdür. Bileşik basınç göstergeleri ise hem pozitif basıncı hem de vakumu ölçebilir, bu da onları geniş bir basınç aralığında çalışan sistemler için uygun kılar.

Dolu Basınç Göstergeleri

Dolu basınç göstergeleri, kasanın içinde bir sıvı, genellikle gliserin veya silikon yağı içerir. Dolgu titreşimi azaltır, ibrenin titremesini azaltır ve servis ömrünü uzatır. Bu göstergeler özellikle titreşimli basınç veya mekanik titreşimin olduğu ortamlarda kullanışlıdır.

Sıhhi Basınç Göstergeleri

Sıhhi basınç göstergeleri sıkı hijyen standartlarını karşılayacak şekilde tasarlanmıştır. Pürüzsüz yüzeylere, paslanmaz çelik yapıya ve temizlemesi kolay tasarımlara sahiptirler. Bu göstergeler, kirlenme kontrolünün kritik olduğu endüstrilerde gereklidir.

Yaygın Basınç Ölçer Tiplerinin Karşılaştırılması

Uygulamanız için Doğru Basınç Göstergesini Seçme

Uygun basınç göstergesinin seçilmesi, çalışma basıncının, ortam uyumluluğunun, çevre koşullarının, doğruluk sınıfının ve kurulum yönteminin değerlendirilmesini gerektirir. Aşırı belirleme maliyeti artırırken, gereğinden az belirleme güvenliği tehlikeye atabilir. Her basınç göstergesi tipinin nasıl çalıştığını anlamak, mühendislerin ve operatörlerin cihazı sistem gereksinimlerine tam olarak eşleştirmesine olanak tanır.

Sonuç

Basınç göstergeleri, her biri belirli ölçüm zorluklarını gidermek üzere tasarlanmış birçok biçimde mevcuttur. Sağlam Bourdon tüp ölçüm cihazlarından son derece hassas dijital modellere ve özel diyafram tasarımlarına kadar her türün net bir rolü vardır. Kullanıcılar, farklı basınç ölçer türlerini ve bunların kullanımlarını anlayarak güvenilir basınç izleme, gelişmiş sistem verimliliği ve uzun vadeli çalışma güvenliği sağlayabilirler.
