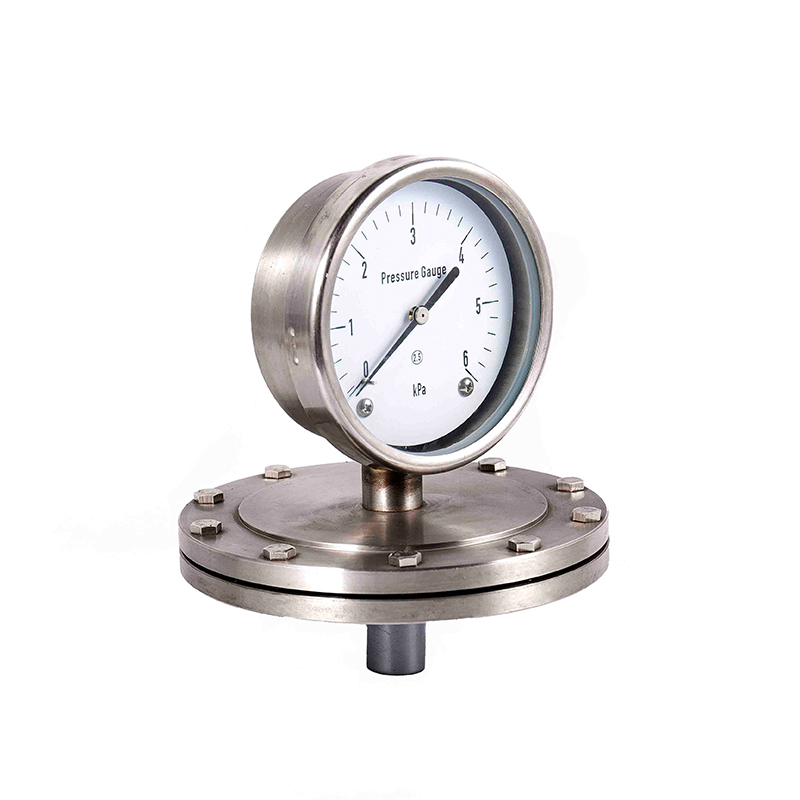

Serisi mikro basınç göstergeleri/membran kutusu basınç göstergesi
Cat:Basınç göstergesi
◆ Model : Ye60 ye100 ye150 ◆ Kullanım: Membran kutusu basınç göstergesine mikro basınç gösterg...
Ayrıntıları görBasınç aletlerine karşı basınç sensörlerine karşı basınç dönüştürücüler: farklılıkları anlama
giriiş
Baskı, otomotiv, havacılık, tıbbi ve endüstriyel otomasyon da dahil olmak üzere birçok sektörde önemli bir rol oynayan temel bir fiziksel parametredir. Sistem performansı, güvenlik ve verimliliği korumak için doğru basınç ölçümü gereklidir. Uygun izleme olmadan, sistemler arızalar, güvenlik riskleri veya azaltılmış üretkenlikle karşılaşabilir.
Basınç ölçümü dünyasında, basınçlı araçlar, basınç sensörleri ve basınç dönüştürücüler gibi terimler genellikle birbirinin yerine kullanılır, bu da karışıklık yaratabilir. Bu cihazlar ilişkili olsa da, her biri basınç verilerinin tespit edilmesinde, dönüştürülmesinde ve görüntülenmesinde belirgin bir rol sunar. Aralarındaki farklılıkları anlamak, özel uygulamanız için doğru cihazı seçmenin anahtarıdır.
Bu makale bu kavramları açıklığa kavuşturmayı, işlevlerini karşılaştırmayı ve en uygun basınç ölçüm cihazının nasıl seçileceği konusunda rehberlik sağlamayı amaçlamaktadır.
Basınç aletleri nelerdir?
Basınçlı araçlar, bir sistemdeki basıncı ölçmek, izlemek ve bazen kontrol etmek için tasarlanmış geniş bir cihaz kategorisidir. Tek bir işlevle sınırlı değildir, ancak basınç bilgilerini algılayabilen, görüntüleyebilen veya iletebilen çeşitli araç ve cihazları kapsar.
Basınçlı enstrümanlar örnekleri
Basınç göstergeleri: Sistem basıncının görsel bir göstergesini sağlayan mekanik aletler. Yaygın türler arasında analog arama göstergeleri ve dijital göstergeler bulunur.
Basınç vericileri: Uzaktan izleme ve kontrol için basıncı bir elektrik sinyaline dönüştüren cihazlar.
Basınç Anahtarları: Belirli bir basınç eşiğine ulaşıldığında, genellikle güvenlik veya otomasyon için kullanılan bir elektrik devresi etkinleştiren aletler.
Manometreler: Tipik olarak laboratuvarda veya düşük basınçlı uygulamalarda kullanılan bir sıvı sütunu kullanarak basıncı ölçen cihazlar.
Genel uygulamalar ve işlevler
Basınçlı araçlar, aşağıdakiler gibi görevler için endüstriler arasında yaygın olarak kullanılmaktadır:
Hidrolik ve pnömatik sistemlerin izlenmesi
Basınçlı boru hatlarında güvenliği sağlamak
HVAC sistemlerinde basıncı kontrol etmek
Laboratuvar deneylerinde gaz ve sıvı basınçlarının ölçülmesi
Basınç sensörleri nelerdir?
Basınç sensörleri, daha geniş basınç aletleri kategorisinde özel bileşenlerdir. Birincil rolleri, bir sistemdeki basıncı tespit etmek ve daha sonra diğer cihazlar tarafından yorumlanabilen veya iletilebilen ölçülebilir bir sinyale dönüştürmektir. Basıncı doğrudan gösteren mekanik göstergelerin aksine, sensörler hassasiyet, sinyal dönüşümü ve elektronik sistemlerle entegrasyona odaklanır.
Basınç sensörleri nasıl çalışır?
Bir basınç sensörünün arkasındaki temel prensip, uygulanan basıncın okunabilir bir sinyale dönüştürülmesini içerir. Çoğu sensör, basınç altında deforme olan bir diyafram veya membran kullanır. Bu mekanik değişiklik daha sonra çeşitli algılama teknolojileri kullanılarak bir elektrik sinyaline dönüştürülür.
Basınç sensörleri türleri
Gerinim ölçer basınç sensörleri
Bir diyaframa bağlı gerinim göstergelerini kullanın.
Diyaframın deformasyonu, gerinim göstergesinin elektrik direncini değiştirerek ölçülebilir bir sinyal oluşturur.
Doğruluk ve güvenilirlik nedeniyle endüstriyel ve hidrolik sistemlerde yaygın olarak kullanılır.
Kapasitif basınç sensörleri
Diyafram hareketinin neden olduğu kapasitanstaki değişiklikleri ölçün.
Yüksek hassasiyet sağlar ve genellikle düşük basınçlı uygulamalarda veya hassas cihazlarda kullanılır.
Piezoelektrik basınç sensörleri
Mekanik stres uygulandığında elektrik yükü üretmek için piezoelektrik malzemeler kullanın.
Titreşim izleme veya yüksek hızlı endüstriyel süreçler gibi dinamik basınç ölçümü için idealdir.
Piezoresistif basınç sensörleri
Elektriksel direnci basınç altında değişen yarı iletken malzemelere güvenin.
Son derece hassas ve otomotiv ve tıbbi uygulamalarda yaygın olarak kullanılır.
Basınç sensörlerinin uygulamaları
Basınç sensörleri birden fazla sektörde yaygın olarak kullanılmaktadır:
Endüstriyel otomasyon: Makinelerde hidrolik ve pnömatik basınçların izlenmesi.
Otomotiv: Lastik basıncı, yakıt enjeksiyonu ve motor manifoldu basıncını ölçmek.
Tıbbi Cihazlar: Kan basıncını ve solunum sistemlerinin izlenmesi.
Havacılık ve Uzay: Kabin basıncı, yakıt sistemleri ve hidrolik kontrollerin ölçülmesi.
Anahtar paket: Basınç sensörleri, basıncı doğru bir şekilde tespit etmek ve elektronik sistemler tarafından izlenebilen veya işlenebilen bir sinyale dönüştürmek için kritiktir. Modern otomatik basınç ölçüm sistemlerinin omurgasını oluştururlar.
Basınç dönüştürücüler nelerdir?
Basınç dönüştürücüler, basıncı kontrol sistemleri, veri toplama cihazları veya dijital ekranlar tarafından yorumlanabilen standart bir elektrik sinyaline dönüştürmek için tasarlanmış özel cihazlardır. Basınç sensörleri basınçtan bir ham sinyal algılar ve üretirken, dönüştürücüler genellikle sinyal koşullandırmasını içerir, bu da onları otomatik veya elektronik sistemlere entegrasyona hazır hale getirir.
Basınç dönüştürücüler nasıl çalışır?
Bir basınç dönüştürücü tipik olarak aşağıdakilerden oluşur:
Basınç Diyaframı: Uygulanan basınç altında deforme olan ince bir membran.
Algılama elemanı: Diyafram deformasyonunu genellikle gerinim ölçerleri, piezoresistif elementleri veya kapasitif sensörleri kullanarak bir elektrik sinyaline dönüştürür.
Sinyal Koşullandırma Devresi: Ham sinyalini 4-20mA, 0-10V veya dijital iletişim protokolleri gibi kullanılabilir bir çıktıya dönüştürür, doğrusallaştırır ve dönüştürür.
Uyarma kaynağı: Algılama elemanını ve elektronikleri güçlendirmek için gerekli voltajı veya akımı sağlar.
Basınç dönüştürücülerin temel özellikleri
Çıkış sinyali: Yaygın sinyaller arasında 4-20mA akım döngüleri, 0-10V voltaj sinyalleri ve endüstriyel denetleyicilerle uyumlu dijital çıkışlar bulunur.
Doğruluk ve doğrusallık: Yüksek hassasiyetli dönüştürücüler, basınç aralıklarında minimal hata ve mükemmel doğrusallık elde edebilir.
Basınç aralığı: Vakumdan birkaç bin psi'ye kadar çok çeşitli basınç derecelendirmesinde mevcuttur.
Çalışma sıcaklığı: Endüstriyel, otomotiv veya havacılık uygulamalarında çevre aşırılarına dayanacak şekilde tasarlanmıştır.
Basınç dönüştürücülerin uygulamaları
Basınç verilerinin dijital olarak izlenmesi, günlüğe kaydedilmesi veya kontrol edilmesi gereken basınç dönüştürücüler yaygın olarak kullanılmaktadır:
Endüstriyel otomasyon: Hidrolik ve pnömatik sistem izleme ve proses kontrolü.
Bilimsel araştırma: Laboratuvar deneylerinde gaz veya sıvı basıncının kesin ölçümü.
Otomotiv: Performans ve emisyon kontrolü için motor ve yakıt sistemi izleme.
HVAC sistemleri: Verimlilik ve güvenlik için soğutma ve ısıtma sistemlerinde basınç izleme.
Anahtar paket: Basınç dönüştürücüler sadece basıncı tespit etmekle kalmaz, aynı zamanda dijital izleme ve kontrol sistemlerine entegrasyon için uygun standart, güvenilir bir elektrik sinyali de sağlar. Bu onları modern otomatik uygulamalar için ideal hale getirir.
Basınçlı araçlar, sensörler ve dönüştürücüler arasındaki temel farklılıklar
Basınçlı araçlar, basınç sensörleri ve basınç dönüştürücüler terimleri genellikle birbirinin yerine kullanılırken, belirli uygulamalar için doğru cihazı seçmek için ayrımlarını anlamak şarttır.
1. İşlevsellik
Basınç aletleri: Basıncı ölçen, izleyen veya yanıtlayan geniş bir cihaz kategorisini temsil eder. Mekanik, elektrik veya dijital olabilirler ve göstergeler, anahtarlar, sensörler ve dönüştürücüler içerir.
Basınç sensörleri: Basıncı tespit edin ve ölçülebilir bir elektrik veya mekanik sinyale dönüştürün. Bunlar, esas olarak tespit ve sinyal üretimine odaklanan aletler içindeki bileşenlerdir.
Basınç dönüştürücüler: Tespit edilen basınç sinyalini, genellikle otomatik veya dijital sistemlerde kullanım için amplifikasyon ve koşullandırma dahil olmak üzere standart bir elektrik çıkışına dönüştürün.
2. Çıktı sinyali
Basınç aletleri: Doğrudan görsel bir okuma (analog gösterge) sağlayabilir, bir elektrik anahtarını tetikleyebilir veya bir sensör/dönüştürücü aracılığıyla bir sinyal çıkarabilir.
Basınç sensörleri: Uygulanan basınca karşılık gelen küçük bir voltaj veya direnç değişikliği gibi bir ham sinyal üretin.
Basınç dönüştürücüler: Denetleyiciler, PLC'ler veya izleme sistemleri ile entegrasyon için uygun, kullanıma hazır bir elektrik sinyali (örn., 4-20mA, 0-10V veya dijital iletişim) sağlayın.
3. Karmaşıklık
Basınç aletleri: Kadran göstergeleri gibi basit mekanik cihazlardan karmaşık dijital vericilere kadar değişir.
Basınç sensörleri: Genellikle algılama için tasarlanmış daha küçük, daha basit cihazlar.
Basınç dönüştürücüler: daha sofistike, algılama elemanlarını endüstriyel veya bilimsel sistemlerde sinyal koşullandırma ve güvenilirlik için elektronikle birleştirme.
4. Uygulamalar
Basınçlı araçlar: Genel kategori olarak hizmet eder ve sistemleri izleme, kontrol etme veya tetiklemede kullanılabilir.
Basınç sensörleri: Otomotiv sensörleri, tıbbi cihazlar ve endüstriyel izleme gibi hassas ölçüm uygulamalarında yaygın olarak kullanılır.
Basınç dönüştürücüler: Daha fazla işlem için doğru elektronik sinyallerin gerekli olduğu otomasyon, veri toplama ve endüstriyel proses kontrolü için idealdir.
5. Hiyerarşik ilişki
Basınç aletlerinin hem sensörleri hem de dönüştürücüleri kapsadığını anlamak yararlıdır:
Tüm basınç sensörleri basınçlı araçlardır, ancak tüm basınçlı aletler sensörler değildir.
Basınç dönüştürücüler, endüstriyel ve dijital sistemlere uygun işlenmiş bir sinyal sağlayan esasen geliştirilmiş sensörlerdir.
Basınçlı bir enstrüman seçerken dikkate alınması gereken faktörler
Doğru ölçüm, sistem güvenliği ve uzun vadeli güvenilirliği sağlamak için doğru basınç cihazının seçilmesi kritiktir. Bir basınç göstergesi, sensör veya dönüştürücü seçiyor olun, çeşitli faktörler dikkatle değerlendirilmelidir.
1. Basınç Aralığı Gereksinimleri
Sisteminizin karşılaşacağı minimum ve maksimum basınçları belirleyin.
Doğru okumalar sağlarken bu aralıkta güvenli bir şekilde çalışan bir cihaz seçin.
Bir basınç aletinin aşırı yüklenmesi hasara, yanlış ölçümlere veya sistem arızasına yol açabilir.
2. Doğruluk ve hassasiyet
Uygulamanız için gereken hassasiyet seviyesini düşünün.
Hassas transdüserler gibi yüksek hassasiyetli cihazlar, bilimsel araştırma, tıbbi ekipman ve havacılık sistemleri gibi uygulamalarda gereklidir.
HVAC izleme gibi daha az kritik uygulamalar daha düşük doğruluğu tolere edebilir.
3. Çevre koşulları
Sıcaklık aşırı uçlarını, nemi, titreşimi ve aşındırıcı ortamları değerlendirin.
Sert endüstriyel veya dış mekan koşulları için silikon kaplı sensörler veya sağlamlaştırılmış dönüştürücüler gerekebilir.
Enstrümanın bozulmadan çevresel strese dayanabileceğinden emin olun.
4. Ölçülen medya türü
Cihazın sıvıları, gazları veya çok fazlı sıvıları ölçüp ölçmeyeceğini belirleyin.
Bazı malzemeler belirli medya için daha uygundur; Örneğin, bazı basınç sensörleri aşındırıcı sıvılara duyarlıdır, diğerleri ise sadece temiz gazlarla çalışabilir.
Ortamla uyumluluk uzun hizmet ömrü ve tutarlı okumalar sağlar.
5. Çıktı sinyali gereksinimleri
Mekanik bir okumaya, analog elektrik sinyaline veya dijital çıkışa ihtiyacınız olup olmadığını düşünün.
Standart çıkışlara sahip basınç dönüştürücüleri (4-20mA, 0-10V) PLC sistemleri, veri toplama veya endüstriyel otomasyon ile entegrasyon için idealdir.
Doğru çıktı türünü seçmek, kontrol ve izleme sistemleri ile sorunsuz entegrasyon sağlar.
6. Maliyet ve Kullanılabilirlik
Uygulamanın kritikliğine göre bütçenizi değerlendirin.
Üst düzey dönüştürücüler daha pahalı olabilir, ancak uzun vadeli güvenilirlik ve entegrasyon avantajları sağlar.
Daha az kritik uygulamalar için basit bir mekanik gösterge veya temel sensör yeterli olabilir.
Ortak uygulamalar
Basınçlı araçlar, sensörler ve dönüştürücüler çok çeşitli endüstriler ve uygulamaların ayrılmaz bir parçasıdır. Her cihazın mükemmel olduğunu anlamak, mühendislerin ve teknisyenlerin ihtiyaçları için doğru çözümü seçmelerine yardımcı olur.
1. Endüstriyel otomasyon
Hidrolik ve pnömatik sistemleri izlemek ve kontrol etmek için kullanılır.
Basınç sensörleri ve dönüştürücüler, gerçek zamanlı izleme ve otomasyon için verileri PLC sistemlerine besler.
Sistem verimliliğini korumak, aşırı basıncın önlenmesi ve kesinti süresini azaltmak için gereklidir.
2. Otomotiv
Basınç sensörleri motor manifoldu basıncı, yakıt enjeksiyonu ve lastik basıncını ölçer.
Dönüştürücüler, araç kontrol sistemleriyle entegrasyon için basınç okumalarını elektrik sinyallerine dönüştürür.
Yakıt verimliliğini, emisyon kontrolünü ve araç güvenliğini artırmaya yardımcı olur.
3. Havacılık
Basınçlı aletler Kabin basıncını, yakıt sistemlerini ve hidrolik devreleri izleyin.
Sensörler ve dönüştürücüler güvenlik ve performans için kritik olan kesin okumalar sağlar.
Yüksek hassasiyetli araçlar aşırı ortamlarda güvenilirlik sağlar.
4. Tıbbi Cihazlar
Basınç sensörleri kan basıncı monitörlerinde, ventilatörlerde ve solunum sistemlerinde kullanılır.
Dönüştürücüler okumaları dijital ekranlar ve hasta izleme sistemleri için sinyallere dönüştürür.
Doğruluk ve güvenilirlik hasta güvenliği ve teşhis için çok önemlidir.
5. HVAC sistemleri
Basınçlı aletler, ısıtma, havalandırma ve klima sistemlerinde soğutucu akışkanını, havayı ve su basınçlarını izler.
Sensörler ve dönüştürücüler enerji verimliliğini ve sistem performansını optimize etmeye yardımcı olur.
Aşırı basınç durumlarını önleyin ve güvenli bir şekilde çalışmayı sağlayın.
Çözüm
Basınçlı cihazlar, basınç sensörleri ve basınç dönüştürücüler arasındaki farkları anlamak, özel uygulamanız için doğru cihazı seçmek için gereklidir.
Basınç aletleri, göstergeler, anahtarlar, sensörler ve dönüştürücüler dahil olmak üzere basıncı ölçen, izleyen veya yanıtlayan tüm cihazları kapsayan geniş kategori olarak işlev görür.
Basınç sensörleri basıncı algılar ve doğruluk ve güvenilirliğe odaklanarak ölçülebilir bir sinyale dönüştürür.
Basınç dönüştürücüler, tespit edilen basıncı standartlaştırılmış bir elektrik çıkışına dönüştürerek, dijital kontrol sistemlerine veya veri toplama platformlarına entegrasyona hazır.
Bir basınç ölçüm çözümü seçerken, basınç aralığı, doğruluk, çevre koşulları, ortam uyumluluğu, çıktı gereksinimleri ve maliyeti dikkate almak önemlidir. Doğru cihazın seçilmesi, endüstriyel otomasyon ve otomotiv sistemlerinden havacılık, tıbbi cihazlara ve HVAC sistemlerine kadar değişen uygulamalarda güvenlik, verimlilik ve uzun vadeli güvenilirlik sağlar.
Bu temel farklılıkları ve uygulama gereksinimlerini anlayarak, mühendisler, teknisyenler ve karar vericiler bilinçli seçimler yapabilir, sistem performansını optimize edebilir ve basınç izleme çözümlerinin uzun ömürlülüğünü sağlayabilir. .
