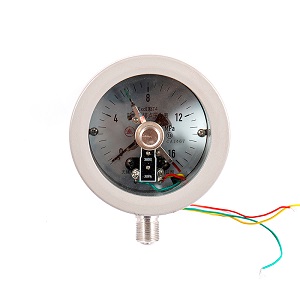

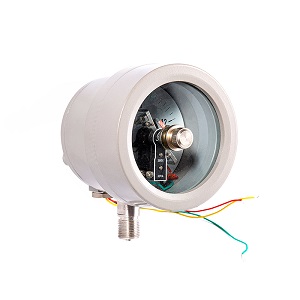

Ayrıntıları gör Patlamaya dayanıklı elektrik temas basıncı göstergesi
Patlayıcı gaz veya tozların bulunduğu ortamlarda (petrol, kimyasal ve kömür madenciliği endüstrileri gibi), basınç izleme ekipmanının patlamaya dayanıklı performansı doğrudan üretim güvenliğini etkiler. Hem basınç ölçümü ve sinyal kontrol fonksiyonları ile yapılan temel enstrüman olarak, modelinin, yapısal tasarımı ve malzeme seçiminin özellikle dikkatli bir şekilde seçilmesini gerektirir. Endüstriyel senaryolar için kesin seçimler yapmanıza yardımcı olur.
1, Model Yorumlama: Koddaki temel parametreleri anlamak
· Flameproof elektrik temas basıncı göstergesi modeli genellikle patlamaya dayanıklı derecelendirme, yapısal form, doğruluk derecesi ve ölçüm aralığı gibi temel bilgileri içerir. Örnek olarak yaygın olarak kullanılan "YXB-100" i alın:
Y: Basınçlı Guage
X: Elektrikli İletişim
B: Patlama geçirmez tip
100: arama çapı
· Seçimdeki temel faktörler: Patlamaya dayanıklı derecelendirme kullanım ortamıyla eşleşmelidir (örneğin, IIB sınıfı propan, etilen vb. İçin uygundur, IIC sınıfı hidrojen, asetilen, vb. Gibi daha tehlikeli gazlar için uygundur) ve sıcaklık grubu (T4, cihazın maksimum yüzey sıcaklığının ≤ 135 ℃ olduğunu gösterir ≤ 135 ℃) çevre sıcaklığı gereksinimlerini karşılamalıdır.
2, Yapısal Sökme: Üç temel bileşen patlama korumasını ve işlevselliğini sağlar
Flameproof elektrik temas basıncı göstergesinin yapısı iki temel tasarımın etrafında ortalanmıştır: "alev patlamaya dayanıklı" ve "elektrik sinyal kontrolü". Esas olarak üç bölüme ayrılmıştır:

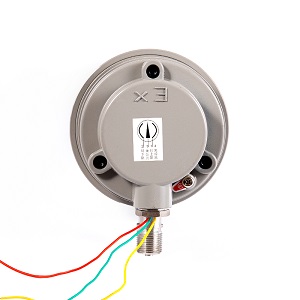

· Patlamaya dayanıklı durum: Enstrümanın "güvenlik koruma kabuğu" kapalı bir tasarım benimser. Bir hata nedeniyle içinde kıvılcımlar üretilse bile, kabuk tarafından engellenebilir ve dışarıdaki patlayıcı karışımı tutuşturmazlar. Aynı zamanda, kabuk aşırı iç basıncın neden olduğu rüptürü önlemek için bir basınç tahliye yapısı ile donatılmıştır.
· Ölçüm Mekanizması: Çekirdek bileşen bir yay tüpüdür (bakır alaşım veya paslanmaz çelik yay tüpü gibi). Ölçülen ortam yay tüpüne girdiğinde, yay tüpü basınçtan dolayı deforme olur ve deformasyona uğrar. Bu deformasyon, işaretçiyi döndürmek için bağlantı çubukları ve dişli iletim mekanizmaları yoluyla iletilir, böylece basınç göstergesi elde edilir.
· Elektriksel Kontak Cihazı: Üç elektrik kontakından (genellikle iyi iletkenlik ve yüksek aşınma direncine sahip gümüş alaşım kontakları) oluşur ve işaretçi ayarlanabilen hareketli bir kontakla donatılmıştır. Basınç set değerine ulaştığında, hareketli bir çıkış anahtarı sinyali (bir alarm veya başlama/durma/durma/durma/durma/durma/durma gibi) otomatik basınç kontrolü elde etmek için üretilir.
3, Malzeme Seçimi: Farklı bileşenler farklı çalışma koşulları için uygundur.
Malzeme, aletin korozyon direncini, yüksek sıcaklık direncini ve servis ömrünü belirler. Ölçülen ortama (aşındırıcı sıvılar, yüksek sıcaklıklı gazlar gibi) dayalı olarak malzemenin seçilmesi gerekir.
· Kabuk malzemesi:
Dökme Demir: Korozif olmayan ve kuru genel patlamaya dayanıklı ortamlar için uygun düşük maliyetli;
Paslanmaz çelik (304/316): Kimya mühendisliği ve deniz uygulamaları gibi güçlü aşınabilirliğe sahip ortamlar için uygun asitlere ve alkalilere dirençli.
· Ölçüm elemanının malzemesi (yay tüpü):
Bakır alaşımı (teneke bronz gibi): Korozif olmayan gazları ve sıvıları (hava ve su gibi) ölçmek için uygun, ≤ 100 ℃ sıcaklık sınırı.
Paslanmaz çelik (304/316L): Üstün korozyon direnci ve ısı direnci sergiler, bu da korozif ortamı (hidroklorik asit, sülfürik asit) veya yüksek sıcaklık ortamını (sıcaklık ≤ 200 ℃) ölçmek için uygun hale getirir.
· Elektro-pnömatik temas malzemesi:
Gümüş alaşımları (gümüş-kadmiyum alaşımı, gümüş-nikel alaşımı gibi); Mükemmel iletkenlik, düşük temas aşınması, uzun süreli uygulanabilir ömür ve sık sinyal açma kapama işlemleri yapabilen.
· Sızdırmazlık malzemesi:
Nitril kauçuk: Yağ ve yaygın çözücülere dayanıklı, yağ bazlı ortam için uygun.
Flor kauçuk: güçlü korozyona ve yüksek sıcaklığa (≤ 200 ℃) dirençli, güçlü aşındırıcı maddeler veya yüksek sıcaklık koşullarını içeren uygulamalar için uygundur.
Özet:
Patlamaya dayanıklı elektrik kontağının seçimi basınç göstergeleri "Belirli Duruma Tazepi" gerektirir: İlk olarak, çevreye dayalı patlamaya dayanıklı seviyeyi ve sıcaklık grubunu belirleyin. Ardından, ölçülen ortama göre muhafazanın ölçüm elemanını ve malzemesini seçin. Son olarak, model parametreleri aracılığıyla ölçüm elemanını ve muhafazanın malzemesini kilitleyin. Son olarak, model parametreleri aracılığıyla kesin spesifikasyonları belirleyin. Tehlikeli endüstriyel ortamlarda güvenli ve istikrarlı basınç izleme ve kontrolü elde etmek için modelinin, yapısının ve malzemesinin temel mantığına hakim olmak esastır.
Seçim ile ilgili belirli çalışma koşullarına dayalı özel sorularınız varsa, lütfen arka uçta bir mesaj bırakmaktan çekinmeyin. Size hedefli öneriler sunacağız!
