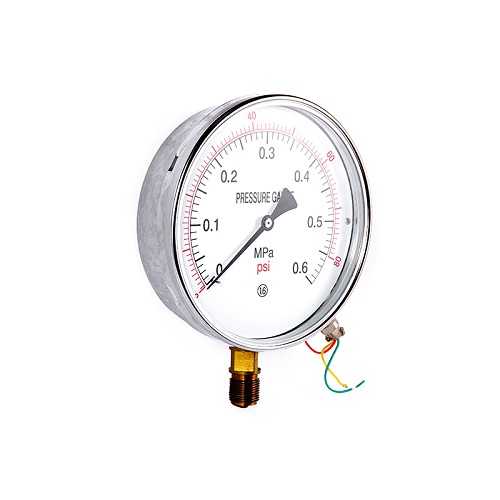

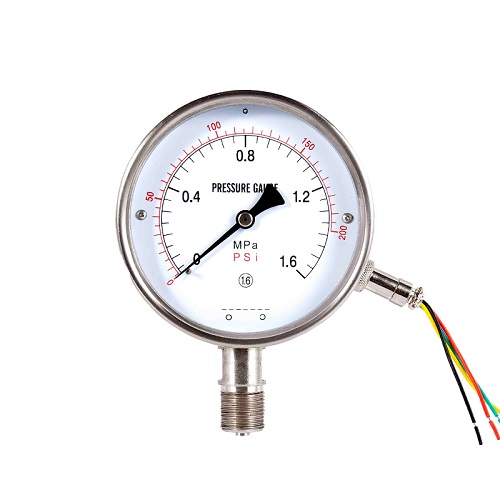

Endüstriyel üretim ve çeşitli mühendislik alanlarında, basınç ölçümü çok önemli bir görevdir. Uzaktan iletim basıncı göstergeleri , basınç değerlerini elektrik sinyallerine dönüştürebilen ve uzaktan iletebilen araçlar, yeri doldurulamaz bir rol oynar. Sadece basınç değerlerini gerçek zamanlı olarak görüntülemekle kalmaz, aynı zamanda veri aktarma merkezine veri iletebilirler, operatörleri herhangi bir zamanda izlemeleri ve ayarlamalarını kolaylaştırırlar.
Bugün, fartray basınç göstergelerinin modellerini, yapılarını ve malzemelerini inceleyelim.
1. model numaralarının anlamını açıklamak
Uzak basınç göstergesinin model numarası genellikle çok fazla bilgi içerir. Farklı üreticilerin modelleri için adlandırma kuralları biraz değişebilir, ancak genellikle belirli kalıpları takip ederler. Örnek olarak ortak YTZ-150'yi almak:
"Y", basınç ölçüm ürünlerinin evrensel sembolü olan bir basınç göstergesini temsil eder ve bu da basınç ölçüm araçları kategorisine ait olduğunu gösterir.
"TZ" genellikle direnç uzak iletimi gibi uzak iletim yöntemini gösterir. Burada, bu basınç göstergesinin direnç değişiklikleri yoluyla basınç sinyallerinin uzaktan iletilmesini sağladığını gösterir.
"150", basınç göstergesinin kadranının nominal çapının 150 mm olduğunu gösterir. Daha büyük kadran çapı, okumaları netleştirir ve basınç değerinin uzaktan gözlemlenmesi gereken durumlar için uygundur.
Ayrıca, bazı modelleri diğer harfler izleyecektir. Örneğin, "Z", bu uzaktan basınç göstergesinin mekanik titreşime direnme yeteneğine sahip olduğunu ve titreşimlerle çalışma ortamları için uygun olduğunu gösteren şoka dayanıklı bir tip gösterebilir; "B" paslanmaz çelik malzemeyi temsil edebilir, yani basınç göstergesi paslanmaz çeliği malzemesi olarak seçer, korozyon direncini arttırır ve aşındırıcı ortamdan gelen basıncı ölçmek için uygundur.
2. İç yapının kapsamlı analizi
Uzaktan basınç göstergesi esas olarak ölçüm kısmı, direnç elemanları, iletim mekanizması, muhafaza ve bağlantı arayüzü vb.
Ölçüm bölümü: Çekirdek bileşen, belirli bir şekle (genellikle C şeklinde) bükülmüş içi boş bir metal tüp olan Bourdon tüpüdür. Ölçülen ortamın basıncı Bourdon tüpüne girdiğinde, tüp uçları kuvvet nedeniyle elastik deformasyona maruz kalacaktır. Basınç ne kadar büyük olursa, deformasyon o kadar belirgin olur. Bu deformasyon basınç ölçümünün temelidir ve sonraki sinyal dönüşüm ve ekranın hepsi buna dayanır.
Direnç Elemanı: Genellikle, kayan bir potansiyometre kullanılır. Fırça, yay tüpünün iletim mekanizmasına bağlanır. Yay tüpü basınç değişiklikleri nedeniyle deformasyon olduğunda, fırçayı potansiyometreye kaydıracak ve böylece potansiyometrenin direnç değerini değiştirecektir. Direnç değerindeki bu değişiklik, basınç sinyalinden direnç sinyaline dönüşümü elde ederek ölçülen basınçla orantılıdır.
Şanzıman mekanizması: Bağlantı çubukları, dişliler vb. Bir yandan, yay tüpünün hafif deformasyonunu fırçaya iletir ve potansiyometreye kaymasına neden olur; Öte yandan, yay tüpünün hafif yer değiştirmesini güçlendirir, işaretçiyi kadran üzerinde döndürmeye yönlendirir, böylece basınç değerini yerel olarak belirtmek için.
Kabuk: Ana işlevi, iç bileşenleri korumak, toz, nem, mekanik çarpışmalar vb. Yaygın kabuk malzemeleri arasında karbon çeliği ve paslanmaz çelik bulunur. Karbon çelik kabukları daha düşük bir maliyete sahiptir ve genel çalışma ortamları için uygundur; Paslanmaz çelik kabuklar daha iyi pas önleme ve korozyon direnç özelliklerine sahiptir ve nemli koşullar veya aşındırıcı gaz veya sıvı olanlar gibi sert ortamlar için uygundur.
Bağlantı Arayüzü: Bu, test edilen ekipmanı boru hattına bağlamak için kullanılır. Ortak bağlantı yöntemi dişli bağlantıdır. Örneğin, M20*1.5'in dişli spesifikasyonu oldukça yaygın olarak kullanılır. Bu bağlantı yöntemi kurulum için uygundur ve test edilen ortamın sızmamasını sağlayarak iyi bir sızdırmazlık performansına sahiptir.
3.Malzeme Seçimi
Uzak basınç göstergesinin her bir bileşeni için malzeme seçimi, performansını, geçerli menzil ve hizmet ömrünü doğrudan etkiler:
Borden Tüp Malzemesi:
Bakır Alaşım: Fosfor bronz vb. Gibi iyi esneklik ve korozyon direncine sahiptir ve nispeten düşük fiyatlara sahiptir. Patlama tehlikesi olmayan, kristalleşmeyen, katılaşmayan ve bakır ve bakır alaşımlarına korozyona neden olmayan sıvıların, gazların veya buharların basıncını ölçmek için uygundurlar. Örneğin, su ve hava gibi ortak ortamların basıncını ölçmek için kullanılırlar.
Paslanmaz çelik: 304/316/316L paslanmaz çelik gibi malzemeler son derece güçlü korozyon direncine sahiptir. Zayıf alkalin doğası olan ancak patlama riski olmayan, kristalleşmeyen ve katılaşmayan sıvıların, gazların veya buharların basıncını ölçmek için uygundurlar. Kimya mühendisliği, petrol ve ilaç gibi endüstrilerde yaygın olarak kullanılmaktadır. Bu endüstrilerdeki ölçülen ortam genellikle bazı aşındırıcı özelliklere sahiptir.
Kabuk Malzemesi:
Karbon Çeliği: Maliyet etkin, işlenmesi kolaydır ve genel ortamlarda basınç göstergeleri için koruma gereksinimlerini karşılayabilir. Korozyon direncinin yüksek oranda talep edilmediği ve çevrenin sıradan mekanik işleme atölyelerinde olduğu gibi aşındırıcı maddeler olmadan nispeten kuru olduğu bazı durumlarda, karbon çeliği kaplı uzaktan iletim basıncı göstergeleri seçilebilir.
Paslanmaz çelik: Mükemmel kürek ve korozyon direnç özelliklerine sahiptir. Nemli veya aşındırıcı gaz veya sıvı olan ortamlarda bile, uzun süre istikrarlı bir şekilde çalışabilir. Çalışma koşullarının sert olduğu kimya mühendisliği, deniz mühendisliği ve gıda işleme gibi endüstrilerde, paslanmaz çelik kaplı uzaktan iletim basıncı göstergeleri daha iyi bir seçimdir.
Bağlayıcı Malzeme:
Bakır konektörü: Genellikle bakır alaşım yay tüpleri ile birlikte kullanılır, aşındırıcı ortam olmayan basınç ölçüm sistemleri için uygundur. Bakır alaşım yay tüpleri ile iyi bir uyumluluğa sahiptir ve mükemmel bağlantı ve sızdırmazlık performansı sağlayabilir.
Paslanmaz çelik eklem: Paslanmaz çelik yay tüpü ile birlikte, korozif ortam içeren durumlar için uygundur. Korozyon direnci, paslanmaz çelik yay tüpününkiyle uyumludur, medya korozyonu nedeniyle eklemdeki sızıntıyı ve diğer problemleri etkili bir şekilde önler, böylece tüm sistemin güvenilirliğini ve servis ömrünü artırır.
Özet:
Uzak basınç göstergesinin modeli, yapısı ve malzemesi birbiriyle ilişkilidir ve karşılıklı olarak etkilidir. Bir uzak basınç göstergesi seçerken, bu faktörleri spesifik uygulama senaryosuna, ölçülen ortamın özelliklerine ve ölçüm doğruluğu gereksinimlerine dayanarak kapsamlı bir şekilde dikkate almak gerekir. Uzaktan basınç göstergesi sadece bu şekilde çalışması sırasında stabil ve güvenilir bir şekilde çalışabilir ve endüstriyel üretim ve mühendislik inşaatı için doğru basınç verisi desteği sağlar. Bu giriş sayesinde herkesin uzak basınç göstergeleri hakkında daha derin bir anlayış ve bilgiye sahip olabileceğini umuyoruz.
