Akış ve basınç arasındaki "bir arada var olma ilişkisi" Endüstriyel ölçümde önemli bir kombinasyon

Akış ölçerler ve manometreler, esas olarak akışkanlar mekaniği ilkeleri ve pratik uygulama senaryoları aracılığıyla endüstriyel ölçüm ve kontrol sistemleriyle yakından ilişkilidir. Aşağıdakiler aralarındaki ana bağlantılar ve işbirlikçi etkilerdir.

Ölçüm ilkelerinin korelasyonu
·Bernoulli Denklemi: Birçok akış ölçer (orifis plakaları, Venturi tüpleri, fark basınçlı akış ölçerler gibi), akışkanın basınç farkını ölçerek akış hızını dolaylı olarak hesaplar. Basınç göstergeleri bu tür senaryolarda önemli basınç farkı veya statik basınç verilerini sağlar.
· Akışkan özelliklerine bağımlılık: Akış hızı ve basınç arasındaki ilişki, akışkan yoğunluğu ve viskozite gibi faktörlerden etkilenir. Akış ölçümünü düzeltmek için basınç verilerini birleştirmek gerekir (örneğin, gaz akış hızı basınç değişikliklerinden önemli ölçüde etkilenir).

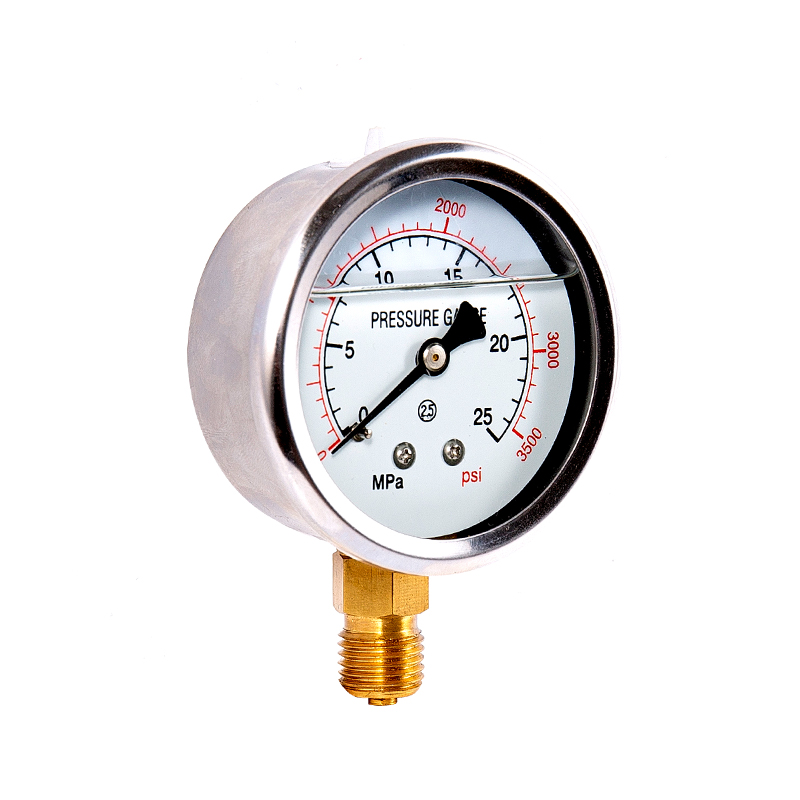

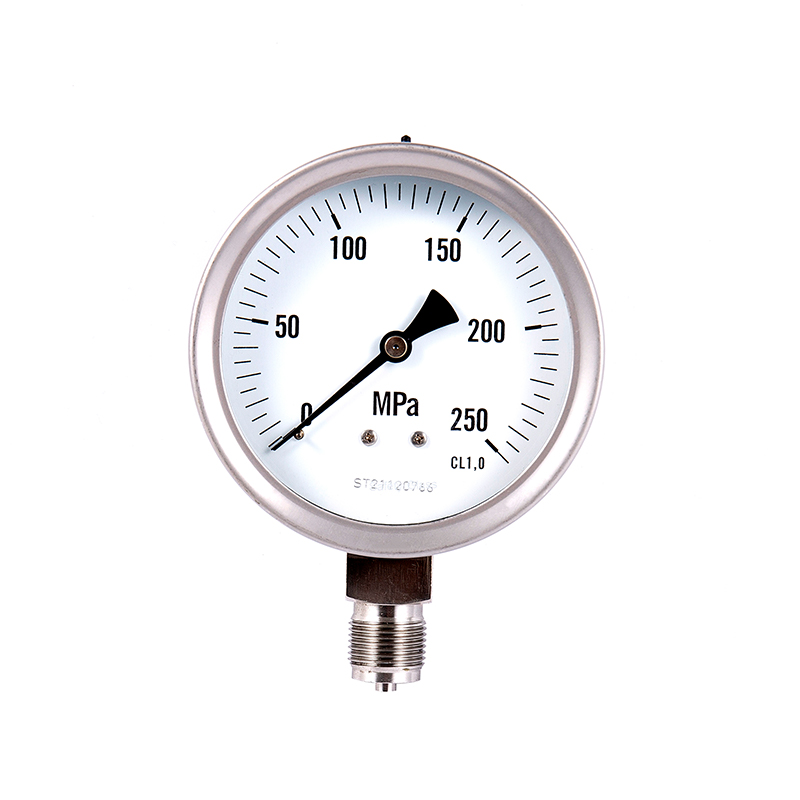

Manometreler

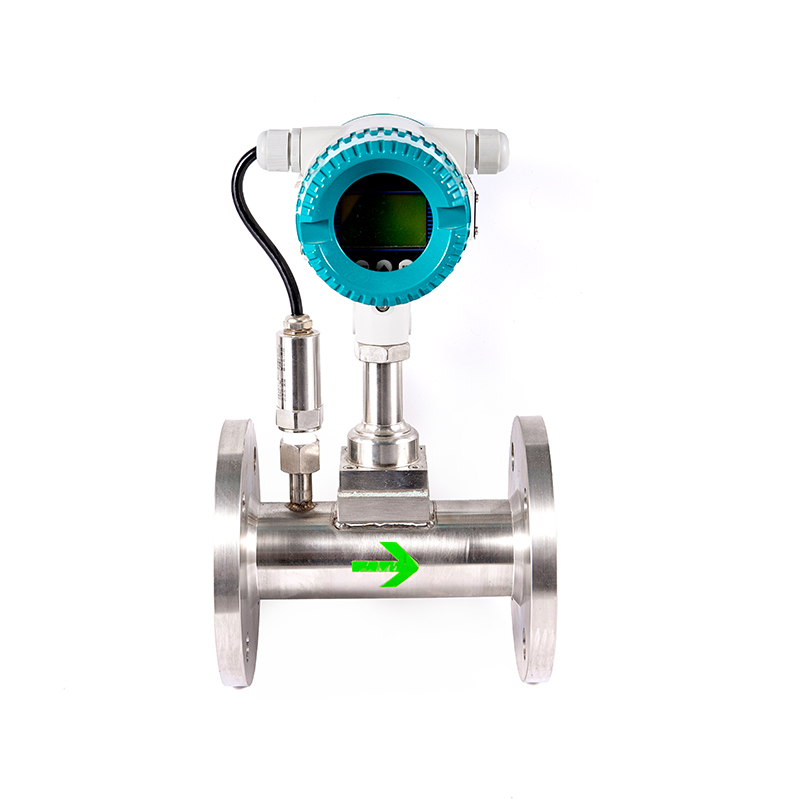

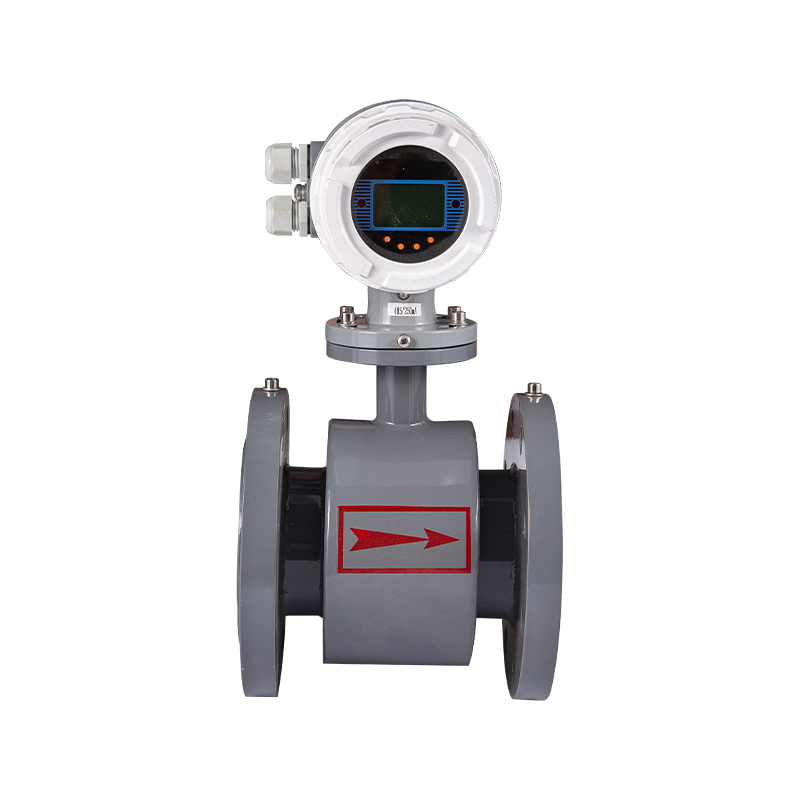

Debimetreler

Sistem izleme ve kontrolü
· Proses kararlılığı: Manometre, boru hattındaki basınç dalgalanmalarını izler. Basınçta bir anormallik varsa (tıkanma veya sızıntı gibi), akış ölçerin okuması geçersiz hale gelebilir veya bozulabilir.
· Kapalı döngü kontrolü: Pompa veya valf kontrol sistemlerinde, akış ölçer ve basınç göstergesinden gelen sinyaller, kontrolöre birlikte geri beslenir ve ekipmanın sabit akış ve basıncı (PID kontrol döngüsü gibi) koruyacak şekilde ayarlanmasına olanak tanır.

Kalibrasyon ve Kompanzasyon
·Basınç kompanzasyonu: Gaz debimetrelerinde (türbin, termal tip gibi), basınç değişimlerinden kaynaklanan hataları önlemek amacıyla hacimsel debiyi standart koşullara (Nm³/h) dönüştürmek için basınç verileri gereklidir.
· Arıza Teşhisi: Basınçtaki ani bir düşüş, boru hattında sızıntı olduğunu gösterebilir. Bu noktada akış ölçerin okuması anormal derecede yüksek olacaktır. Manometreden gelen verileri birleştirerek sorunu araştırmak gerekir.

Tipik Uygulama Senaryoları
· Fark basınçlı akış ölçer: Akış hızı, doğrudan yüksek basınç (P1) ve düşük basınç (P2) basınç göstergelerinden alınan basınç değerlerine göre hesaplanır.
· Pompa/Kompresör Sistemi: Çıkış basınç göstergesi, ekipmanın güvenli basınç aralığında çalışmasını ve beklenen akış hızını sağlamasını sağlamak için akış ölçere bağlıdır.
·Boru hattı şebekesi dengesi: Su temini/gaz temini şebekelerinde, verimliliği optimize etmek için basınç dağıtımı ve akış dağıtımının aynı anda izlenmesi gerekir.

Seçim ve Kurulum
· Konumlandırma koordinasyonu: Basınç göstergeleri, referans basıncı sağlamak veya akış modelinin stabilitesini doğrulamak (girdap girişimini önlemek gibi) için tipik olarak akış ölçerin yukarı ve aşağı akışına monte edilir.
·Aralık uyumu: Yüksek basınç sistemi için basınca dayanıklı göstergelerin seçilmesi gerekir. Aynı zamanda debimetrenin aralığı, basınç değişimleri altındaki akış aralığını da kapsamalıdır.

Özet: Akış ölçerler ve basınç göstergeleri esas olarak tamamlayıcıdır: akış ölçer "akış hacmine" odaklanırken basınç göstergesi "itme kuvvetine" odaklanır. Bunların bir arada kullanılması, özellikle dinamik çalışma koşullarında veya yüksek hassasiyetli senaryolarda (kimya ve enerji endüstrileri gibi) sistem güvenilirliğini artırabilir. Pratik uygulamalarda, her ikisinden de gelen veriler, kapsamlı analiz ve kontrolü mümkün kılmak için genellikle SCADA veya DCS sistemlerine entegre edilir.
