Basınç göstergesi: İnşaat detaylarından çalışma mekanizmasına kapsamlı bir yorum

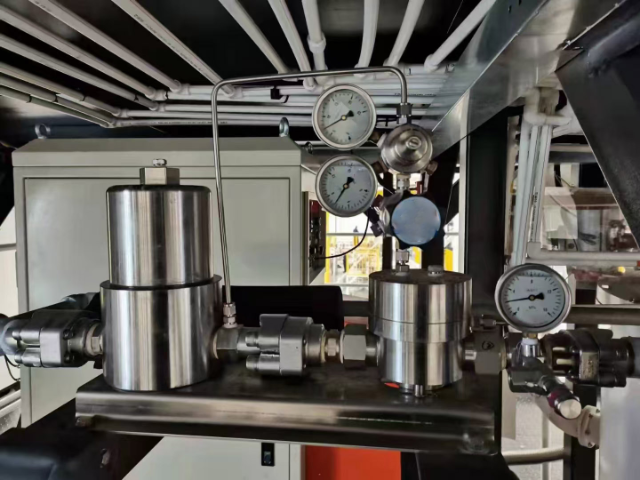

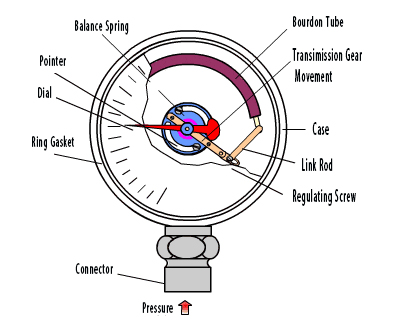

1. Basınç göstergesinin ana yapısı

01 Elastik duyarlı eleman

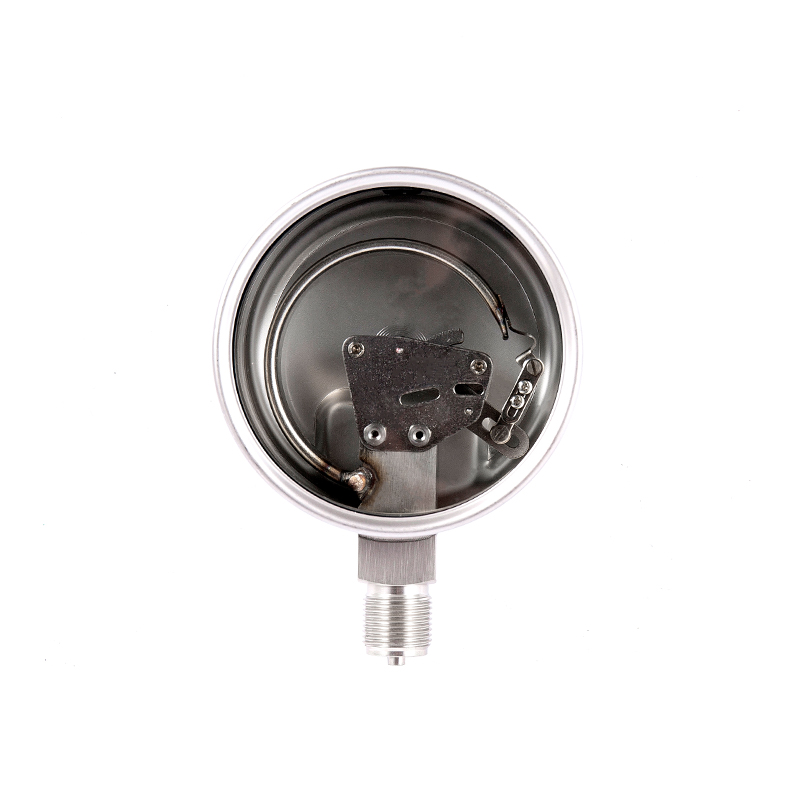

· Bourdon tüpü: En yaygın elastik eleman, bir C-şekil, spiral veya sarmal şekil şeklinde ve bakır alaşım veya paslanmaz çelikten yapılmıştır. İç kısım basınç altında olduğunda, Bourdon tüpü dışa doğru uzanarak işaretçinin dönmesine neden olur.
· Diyafram: Basınçtan etkilendikten sonra deforme olacak metal veya kauçuktan yapılmış düşük basınç ve aşındırıcı meduim ölçüm için kullanılır.
· Körükler: Büyük deformasyon ve yüksek hassasiyetle çok küçük basınçları ölçmek için uygundur.

02 Taşıma Dişlisi
· Bağlantı Çubuğu: Deformasyon yer değiştirmesini iletmek için elastik elemanları ve dişli mekanizmasını bağlayın.
· Fan şeklindeki dişli: Doğrusal hareketi dönme hareketine dönüştürür ve işaretçinin sapma açısını yükseltir.
· Küçük dişli: sektör dişlisiyle örgüler ve işaretçi şaftını döndürmeye yönlendirir.

03 Cihazı Gösterme
· İşaretçi: Geçerli basınç değerini görüntüler ve genellikle kadranla birlikte kullanılır.
· Kadran: Basınç birimlerini (MPa, Bar, PSI, vb.) Gösterir ve farklı ölçüm aralıkları farklı ölçekli aralıklara karşılık gelir.

04 Kabuk ve Bağlantı Bileşenleri
· Durum: Dahili mekanizmayı korur. Malzeme plastik, paslanmaz çelik veya alüminyum alaşımdır. Bazı şoka dayanıklı basınç göstergeleri titreşimi azaltmak için içeride yağ (silikon yağı veya gliserin gibi) ile doldurulur.
· Bağlantı: Test edilen sistemi bağlamak için kullanılır. Ortak iş parçacığı standartları arasında G1/2, NPT, BSP, vb.


2. Basınç göstergesinin çalışma prensibi

01 Basınç Yayılımı
· Ölçülen ortam (gaz veya sıvı), arayüz boyunca basınç göstergesine girer ve elastik eleman (Bourdon tüpü, diyafram veya körük gibi) üzerinde hareket eder.

02 Elastik eleman deformasyonu
· Bourdon Tüp Tipi: Basınç arttıkça, Bourdon tüpü, iç basınç nedeniyle yavaş yavaş düzleştirilir (C şekilli bir tüp durumunda) veya (spiral tüp durumunda) yer değiştirmeye neden olur.
· Diyafram Tipi: Basınç, diyaframın merkezinin bükülme deformasyonuna girmesine neden olur ve yer değiştirme basınca göre değişir.
· Bollows Tip: Çok küçük basınçları ölçmek için uygun eksenel genişleme ve kasılma.

03 Mekanik Şanzıman Amplifikasyonu
Elastik elemanın hafif deformasyonu, bağlantı mekanizması yoluyla sektör dişlisine iletilir, bu da küçük dişliyi döndürmeye ve işaretçinin sapmasına neden olmaya iter. Dişli iletim mekanizması sisteminin işlevi, yer değiştirmeyi güçlendirmektir ve işaretçinin basınç değerini açıkça göstermesini sağlar.

04 işaretçi göstergesi
İşaretçi kadran üzerinde hareket eder ve karşılık gelen basınç değerine işaret eder. Örneğin:
· Basınç 0 olduğunda, işaretçi "0" işaretine işaret etmelidir (doğru değilse, sıfır ayar gereklidir).
· Kas oluşturma için basınç arttığında, işaretçi saat yönünde döner ve akım basınç değerini gösterir.

05 Sıfıra dönüş mekanizması
Basınç serbest bırakıldığında, elastik eleman orijinal durumuna geri döner ve işaretçi saç spring (veya yay) hareketi altında sıfır konuma geri döner.


3. Özel Basınç Türlerinin Çalışma Prensibi
01 Şok geçirmez basınç göstergesi
· Titreşim sırasında işaretçi üzerindeki etkiyi azaltmak için iç yağ dolgusu (silikon yağı veya gliserin)
· Hidrolik makineler ve kompresörler gibi titreşim ortamları için uygun

02 Diferansiyel Basınç Göstergesi
· Çift bir Bourdon tüpü veya çift diyafram yapısı kullanarak, iki basınç kaynağı arasındaki farkı ölçer.
· Filtre izleme, akış sayaçları ve diğer ilgili uygulamalar için kullanılır.

03 Dijital Basınç Göstergesi
· Basınç sinyallerini elektrik sinyallerine dönüştürmek için basınç sensörlerini (piezoressistive veya kapasitif gibi) kullanın, daha sonra işlenir ve dijital olarak görüntülenir.
· Otomatik kontrol için uygun olan 4-20mA veya Rs485 sinyalleri çıkarabilir.

4.

· Mekanik Basınç Göstergesi: Elastik elemanın deformasyonuna dayanarak, dişlinin dönüşü ile birlikte, basit bir yapıya sahiptir ve bakımı kolaydır.
· Elektronik Basınç Göstergesi: Sensör Dijital Ekran, Yüksek Doğruluk, Uzak Veri İletimi Yetenebilir
· Seçim kriterleri: Orta, basınç aralığı ve çevreye (titreşim, korozyon) göre uygun türü seçin.

Basınç göstergesi küçük olmasına rağmen, endüstriyel güvenliğin hayati önem taşımaktadır. Doğru kullanım ve bakım uzun süreli kararlı çalışmayı sağlayabilir.
