Ayrıntıları görMekanik manometre
1.spring tüp basınç göstergesi
Bu en yaygın kullanılan mekaniklerden biridir basınç göstergeleri . Yay tüpü genellikle C şeklinde bir tüp, disk yay tüpü veya spiral tüp, vb. Şeklindedir. Yay tüpü basınç göstergesi basit bir yapıya ve güvenilir bir performansa sahiptir. Patlamayan, kristalleşmeyen, katılaşmayan ve bakır ve bakır alaşımları üzerinde aşındırıcı bir etkisi olmayan sıvıların, gazların veya buharların basıncını ölçmek için uygundur. Makine, petrol, kimya endüstrisi, metalurji, madencilik ve güç gibi departmanlarda yaygın olarak kullanılmaktadır. Örneğin, petrol boru hatlarında, yay tüpü basınç göstergeleri, petrol taşımacılığının güvenliğini ve stabilitesini sağlayarak boru hattının içindeki yağ basıncını gerçek zamanlı olarak izleyebilir.
2.Diaphragm basınç göstergesi
Diyaframın basınç etkisi altında deformasyonunu kullanarak basıncı ölçün. Diyafram basınç göstergesi aşırı yük direncine ve yüksek doğruluğa sahiptir, ancak şok direnci ve darbe direnci biraz daha düşüktür. Farklı ölçülen ortama göre farklı diyafram malzemeleri seçebilir ve bazı aşındırıcı, kristal olmayan veya amorf olmayan sıvı ortamının basıncı veya mikro pozitif ve negatif basınçlarını ölçmek için kullanılabilir. Örneğin, kimyasal üretimde, aşındırıcı sıvıların basıncını ölçmek için kullanılır.
3. kapsül basınç göstergesi
Basınca duyarlı eleman, birbirine sabitlenmiş iki dairesel dalgalı şekilli diyaframdan oluşur. Çok küçük basınçları ölçmek için kullanılır ve bu nedenle bir mikro basınç göstergesi olarak da bilinir. Gaz ekipmanı ve gaz boru hatlarında, ayrıca klima havalandırma, gaz boru hatları ve diğer ekipmanlarda, bakır korodu olmayan mikro basınç ve negatif basıncı ölçmek için kullanılır. Örnek, evsel metre, diyafra basıncında, tiyatro basıncında, tiyatro hassasiyetlerinde, dipin flörtünü ölçebilir.
4.Bourdon tüp basınç göstergesi
Bir yay tüpü elastik eleman olarak kullanarak, basınç değişikliklerine hassas bir şekilde yanıt verir. Ölçülen basınç körük üzerinde hareket ettiğinde, körükler elastik deformasyona maruz kalacaktır. Bu deformasyon, dahili iletim mekanizması yoluyla güçlendirilir ve iletilir, bu da işaretçinin kadran üzerinde dönmesine neden olur, böylece ölçülen basıncın büyüklüğünü doğrudan yansıtır. Basınç değişikliklerinin önemli olduğu veya hızlı yanıtın gerekli olduğu durumlarda kullanılabilir.
Dijital manometre
1. Direniş Geri Dijital Basınç Göstergesi
Basıncın neden olduğu elastik deformasyon, direnç suşu göstergeleri yoluyla direnç değişikliklerine dönüştürülür. Daha sonra, direnç değişiklikleri ölçüm devresi boyunca voltaja veya akım sinyallerine dönüştürülür. Amplifikasyon, A/D dönüşümü ve diğer işlemlerden sonra, basınç değeri dijital formda görüntülenir. Endüstriyel otomasyon kontrolü, laboratuvar ölçümü ve diğer alanlarda yaygın olarak kullanılan yüksek hassasiyet ve iyi stabilite.
2.Papasitif dijital basınç göstergesi
Basınç, bir kapasitans sensörü kullanılarak kapasitans değişikliklerine dönüştürülür ve basınç, kapasitanstaki değişiklikler ölçerek ölçülür. Yüksek hassasiyet ve çözünürlüğe sahiptir ve Juntai havacılık ve hassas enstrüman üretimi alanlarında olduğu gibi son derece yüksek ölçüm gereksinimlerine sahip uygulamalar için uygundur.
3.Piezoelektrik Dijital Basınç Göstergesi
Piezoelektrik etkiye dayanarak, piezoelektrik malzemeye basınç uygulandığında, yükler üretilecek ve yüklerin büyüklüğü basınçla orantılıdır. Amplifikasyon ve işleme işleminden sonra, basınç değerleri dijital formda görüntülenir ve genellikle verici testi, darbe deneyleri ve diğer senaryolar gibi dinamik basınç ölçümü için kullanılır.
Diferansiyel basınç göstergesi
1.Liquid Sütun Diferansiyel Basınç Göstergesi
İki basınç arasındaki fark, U şekilli tüpteki sıvının yüksekliği ile yansıtılır. Yapı basit ve doğruluk yüksek. Genellikle laboratuvarlarda veya küçük sistemlerde kullanılır.
2.Diaphragm Tip Diferansiyel Basınç Göstergesi
Her iki taraftaki basınç farkı altında diyaframın deformasyonunu kullanarak, diferansiyel basınç ölçülebilir. Bu yöntem iyi doğrusallığa ve stabiliteye sahiptir ve akış ölçümü, sıvı seviyesi ölçümü için endüstriyel işlemlerde yaygın olarak kullanılmaktadır.
3.Bellows Tip Diferansiyel Basınç Göstergesi
Hassas element olarak bir körük kullanarak, diferansiyel basınç ölçüm aralığı geniştir ve farklı basınç seviyelerindeki diferansiyel basıncın ölçülmesine uygulanabilir.
Özel İşletim Koşulu Basınç Göstergesi
1. Koşullu Basınç Göstergesi
Bakır ve bakır alaşımlarına karşı aşındırıcı olmayan, tükenmeyen, kristalleşmeyen ve çökeltmeyen gazların veya sıvıların basıncını ölçmek için kullanılır. Normal olarak yoğun titreşimler geçiren makinelerde veya ekipmanlarda işlev görebilir. Örneğin, inşaat projelerinde beton karıştırma makineleri ve madencilik operasyonlarında kullanılan titreşimli ekranlar gibi ekipmanlarda, şoka dayanıklı basınç göstergeleri basıncı doğru bir şekilde ölçebilir.
2.Diaphragm Manometre
Güçlü korozyon, yüksek sıcaklık, yüksek viskozite, kolay kristalizasyon, kolay katılaşma ve yüzen katıların varlığı olan, bir izolatör ve genel amaçlı basınçlı basınçlı bir enstrümandan oluşan bir sistemle ölçülme gereksinimlerini karşılamak için. Kimyasal ve farmasötik endüstrilerde, medyanın sülfürik asit ve hidroklorik asit gibi güçlü aşınabilirliğe sahip basıncını ölçmek için kullanılır.
3. Elektrik-temas basınç göstergesi
Basıncın ölçülmesine ek olarak, elektrik kontakları ayarlayarak basınç kontrolü ve alarm fonksiyonları da sağlayabilir. Basınç set üst veya alt sınırına ulaştığında, elektrik kontakları kapanır veya açılır ve karşılık gelen kontrol sinyalini veya alarm cihazını tetikler. Sıklıkla yangın pompalarının başlangıcını ve durmasını kontrol etmek için yangın boru hattı kontrol ölçümünde ve ayrıca basıncın otomatik kontrolünü gerektiren bazı endüstriyel üretim süreçlerinde kullanılır.
4. oksijen basınç göstergesi
Oksijen basıncını ölçmek için özel olarak tasarlanmıştır. Oksijen ısınabilir, ateşleyebilir ve hatta gres ile karıştırıldığında patlayabilir, oksijen basınç göstergesi hem çalışma hem de kalibrasyon sırasında kesinlikle yağ içermelidir. Kalibrasyon işlemi sırasında genellikle bir su ayırıcı eklenir veya kalibrasyon için bir su basınç pompası kullanılır.
5.
Düşük sıcaklıkları olan medya veya soğutucu akışkanlar (freon) veya amonyak gibi özel ortamlar için uygundur ve klimalar, buzdolapları ve su soğutucuları gibi ekipmanlara uygulanır.

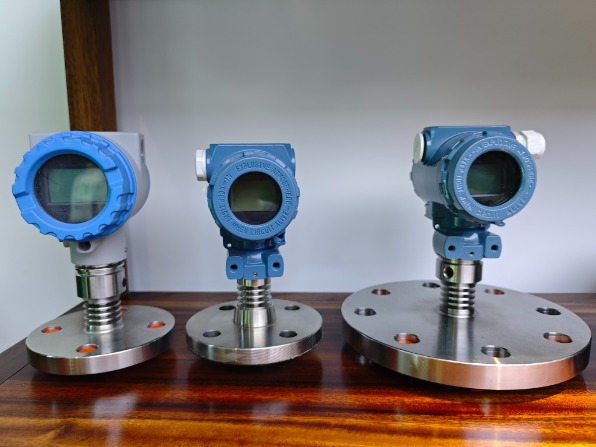

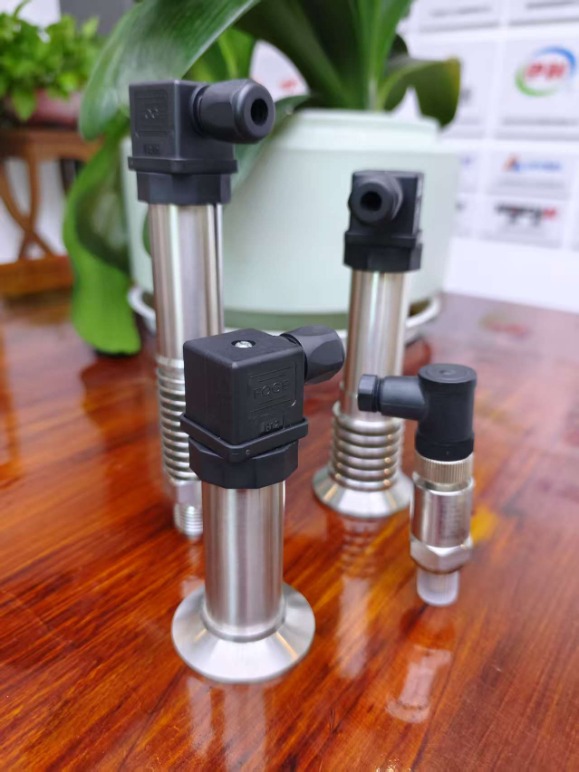

Basınç göstergesi tipinin diğer ürünleri arasında akıllı dijital basınç göstergeleri, elektromanyetik akış metreleri, girdap akış metreleri, radar seviyesi metre, ultrasonik seviye metre, daldırma seviyesi sayaçları, basınç vericileri, sıcaklık sensörleri vb.
