YLM Serisi Soğutucu Basınç Göstergesi
Cat:Basınç göstergesi
◆ Model: YLM60 YLM100 YLM150 ◆ Uygulama: Bu alet serisi, esas olarak klima buzdolabı, su soğut...
Ayrıntıları gör
Başvuru:

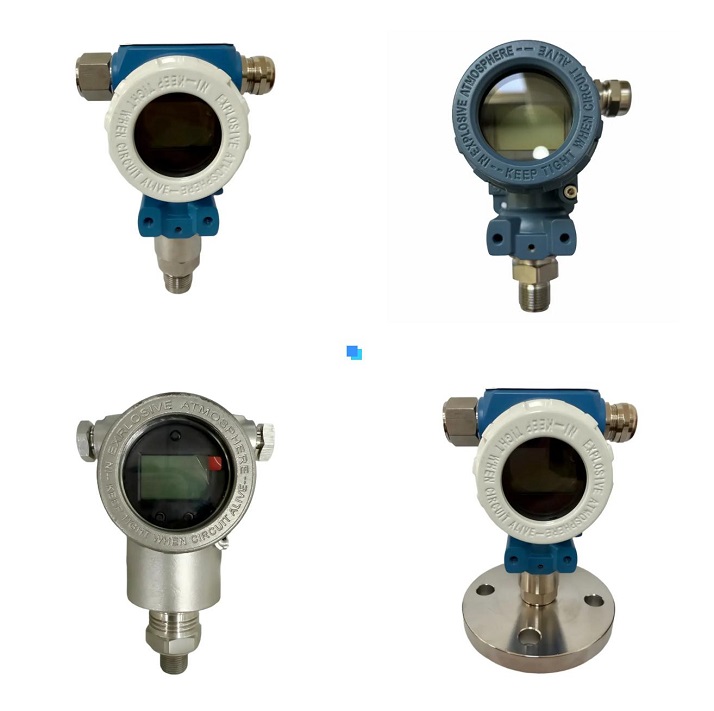

verici dünyanın gelişmiş izole difüzyon silikonu veya camı mikro çözünen basınca duyarlı bileşenlerden ve yüksek kaliteli entegre devrelerden oluşur. Yüksek kalite, düşük fiyat ve çeşitli endüstriyel uygulamalara uyum sağlama becerisine sahiptir. Ana devrenin üretim malzemeleri ileri düzeydedir ve harici sızdırmazlık ve kürleme tamamen izole edilmiştir; patlamaya dayanıklı, toz geçirmez ve diğer zorlu çalışma koşullarının gereksinimlerini karşılar. Farklı proses konnektörlerini seçerek, güçlü aşındırıcı ortamları, yüksek ve düşük sıcaklıktaki ortamları ve viskoz ortamları doğru bir şekilde ölçebilir. Çeşitli otomatik kontrol ortamları için uygundur ve petrol, kimya endüstrisi, çelik, enerji, yapı malzemeleri, tekstil, ilaç, gıda, gaz, bilimsel deneyler ve askeri endüstri vb. gibi çeşitli patlamaya dayanıklı alanlarda yaygın olarak uygulanır. Her işlem noktasında basıncın ölçülmesini, izlenmesini ve kontrolünü gerçekleştirir ve standart DC 4~20mA sinyal çıkışı ve HART iletişimi sağlar.

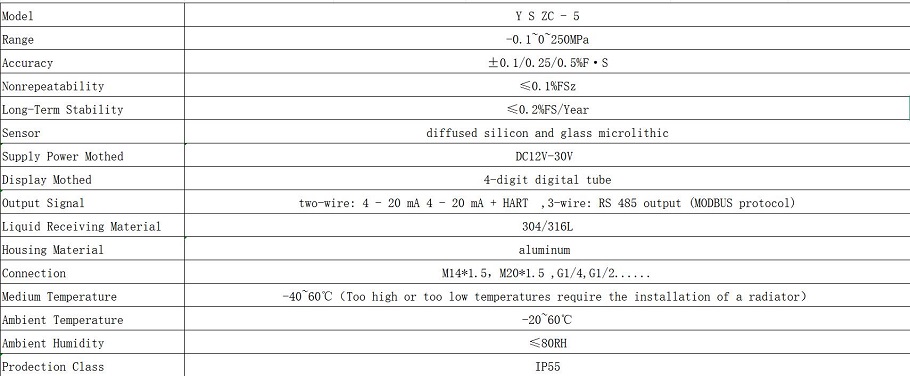

Model ve Şartname:

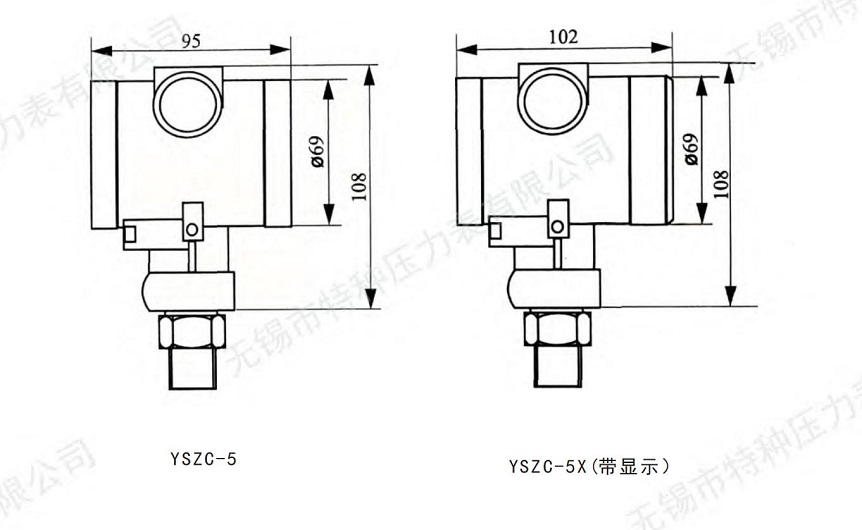

Boyutlar:
Montaj:
·Kurulum Hazırlığı: Uygun bir kurulum konumu seçin ve ortamın vericinin çalışma koşullarını karşıladığından emin olun. Ölçümün doğruluğunu etkileyebilecek titreşim, yüksek sıcaklık ve nem gibi faktörlerden kaçının. Kurulum konumu hata ayıklama ve bakım için uygun olmalı ve verici üzerinde ilave baskıyı önlemek için kurulum yüzeyi düz olmalıdır.
·Kurulum adımları: installation methods for pressure transmitters of different interface types are different. For example, for pressure transmitters with threaded interfaces, it is necessary to ensure that the sealing surface of the connection with the pressure measurement equipment is smooth and flat. Use your hand to insert the equipment into the corresponding installation hole, then tighten it using a wrench as needed, but be sure not to exceed the specified tightening torque.
Basınç Verici Kullanım Kılavuzu
Lütfen cihazı kurmadan ve kullanmadan önce bu kılavuzu dikkatlice okuyun.
1,Genel basınç göstergesi, patlama tehlikesi oluşturmayan, kristalleşmeyen, katılaşmayan ve basınç göstergesi bileşenlerinde korozyona neden olmayan sıvıların, gazların ve buharların basıncını ölçmek için uygundur.
2. Anti-sismik manometre, şiddetli mekanik titreşimin olduğu veya orta basıncın yoğun şekilde dalgalandığı ortamlarda kullanılabilir.
3. Paslanmaz çelik basınç göstergesi, dış mekanda, yüksek sıcaklıkta ve aşındırıcı ortamlarda veya hafif aşındırıcı ortamları ölçmek için kullanılabilir.
4. Diyaframlı basınç göstergesi, güçlü aşındırıcılığa, yüksek viskoziteye, kristalleşmeye eğilimli veya katı parçacıklar içeren sıvıların basıncını ölçebilir.
5. Cihaz genellikle aralığın 3/4'üne kadar kullanılır ve dalgalanan basıncı ölçerken aralığın 2/3'üne kadar kullanılır.
6. Ortam sıvı olduğunda cihaz, ölçüm noktasıyla aynı su seviyesi hattına kurulmalıdır; aksi takdirde uygun ayarlamalar yapılmalıdır.
7. Manometre dikey olarak monte edilmelidir. Kurulum sırasında gösterge kutusunun hareket ettirilmesi kesinlikle yasaktır. Diyaframlı manometrenin kadranı gevşetilmemeli veya sökülmemelidir.
8. Maksimum basıncı 1,6 MPa veya daha az olan sismik tip aletler için, atmosferik basınçtaki değişiklikler nedeniyle ibre konumu saparsa, kasanın içi ve dışı arasındaki basınç farkını dengelemek için yağ keçesi üzerinde küçük bir delik açılabilir.
9. Çalışma ortamı koşulları: Sismik direnç seviyesi: Genel tip V·H·2 veya V·H·3 sismik dayanıklı tip V·H·4. Koruma seviyesi: Genel tip IP54: Bu, sızdırmaz tip ve darbeye dayanıklı tiptir. 1P65 Sıcaklık: Genel tip (-40~70)°C; Darbeye dayanıklı tip (-5~55)°C (gliserol); (-25~55)°C (silikon yağı). Bağıl nem: <%85.
10. Kullanım sırasında cihaz temiz ve iyi durumda tutulmalıdır. Güvenliği sağlamak için düzenli kalibrasyon yapılması önerilir (en fazla altı ay arayla).
11. Cihaz, iyi havalandırılmış ve kuru bir kapalı ortamda saklanmalı, iç mekan havasının cihaz üzerinde herhangi bir aşındırıcı etkisi olmamalıdır.
