Diyafram basınç göstergesi ve düşük basınçlı diyafram göstergesi arasındaki fark

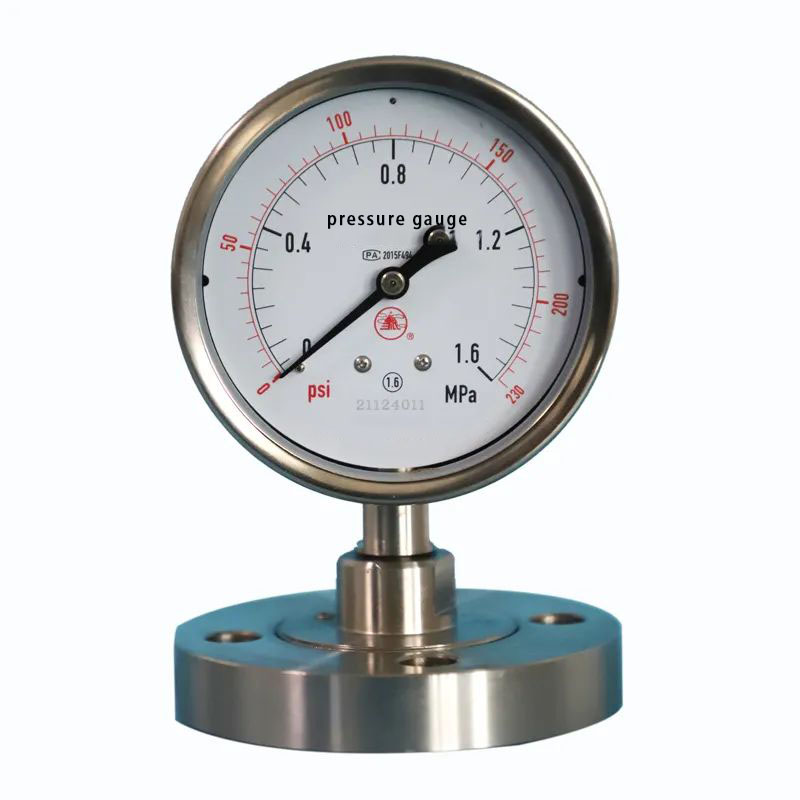

Diyafram basınç göstergesi

Günlük çalışmalarda, bu tür durumlar genellikle kullanıcıların gerçekten diyafram basınç göstergeleri ihtiyaç duyduğu yerlerde meydana gelir, ancak sözleşmelerde veya telefon görüşmeleri sırasında membran basınç göstergelerinden bahsederler. Bunun nedeni, bu iki tür basınç göstergesinin aynı görünüme sahip olmasıdır. Şimdi, iki tip gösterge arasındaki ana farklılıkları kısaca tanıtalım.

Diyafram basınç göstergesinin çalışma prensibi

Diyafram basınç göstergesi basıncı ölçtüğünde, ölçülen çalışma ortamı doğrudan izolasyon diyaframına etki eder. Diyafram yukarı doğru deformasyona uğrar. Orta basınç yay tüpüne yay tüpüne iletilir ve yay tüpünün içindeki sıvı sıvı ile yay tüpünün ucunun elastik deformasyona girmesine neden olur. Bağlantı mekanizması yardımıyla, mekanizmanın dişli mili dönmeye yönlendirilir, böylece işaretçinin ölçekte ölçülen basınç değerini göstermesine neden olur.

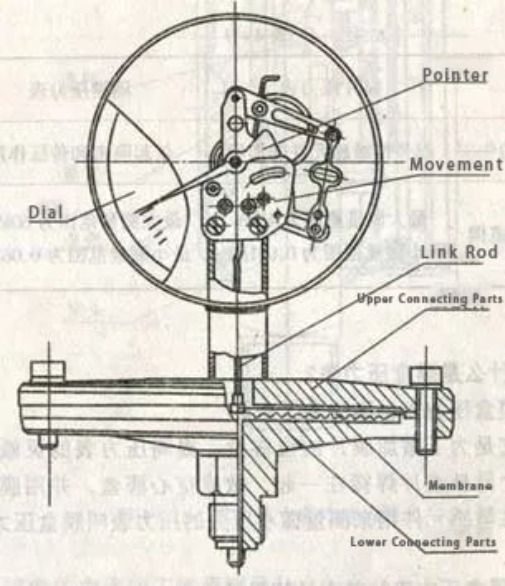

Düşük basınçlı diyafram göstergesinin çalışma prensibi

Basıncın etkisi altında, ölçülen çalışma ortamı doğrudan elastik diyafram üzerinde hareket eder. Diyafram, elastik deformasyona yukarı doğru (pozitif basıncı ölçmek için) veya aşağı doğru (negatif basıncı ölçmek için) geçirir. Diyaframın merkezine sabitlenmiş bağlantı çubuğu mekanizması yoluyla, mekanizmanın dişli şaftını döndürmeye yönlendirir, böylece işaretçinin ölçekte ölçülen basınç değerini göstermesine neden olur.

İki tür basınç göstergeleri arasındaki temel farklar şunlardır:
(1) Farklı Elastik Elemanlar:
Diyafram basınç göstergesinin elastik elemanı bir yay tüpüdür, diyafram sadece bir ayırıcı görevi görür. Düşük basınç diyafram göstergesinin elastik elemanı oluklu bir diyaframdır. Ölçülen basınç, diyafram üzerinde hareket eder ve bu da yukarı doğru (veya aşağı) elastik bir deformasyona neden olur. Basınç değeri, diyaframa kaynaklanan bağlantı mekanizması ile gösterilir.

(2) Farklı hassas notlar:
Diyafram basınç göstergesi genellikle 1.6 doğruluk sınıfına sahiptir; Düşük basınç diyafram göstergesi ise 2.5 doğruluk sınıfına sahiptir.

(3) Farklı ölçüm aralıkları:
Diyafram Basınç Göstergesi Ölçüm Aralığı:

Menzil
(MPA)

0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6
0 ~ 1 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

Düşük Basınç Diyaframı Göstergesi Ölçüm Aralığı:

Menzil
(KPA)

Negatif basınç: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2.5 ~ 0 -1.6 ~ 0

Pozitif Basınç: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

Pozitif ve negatif basınç: -0.8 ~ 0.8 -1.2 ~ 1.2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

Menzil
(MPA)

Vakum: -0.1 ~ 0

Vakum Basıncı: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

Basınç: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

(4) Kullanım için farklı sıcaklık aralıkları:
Diyafram basınç göstergeleri Radyatör veya hortum yapıları ile tasarlanabilir ve yüksek sıcaklık ortamlarını ölçmek için kullanılır. Bununla birlikte, bağlantı iletim mekanizmaları nedeniyle düşük basınç diyafram göstergeleri soğutma cihazlarını kullanamaz.

Çözüm:

Genel olarak temiz gaz, su veya yağ sıvılarının basıncı ölçülürken, paslanmaz çelik basınç göstergeleri seçilebilir. Bununla birlikte, ölçülen ortam güçlü aşınabilirliğe (hidroklorik asit, nemli klor gazı, demir oksit), yüksek viskozite (lateks gibi), katıleşmeye (sıcak asfalt gibi) eğilimlidir veya katı asma maddeye (kanalizasyon gibi) eğilimli ise, daha sonra bir basınç göstergesi daha fazla bulunur. 316L paslanmaz çelik tüp bile hidroklorik asit ile aşındırılacaktır. Asfalt ve kanalizasyondaki askıya alınmış madde veya safsızlıklar, basınç göstergesinin basınç yönlendirme deliklerini hızlı bir şekilde engelleyerek enstrümanın işlevselliğini kaybetmesine neden olacaktır.
Bu nedenle, bu koşullarda, bu iki tür temassız basınç göstergeleri çok uygundur. Korozyonun önlenmesi amacına ulaşmak için farklı güçlü korozif ortama göre farklı korozyona dirençli diyafram membran malzemelerini seçebilirsiniz. Diyafram membranının varlığı nedeniyle, güçlü korozif, yüksek viskoziteyi önleyebilir, kolayca kristalleşir ve medyanın basınç rehberlik deliğine akmasını kolayca katılaştırabilir ve enstrümanın normal çalışabilmesini sağlayabilir. Bu nedenle, gerçek çalışma basıncına dayanarak, işletmenin kullanım alışkanlıkları, uygun diyafram basınç göstergesi veya membran basınç göstergesini seçin.
