Uzaktan Basınç Göstergesi: Uygulama Senaryolarının ve Bilimsel Seçim Kılavuzunun Kapsamlı Analizi

I. Uzak basınç göstergelerinin uygulama kapsamı

Endüstriyel otomasyon: Kimya mühendisliği, petrol ve güç gibi endüstriyel üretim süreçlerinde, otomatik üretim elde etmek ve operasyonları optimize etmek için boru hatları ve kapların içindeki basıncı gerçek zamanlı olarak izlemek ve kontrol etmek için kullanılır.
· Su arıtma sistemi: Su temini ve drenaj sisteminde ve atık su arıtma tesislerinde, sistemin normal çalışmasını sağlamak ve otomatik su ikmali ve su temini kontrolü elde etmek için pompa çıkışındaki basıncı, su kulesindeki su seviyesini vb. İzleyebilir.
· HVAC (Isıtma, Havalandırma ve Klima): Sistemin güvenli ve sabit çalışmasını sağlamak ve enerji tasarrufu kontrolü elde etmek için klima sistemindeki soğutulmuş su ve soğutma suyunun basıncını ve kazan buharının basıncını izlemek için kullanılır.
· Hidrolik ve pnömatik sistemler: Çeşitli hidrolik istasyonlarda ve pnömatik ekipmanlarda, basınç sinyallerinin hassas ölçümü ve uzaktan iletimi sistem basıncının ayarlanmasını ve hataların teşhisini kolaylaştırır.

İi. Uzaktan basınç göstergelerinin seçimi
1, menzil ve doğruluk
· Aralık: Gerçek maksimum basıncın 1,5 ila 2 katını seçin (örneğin, maksimum basınç 10 MPa ise, 15 ila 20 MPa aralığını seçin).
· Doğruluk: Genel endüstriyel uygulamalar için 1.0 sınıf kullanılır. Daha yüksek hassasiyet gereksinimlerine sahip uygulamalar için 0,5 sınıf seçilmelidir (ilaç ve hassas imalat endüstrilerinde olduğu gibi).
2, Sinyal Çıktı Türü
· Analog sinyal: 4-20mA (uzun mesafeli şanzıman için uygun yüksek anti-mesleki kapasite), 0-10V (kısa mesafeler için).
· Dijital sinyaller: RS485 (MODBUS protokolü), HART protokolü (hem analog sinyaller hem de dijital iletişim ile uyumlu).
3, orta uyumluluk
· Ortak ortam: (su, hava) 304/316 Paslanmaz çelik diyaframlar.
· Korozif ortam (asit, alkali) - Hastelloy alaşımı, tantal veya seramik diyaframlar.
· Kalın veya kristalleşebilir ortam: Düz membran yapısı veya bir ayırma membranı takılı.
4 ， Ortam uyarlanabilirliği
· Sıcaklık aralığı: normal -20 ℃ ila 80 ℃. Yüksek sıcaklıklı ortamlar için yüksek sıcaklık dirençli tipi seçin (-40 ila 150 ℃ gibi).
· Koruma Seviyesi: IP65 (toz ve su geçirmez), IP67 (kısa süreli daldırma).
· Patlamaya dayanıklı gereksinimler: Yanıcı ve patlayıcı maddeleri olan ortamlar Ex IIC T6 gibi standartlara uymalıdır.
5, kurulum yöntemi:
· Dişli bağlantı: M20*1.5, G1/2 (evrensel tip).
· Flanş kurulumu: DN25/DN50 (büyük borular veya yüksek basınç senaryoları için).

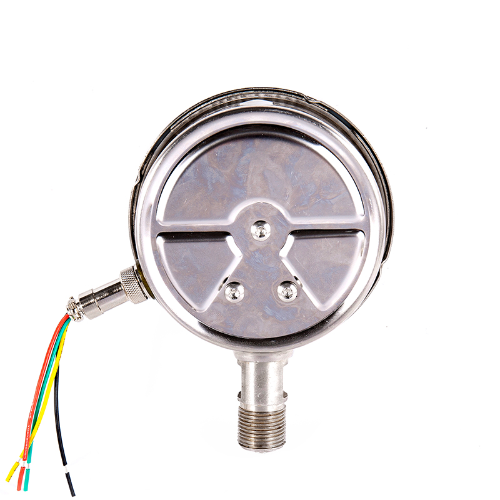

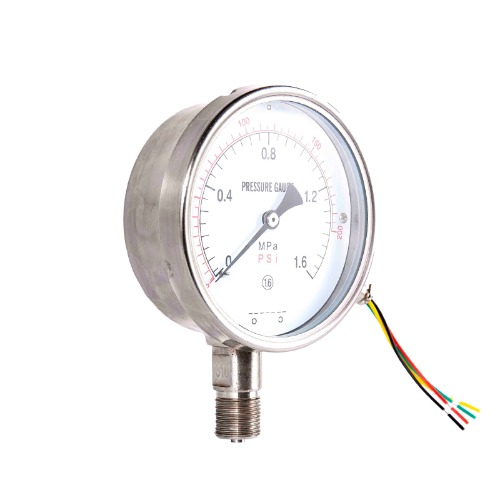

Direnç Uzaktan Şanzıman (Vibrasyon Anti-Vibrasyon) Basınç Göstergesi

Teknik özellikler

Model	Ytz (n) 100	Ytz (n) 150
Çap	100 mm	150 mm
İplik boyutu	M20*1.5
Kesinlik	± 1.65fs
Aralık (MPA)	Vakum: -0.1 ~ 0 Vakum Basıncı: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4 Basınç: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.0 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0. 0, ~ 0. 0. 2. 0 ~ 40 0 ~ 60 0 ~ 100 0 ~ 160
İş sıcaklığı	Sıcaklık: -25-55 ℃ ， bağıl nem ：% 5-85
Elektrikli parametre	Çalışma voltajı: ① ve ② ≤ 6vdc terminalleri arasındaki voltaj Başlangıç Direnci: 3Q ila 20q Nominal Direnç: 310 - 370 ohm veya 340 - 400 ohm
Sismik sınıf	V: H: 2, Sıvı dolu V.H.3

Bu tür bir alet, patlama tehlikesi olmayan, kristalleşmeyen, katılaşmayan ve bakır ve bakır alaşımlarına korozyona neden olmayan sıvıların, gazların veya buharların basıncını ölçmek için uygundur. Basınç değerini yerel olarak göstermenin yanı sıra, cihaz ölçülen değeri bir dahili kayan direnç verici aracılığıyla bir direnç sinyaline dönüştürür ve ölçüm noktasından uzakta bulunan ikincil bir cihaza iletir ve merkezi algılama ve uzaktan kumanda sağlar. Kılıfın iç boşluğu sönümleme yağı ile doldurulur, böylece çalışma ortamında titreşime ve ortamın basınç titreşimlerine direnme yeteneğine sahiptir. .
