Yanlış ölçüm aralığı seçimi ve her zaman doğruluk yanlış gider mi? Basınç göstergelerini kullanmada yaygın hatalar açıklandı!

Aşağıda, "doğruluk" ve "ölçüm aralığı" hakkında ilgili bilgi basınç göstergeleri .

İ.Fericity

1. tanımlama
Basınç göstergesinin ölçülen değeri ile gerçek değer arasındaki sapma aralığı genellikle tam ölçeğin bir yüzdesi olarak ifade edilir.
2.
Endüstriyel standart: 1.0 sınıf, 1.6 sınıf, 2.5 sınıf (genellikle Çin'de kullanılır); 0.5 sınıf, 1.0 sınıf (yüksek doğruluk)
3. ölçüm hatası
Ölçüm aralığı 10MPA olduğunda ve doğruluk 1.6 derecesi olduğunda, izin verilen hata ± 10 MPa *% 1.6 = ± 0.16 MPa'dır.
4.Choice önerisi
Süreç gereksinimlerine göre, genel endüstriyel kullanım için 1.6 sınıfını seçin; Laboratuvarlar, havacılık (uçak gemileri) veya petrol ve kimyasal uygulamalar için 0.5 derecesini seçin.

II.
1. tanımlama
Basınç göstergesinin ölçebileceği maksimum değer (0 - 1 MPa, 0 - 6 MPa, 0 - 10 MPa ... gibi)
2.
Düzenli kullanım: Çalışma basıncı aralığın 1/3 ve 2/3 arasında olmalıdır (örneğin, çalışma basıncı 0.4 MPa ise, 0 - 0.06 MPa veya 0 - 1 MPa seçilmesi önerilir).
3. Aşırı Yükleme Riski
Uzun süre belirtilen aralığın ötesinde aşırı kullanım, enstrümana zarar verecektir. İzin verilen maksimum basınç, aralığın tipik olarak% 130'tır (modele bağlı olarak).

III. doğruluk ve ölçüm aralığı arasındaki ilişki
1. Hırsız Korelasyon
Aynı doğruluk derecesi için, daha büyük bir mutlak hatada daha büyük bir ölçüm aralığı (1.6 garde basınç göstergesi; 10MPA aralığında, hata = ± 0.16MPA. 100MPA aralığında hata = ± 1.6MPA).
2.ekonomik
Yüksek hassasiyetli enstrümanlar, dikkatli bir denge analizi gerektiren maliyetlere maruz kalır.
0.5MPa basıncını ölçmek için örnek:
EECT A 0 ~ 0.6MPA aralık göstergesi (1.6 sınıf) Hata = ± 0.0096MPA
Eelect A 0 ~ 10MPA aralık göstergesi (1.6 sınıf) Hata = ± 0.16MPA (tavsiye etmedi)

IV. Diğer Etkileyen Faktörler
1.Bant sıcaklık
Sıcaklık varyasyonları ek hatalar getirebilir (10 ℃ başına% 0.4 gibi)
2.Media özellikleri

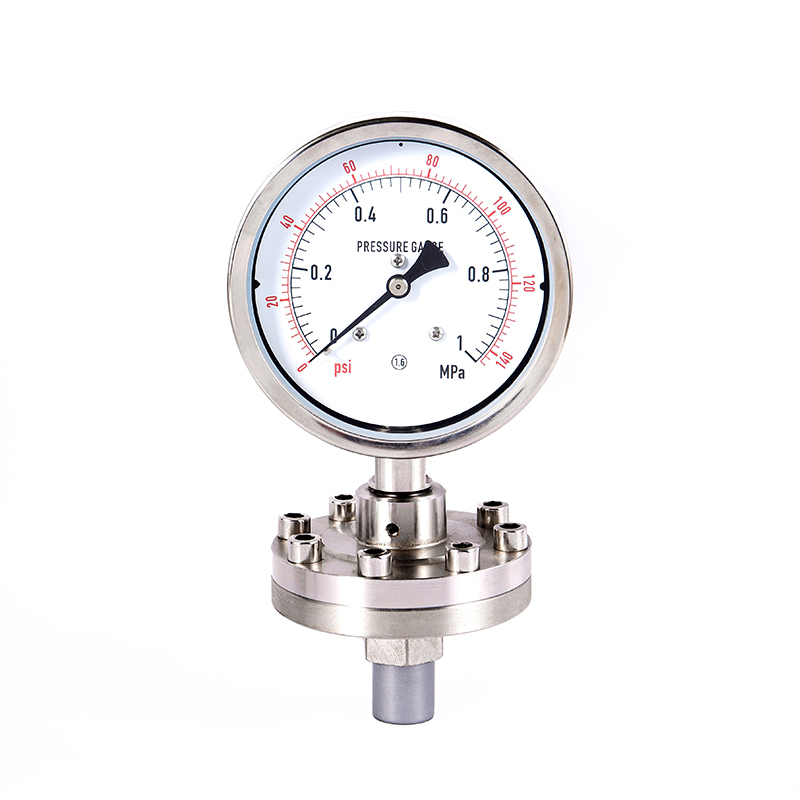

Aşındırıcı, viskoz ve partikül ortam, özel malzemelerin (316/316L göstergeleri, diyafram göstergeleri gibi) kullanılmasını gerektirir.
3.
Doğrudan kurulum, dişli kurulum veya flanş kurulumu gerçek doğruluğu etkileyebilir.

Özet
Bir basınç göstergesi seçerken, gerçek basınç aralığını, doğruluk gereksinimlerini ve orta koşulları kapsamlı bir şekilde dikkate almak gerekir. Çalışma basıncının ölçüm aralığının 1/3 ila 2/3 aralığında olmasını sağlayın ve en iyi maliyet performans oranını elde etmek için uygun bir doğruluk seçin. .
