Fotoelektrik temas basıncı göstergesinin modeli, yapısı ve malzemesi için çekirdek kılavuz

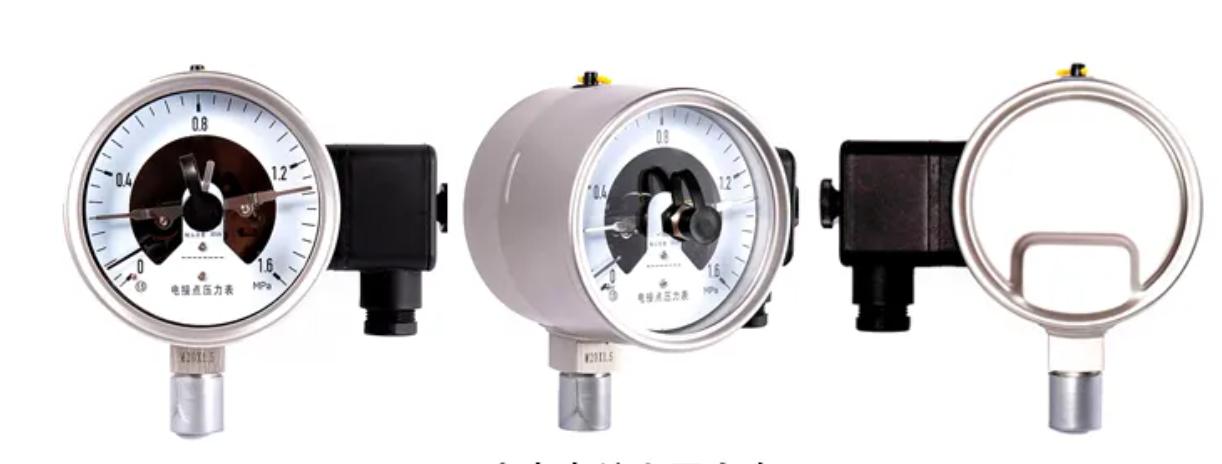

Fotoelektrik temas basıncı göstergesi

Fotoelektrik temas basınç göstergesi basınç ölçümü, ekran ve otomatik kontrolü entegre eden akıllı bir araçtır. Temassız fotoelektrik algılama teknolojisi yoluyla basınç değerini tespit eder ve basınç önceden ayarlanmış üst veya alt sınıra ulaştığında bir anahtar sinyali çıkarabilir, böylece harici ekipmanın (su pompaları, motorlar, alarmlar vb.) Başlangıç ​​veya durdurulmasını kontrol eder.

Sezgisel bir işaretçi kadranı ile donatılmış çok "akıllı" ve "güvenli" bir basınç anahtarı olarak düşünebilirsiniz.
Endüstriyel otomasyon kontrolünde, basınç izleme ve alarm doğruluğu doğrudan üretim güvenliğini ve verimliliğini etkiler. Fotoelektrik temas basıncı göstergesi, hem ölçüm hem de kontrol fonksiyonlarına sahip anahtar bir cihaz olarak, model seçimi, yapısal tasarım ve malzeme özellikleri genellikle seçim sürecinin çekirdeğini oluşturur. Bugün, bu üç temel boyutu sökmenize ve seçimin kilit noktalarını hızlı bir şekilde kavramanıza yardımcı olacağız.

1 ， fotoelektrik temas basıncı göstergelerinin yaygın modelleri
· YXC Serisi: Genel endüstriyel ortamlar için uygun temel tip fotoelektrik temas basınç göstergesi.
· YXG Serisi: 0,5 dereceye kadar ölçüm doğruluğu ile yüksek hassasiyetli tip.
· YXK Serisi: Yanıcı ve patlayıcı ortamlar için uygun patlamaya dayanıklı tip.
· YXW Serisi: Sıhhi tip. Özellikle gıda ve ilaç endüstrileri için tasarlanmıştır.
· YXF Serisi: Yüksek aşındırıcı ortam için uygun korozyona dayanıklı tip.

2, Yapı: Üç temel bileşen enstrümanın performansını belirler
Fotoelektrik temas basıncı göstergesinin yapısı "hassas ölçüm güvenilir alarm" etrafında tasarlanmıştır ve esas olarak üç ana modülden oluşur. Her bileşenin net bir sorumluluk bölümü vardır:

· Ölçüm Mekanizması: Çekirdek bileşen Bourdon tüpüdür. Ölçülen ortam tüpe girdiğinde, tüp gövdesi basınç nedeniyle deformasyona uğrar ve bu deformasyon, işaretçiyi döndürmek için bağlantı çubuğundan iletilir, böylece basınç değerinin mekanik ekranını elde eder.

· Fotoelektrik dönüşüm mekanizması: Bir gölgeleme plakası, bir ışık kaynağı ve bir fotoelektrik sensörden oluşur. İşaretçi (veya işaretçiye bağlı gölgeleme plakası) önceden ayarlanmış üst veya alt sınır konumuna döndüğünde, gölgeleme plakası ışık kaynağını bloke eder veya iletir, böylece bir anahtar sinyali göndermek için fotoelektrik sensörü tetikler, böylece basınç alarmı veya kontrolü elde eder.

· Kabuk ve kavşak kutusu: Kabuk iç bileşenleri korurken, kavşak kutusu kontrol devresini bağlamak için kullanılır. Bazı modeller, farklı ortamlar için uygun olan ısı yayma deliklerini veya sızdırmazlık yapılarını içerebilir.

3, Malzeme: Çalışma Koşullarına Uyum Anahtardır
Malzeme seçimi, ölçülecek ortama (aşındırıcı sıvılar, yüksek sıcaklık gazları gibi) ve çevre (nem, toz gibi) temel alınmalıdır. Çekirdek bileşen malzemeleri aşağıdaki gibidir.

· Bourdon tüpü:

Ortak ortam (su, hava): Bakır alaşımı (H62 pirinç), düşük maliyetli ve iyi tokluk;

Aşındırıcı ortam (asit ve alkali çözümleri): Güçlü korozyon direncine sahip 316L paslanmaz çelik;

Yüksek sıcaklık ortamı (> 150 ℃): Hastelloy alaşımı, yüksek sıcaklıklara ve sürünmeye dirençli.

·Dava:

Normal Çevre: ABS Mühendisliği Plastik, Hafif ve Yalıtım;

Sert ortamlar (dış mekan, kimyasal bölgeler): 304 paslanmaz çelik, paslanmaz, darbeye dayanıklı.

·Bağlantı:

Yay tüpü tasarımı ile tutarlı olarak, temas eden ortamdaki farklı metallerin neden olduğu korozyonu önlemek için 304 paslanmaz çelik ve pirinç yaygın olarak kullanılır.

· Sızdırmazlık parçaları:

Nitril kauçuk: -40 ila 120 derece santigrat bir sıcaklık aralığına sahip yağlara ve suya dayanıklıdır.

Flor kauçuk: -20 ila 120 santigrat derece sıcaklığı olan güçlü aşındırıcı ve yüksek sıcaklık ortamları için uygundur.

Özet:
Doğru fotoelektrik temas basıncı göstergesini seçmek için anahtar, "gereksinimleri belirlemek için modeli anlamak, yapıyı ve performansı kavramak ve belirli uygulama koşulları için uygun materyalin seçilmesi" nde yatmaktadır.

Ayrıca enstrümanın kurulumunu, kalibrasyonunu ve pratik çalışma tekniklerini de paylaşacağız. Daha fazla öneriniz veya sorunuz varsa, lütfen sizin için bizimle iletişime geçmekten çekinmeyin! "
