Statik basıncı doğru bir şekilde algılayan diyafram basınç göstergesi çalışma koşullarını korur!

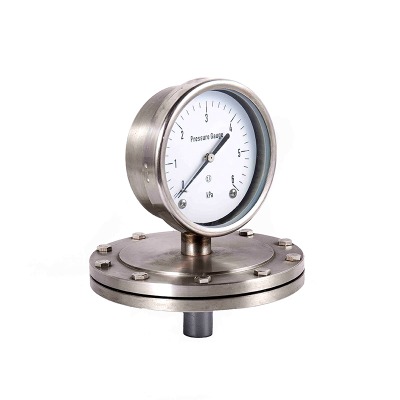

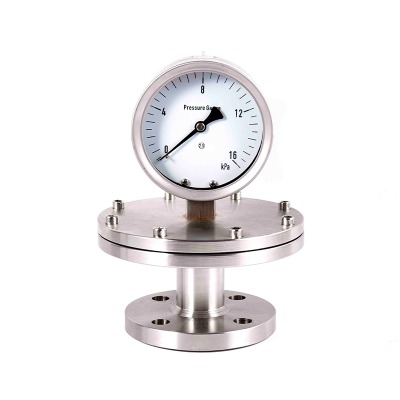

Diyafram basınç göstergesi, bir elastik diyaframın deformasyonu prensibine dayalı basıncı ölçen bir araçtır, temel avantajı, viskoz, partikül, kristal veya aşındırıcı ortamın doğrudan işlenmesi için yatmaktadır. basınç göstergeleri (diyafram basınç göstergeleri gibi) orta tıkanma veya korozyondan kaynaklanan.

Prototip uygulaması

1.İşi endüstrisi
Aşındırıcı ortamın (asit ve alkali çözeltileri, klor gazı, sülfürler) veya viskoz malzemelerin (reçineler, boyalar gibi) basıncını ölçün. Örneğin: reaksiyon kabının içindeki basıncın izlenmesi, asit ve alkali boru hatlarında basınç kontrolü, diyafra malzemesi, hastelloy veya politetroya veya politetroya dirençli tıpkı enstrüman.

2. gıda ve ilaç endüstrisi
Süt ürünleri, şarap endüstrisi, soslar, farmasötik sıvılar vb. Gibi sıhhi uygulamalar için kullanılır. Diyafram, ölü köşeleri olmayan pürüzsüz bir yüzeye sahip paslanmaz çelik (316L) veya gıda sınıfı politetrafloroetilenden yapılmıştır. Temizlik ve dezenfeksiyona (buhar sterilizasyonu gibi) dayanabilir ve ortamın artık kontaminasyonundan kaçınabilir.

3. Çevre Koruma ve Atıksu Arıtma
Kanalizasyon, çamur ve çamur gibi parçacık içeren ortamların basıncını, sedimantasyon tankının çıkışındaki basınç ve çamur taşıma boru hattındaki basınç gibi ölçün. Diyaframın katı yapısı, parçacık erozyonuna direnebilir ve tıkanmaya eğilimli olmayabilir (uzun dar kanallar olmadan), "bloklu gauge problemi olmadan" sırasal basınç görülür.

4. ışık endüstrisi ve baskı ve boyama endüstrisi
Boyutlandırma ajanları (baskı ve boyama için) ve yüksek sıcaklık sabun çözümleri gibi ortamlarda basınç izleme için kullanılır. Diyafram orta ila düşük sıcaklıklara dayanabilir (tipik olarak -40 ila 150 ℃ ve özel malzemeler, daha yüksek sıcaklıklar ile) ve viskoz ortamın yapışmasına dirençlidir ve uzun süreli kararlı ölçüm sağlar.


Anahtar
1. seçim çekirdeği
· Orta özellikler: Ortamın aşınabilirliğine dayanan diyaframın materyalini seçin (örn., Güçlü asitleri ölçmek için politetrafloroetilen diyafram, zayıf aşındırıcı ortam için 304 paslanmaz çelik ve yüksek aşındırıcı ortam için hastelloy alaşımı); Sert parçacıklar olduğunda, daha kalın ve aşınmaya dayanıklı bir diyafram seçilmelidir (örn., 1.5 mm veya daha fazla kalınlığa sahip paslanmaz çelik).
· Basınç aralığı: Diyafram basınç göstergesinin ölçüm aralığı genellikle 0 ila 6 MPa'dır (düşük basınçla egemen olurken, yüksek basınç sertliği arttırmak için oluklu diyaframların kullanılmasını gerektirir ve ölçülen basınç, ölçüm aralığının 1/3 ila 2/3 aralığının (aşırı basınçlı deformasyonun içinde kalıcı deformasyon) içinde kalmalıdır.
· Sıcaklık Adaptasyonu: Orta sıcaklık çok yüksekse (150 ℃'den fazla), diyaframın esnekliğini etkileyecektir. Bu nedenle, yüksek sıcaklıklara (Monel alaşımı gibi) dayanabilen veya bir yoğuşma halkası (diyaframın temas sıcaklığını azaltmak için) takabilen bir malzeme seçmek gerekir.

2. Kurulum Hakkında
· Kurulum Pozisyonu: Ortamın diyafram yüzeyine birikmesini önlemek için dikey montajı (diyafram aşağıya bakacak şekilde) tercih edin; Yatay olarak takılmışsa, parçacık etkisini azaltmak için diyaframın boru hattı eksenine paralel olduğundan emin olun.
· Bağlantı yöntemi: Flanş veya dişli bağlantı kullanın (boru spesifikasyonuna bağlı olarak), sıkı bir conta (conta malzemesi, asit direnci için politetrafloroetilen contası gibi), araç muhafazasını aşılamasını önlemek için ortamla uyumlu olmalıdır).
· Girişimden kaçının: Güçlü titreşim kaynaklarından (pompa gövdeleri gibi) veya güçlü manyetik alanlardan uzak durun. Gerekirse, diyaframın yorulmasını veya işaretçinin sallanmasını önlemek için şok emici braketleri takın, bu da okumayı etkileyebilir.

3. İşleme ve Bakım
· Önde başlama denetimi: aralığın ölçülen basıncıyla eşleştiğinden emin olun (aşırı basınç kullanımının yasaklanması) ve membran yüzeyi hasar, deformasyondan arınmış ve işaretçi sıfırdır (basınç mevcut olmadığında).
· Günlük okuma: İşaretçi stabilize ettikten sonra değeri okuyun (ortamın akışı sırasında dalgalanmalar olabilir ve işaretçiyi düzeltmek için bir sönümleme cihazı kullanılabilir); Viskoz bir ortamı ölçüyorsanız, diyaframın yüzeyini periyodik olarak (örneğin, üfleme valfi aracılığıyla) manuel olarak temizlemek gerekir.
· Düzenli bakım:
Diyaframın sızdırmazlık performansı üzerinde aylık kontroller yapın (sızıntı yok, şişkinlik yok).
Kalibrasyon altı ayda bir gerçekleştirilir (standart bir basınç kaynağı ile karşılaştırılarak. Sapma 1.6 seviyesini aşarsa, iletim mekanizmasının ayarlanması gerekir).
Ortam aşındırıcı bileşenler içeriyorsa, diyafram yıllık olarak değiştirilmelidir (bozulmayı ve daha sonra doğrulukta azalmayı önlemek için).

Özet:
Diyafram basınç göstergesinin prototip tasarımı "" sert ortamlarda basınç ölçümü "" etrafında ortalanmıştır ve esas olarak kimya mühendisliği, gıda işleme ve çevre koruması gibi endüstrilerde uygulanmaktadır. Kullanırken, uzun vadeli kararlı çalışmasını sağlamak için malzeme uyumluluğu, kurulum koruması ve düzenli bakıma özel dikkat edilmelidir. .
