Ayrıntıları gör Düşük basınç ölçümü alanında kapsül basınç göstergesi, yüksek doğruluğu ve stabilitesi nedeniyle önemli bir konuma sahiptir. Gaz boru hatlarında, havalandırma sistemlerinde veya kimyasal reaksiyon tanklarında düşük basıncın izlenmesi için olsun, bunların varlığı her yerde görülebilir. Bugün kapsül basınç göstergelerinin model anlamlarını, yapısal bileşimini ve malzeme seçimini ayrıntılı olarak inceleyelim.
Kapsül Basınç Göstergesi: Model
Temel model: "YE" ile başlar; burada "Y", basınç göstergesi anlamına gelir ve "E" özellikle diyafram yapısını ifade eder (sıradan yaylı borulu basınç göstergelerindeki "Y"den farklıdır).
Kadran çapı: Temel seri numarasının hemen ardından gelen rakam kadran çapını (birim: mm) gösterir. Örneğin YE-100 kadran çapının 100mm, YE-150 ise 150mm olduğu anlamına gelir. Kadran büyüdükçe okuma doğruluğu da artar, bu da onu uzun mesafeli gözlem gerektiren senaryolar için uygun hale getirir.
Özel Fonksiyon Tanımlayıcı: Bazı modellerde özel işlevleri belirten ek harfler bulunur. Örneğin, "YE-100B"de "B", kenarları olan paslanmaz çelik bir malzemeyi belirtebilir; "YE-100Z"de "Z" eksenel kurulumu belirtir (varsayılan radyal kurulumdur).
Örneğin: "YE-100BZ", "Paslanmaz çelik malzeme, kadran çapı 100 mm, eksenel monteli kapsül basınç göstergesi" anlamına gelir. Sadece model numarasına bakarak kullanım gereksinimlerinizi karşılayıp karşılamadığını hızlı bir şekilde belirleyebilirsiniz.
Kapsül Basınç Göstergesinin Yapısal Bölümü
Her ne kadar kapsül basınç göstergesi boyutu büyük değildir, iç yapısı ustaca tasarlanmıştır ve tüm bileşenler, düşük basıncın hassas ölçümünü elde etmek için birlikte çalışır.
Çekirdek ölçüm elemanı: Kapsül

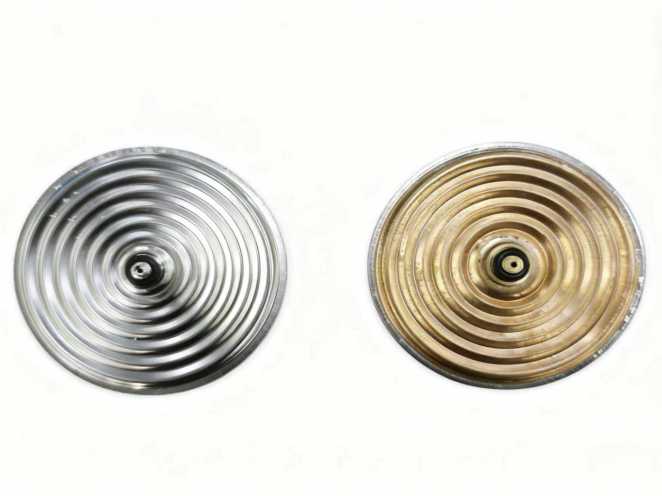

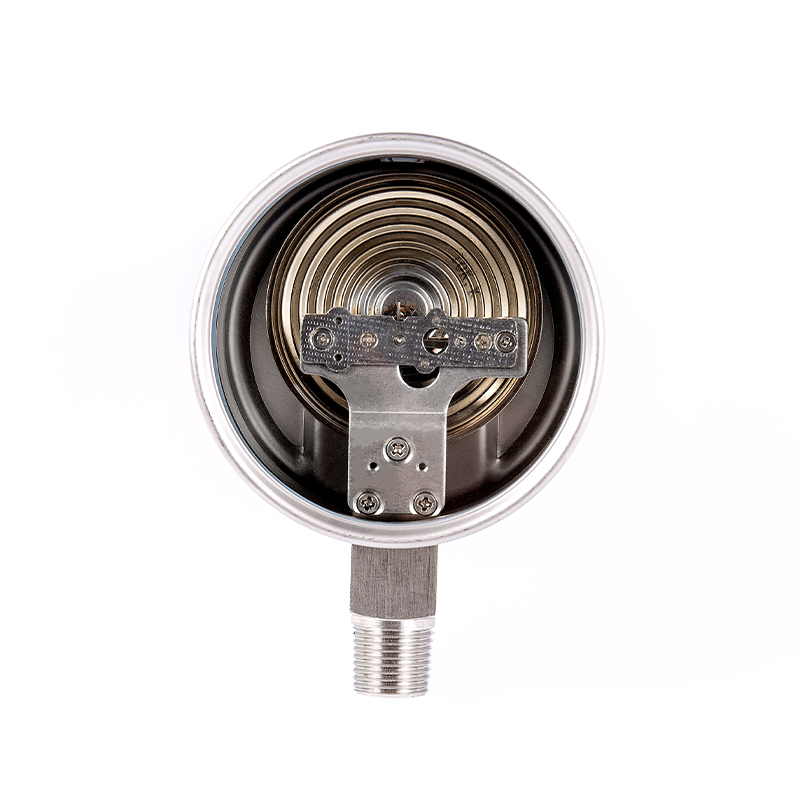

İki metal diyaframın (genellikle bakır alaşımından veya paslanmaz çelikten yapılmış) kenarlarının kaynaklanmasıyla, sızdırmaz düz bir dairesel kutu oluşturularak oluşturulur. Ölçülen ortam diyafram kutusuna girdiğinde diyafram, basınç etkisinden dolayı elastik deformasyona (genleşme veya daralma) uğrayacaktır. Bu, basınç ölçümü için "güç kaynağıdır".
İletim mekanizması: Küçük yer değiştirmeleri güçlendirir
Diyaframın deformasyonu son derece küçüktür. İşaretçiyi dönmeye yöneltmeden önce bağlantı çubukları ve dişliler gibi iletim mekanizmaları yoluyla güçlendirilmesi gerekir. Bu süreç, küçük basınç değişikliklerini görünür işaretçi yer değiştirmesine dönüştüren "kaldıraç ilkesine" benzer.

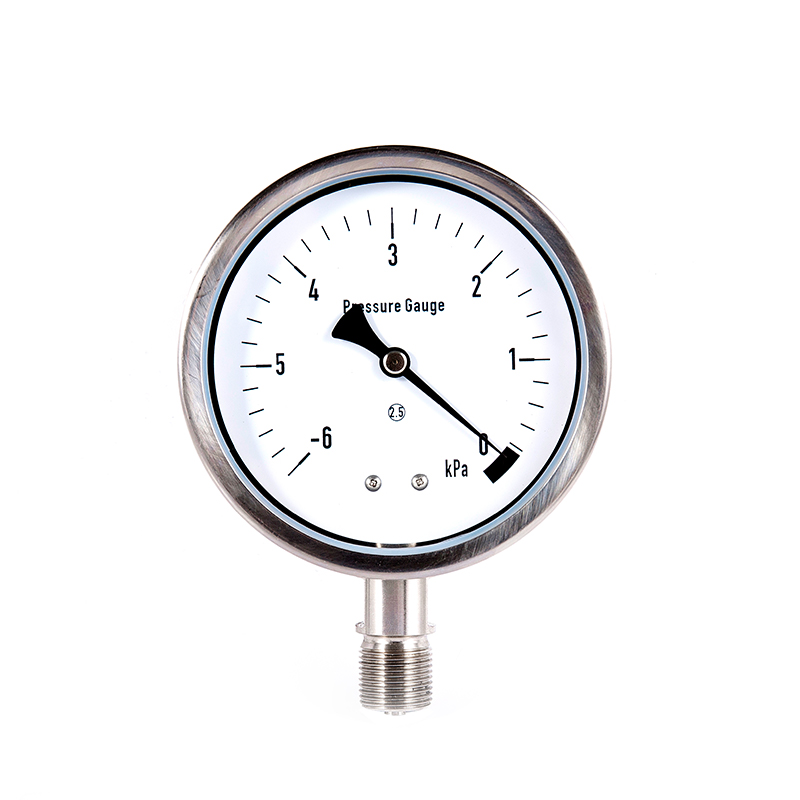

Gösterge sistemi: Basınç değerlerini görsel olarak sunar
İşaretçiler ve kadranlar içerir. Ölçek birimleri çoğunlukla KPa (kilopaskal) veya MPa'dır (megapaskal, genellikle düşük aralıklı uygulamalar için kullanılır). Bazı özel modellerde farklı senaryolarda okumayı kolaylaştıran bar gibi birimler de gösterilebilir.
Kabuk ve Bağlantılar
Dış kabuk, iç bileşenleri korur ve aynı zamanda toz geçirmezlik ve neme dayanıklılık işlevlerini de yerine getirir; konektörler ölçülen boru hattını bağlamak için kullanılır ve orta basıncı kapsülün içine verir. (M20*1.5) gibi arayüz spesifikasyonlarının boru hattıyla eşleşmesi gerekir.
Malzeme seçimi ve uygulama senaryoları
Diyaframlı basınç göstergesinin malzemesi aşındırıcılığını, servis ömrünü ve uygulanabilir ortamı doğrudan etkiler. Bunu seçerken, ölçülen ortamın özellikleri dikkate alınmalıdır.
1. Membran kutusu malzemesi:
Bakır alaşımı: Düşük maliyetli ve iyi esneklik, aşındırıcı olmayan gazların (hava, nitrojen gibi) veya nötr sıvıların ölçümü için uygundur.
Paslanmaz çelik: Korozyona karşı güçlü direnç gösterir ve eser miktarda aşındırıcı madde (hafif asidik gazlar, nemli ortamlardaki buhar gibi) içeren ortamları ölçmek için kullanılabilir. Kimya endüstrilerinde, kıyı bölgelerinde vb. daha dayanıklıdır.
2. Kabuk malzemesi:
Sıradan karbon çeliği: Yüzeyi boyayla işlenmiş, düşük maliyetli, kuru ve aşındırıcı olmayan iç ortamlara uygundur.
Paslanmaz çelik: Neme, toza ve hafif aşındırıcı gazlara karşı dayanıklı, dış mekan veya zorlu ortamlara uygun, daha yüksek koruma seviyesi.
3. Sızdırmazlık malzemesi:
Bağlantı yeri ile mahfaza arasındaki sızdırmazlık genellikle nitril kauçuk veya silikon kauçuk kullanılarak yapılır. Nitril kauçuğun yağ direnci iyidir, silikon kauçuğu ise yüksek sıcaklıklara daha dayanıklıdır. Malzeme seçimi ortamın sıcaklığına ve özelliklerine göre yapılabilir.
Kapsül basınç göstergeleri esas olarak "düşük basınçlı alanlarda" kullanılsa da gaz güvenliği, çevre izleme ve gıda işleme gibi endüstrilerde vazgeçilmezdir. Doğru konumda değerlerinden en iyi şekilde yararlanmak için model anlamlarını anlamak, yapısal prensipleri kavramak ve uygun malzemeleri seçmek gerekir. Bir sonraki satın alma işleminizde, uygun modeli kolayca bulmak için bu kılavuza başvurabilirsiniz!
